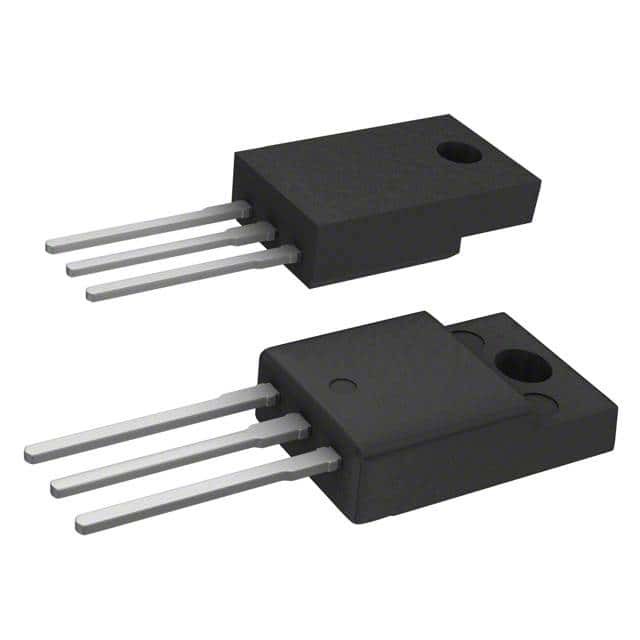

L7815CP IC REG LINEAR 15V 1.5A TO220FP STMicroeletrônica

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Fixado |
---|---|---|---|
Número de reguladores | 1 | Voltagem - Entrada (máximo) | 35V |
Voltagem - saída (min/fixa) | 15V | Voltagem - Saída (máximo) | - |
Desligamento da tensão (máximo) | 2V @ 1A (tipo) | Corrente - Saída | 1.5A |
Corrente - Quiescente (Iq) | 8 miliampères | Corrente - Fornecimento (máximo) | - |
PSRR | 54 dB (120 Hz) | Características de controlo | - |
Características de protecção | Sobre-temperatura, curto-circuito | Temperatura de funcionamento | 0°C ~ 125°C |
Tipo de montagem | Através do Buraco | Embalagem / Caixa | Bloco TO-220-3 completo |
Pacote de dispositivos do fornecedor | TO-220FP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
L7815CP | IC REG LINEAR 15V 1.5A TO220FP | |
L7905CP | IC REG LINEAR -5V 1.5A TO220FP | |
LM317P | IC REG LIN POS ADJ 1.5A TO220FP | |
L7805ABP | IC REG LINEAR 5V 1.5A TO220FP | |
L7912CP | IC REG LINEAR -12V 1.5A TO220FP | |
L7805CP | IC REG LINEAR 5V 1.5A TO220FP | |
L7805ACP | IC REG LINEAR 5V 1.5A TO220FP | |
L7915CP | IC REG LINEAR -15V 1.5A TO220FP | |
LD1085P | IC REG LINEAR POS ADJ 3A TO220FP | |
L7824CP | IC REG LINEAR 24V 1.5A TO220FP | |
L7812CP | IC REG LINEAR 12V 1.5A TO220FP | |
L7812ACP | IC REG LINEAR 12V 1.5A TO220FP | |
L4940P85 | IC REG LINEAR 8.5V 1.5A TO220FP | |
L7806CP | IC REG LINEAR 6V 1.5A TO220FP | |
L7808CP | IC REG LINEAR 8V 1.5A TO220FP | |
L7815ABP | IC REG LINEAR 15V 1.5A TO220FP | |
L78M09CP | IC REG LINEAR 9V 500MA TO220FP | |
LF50ABP | IC REG LINEAR 5V 500MA TO220FP | |
LF50CP | IC REG LINEAR 5V 500MA TO220FP | |
LF85CP | IC REG LINEAR 8.5V 500MA TO220FP |
Descrição de produto
Detalhes do produto
Descrição
A série L78 de reguladores positivos de três terminais está disponível em pacotes TO-220, TO-220FP, D2PAK e DPAK e várias tensões de saída fixas, tornando-a útil em uma ampla gama de aplicações.Estes reguladores podem fornecer regulação local no cartão, eliminando os problemas de distribuição associados à regulação de ponto único.desligamento térmico e proteção da área seguraApesar de concebidos principalmente como reguladores de tensão fixa, os sistemas de regulação de tensão de alta tensão são muito mais eficientes.Estes dispositivos podem ser utilizados com componentes externos para obter tensão e correntes ajustáveis.
Características
● Corrente de saída até 1,5 A● Tensões de saída de 5, 6, 8, 8.5; 9; 12; 15; 18; 24 V
● Protecção contra sobrecarga térmica
● Proteção contra curto-circuito
● Proteção SOA de transição de saída
● Tolerância de tensão de saída de 2% (versão A)
● Garantida na faixa de temperatura alargada (versão A)
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | STMicroelectrónica |
Categoria de produtos | Reguladores de tensão lineares |
Série | L7815 |
Embalagem | Tubos |
Peso unitário | 0.081130 onças |
Estilo de montagem | Através do Buraco |
Embalagem | TO-220-3 Embalagem completa |
Temperatura de funcionamento | 0°C ~ 125°C |
Tipo de montagem | Através do Buraco |
Tipo de saída | Fixado |
Embalagem do produto do fornecedor | TO-220FP |
Voltagem de entrada | De potência ≤ 35 V |
Número de saídas | 1 Produção |
Corrente de saída | 1.5A |
Voltagem de saída | 15 V |
Topologia do regulador | Fixação positiva |
Voltagem-Deposição-Típico | 2V @ 1A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | - |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | 0 C |
Polaridade | Positivo |
Voltagem de saída | 15 V |
Voltagem de entrada-MAX | 35 V |
Corrente de saída | 1.5 A |
Voltagem de entrada MIN | 17 V |
Regulação da carga | 300 mV |
Embalagem | TO-220-3 FP |
Regulamento de linha | 300 mV |
Rejeição por ondulação da fonte de energia (PSRR) | 54 dB |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 15V 1.5A TO-220FP
Regulador padrão Pos 15V 1.5A 3-Pin ((3+Tab) TO-220FP tubo
Reguladores de tensão lineares 15V 1,0A positivo
