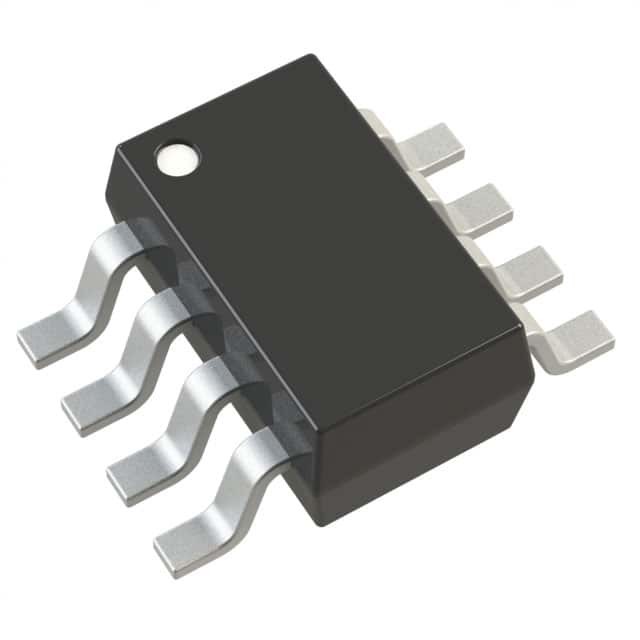

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Dispositivos analógicos Inc.

Descrição

A série LT®3007 são reguladores lineares de baixa tensão de saída (LDO) de micro-potência. Os dispositivos fornecem corrente de saída de 20mA com uma tensão de saída de 300mV. A corrente quiescente sem carga é de 3μA.A corrente do pin de terra permanece em menos de 5% da corrente de saída à medida que a carga aumentaEm desligamento,
A corrente de quiescência é inferior a 1 μA.
Os reguladores LT3007 otimizam a estabilidade e a resposta transitória com condensadores cerâmicos de baixa ESR, exigindo um mínimo de apenas 2,2 μF.Os reguladores não exigem a adição de ESR como é comum com outros reguladoresOs circuitos internos de protecção incluem limitação de corrente, limitação térmica, protecção contra bateria e protecção contra corrente.
A série LT3007 é ideal para aplicações que requerem capacidade de acionamento de saída moderada, juntamente com um consumo de energia de espera ultra baixo..5V, 1.8V, 2.5V, 3.3V e 5V, e uma versão ajustável com uma faixa de tensão de saída de 0,6V a 44,5V. O LT3007 está disponível no pacote TSOT-23 de 8 condutores termicamente aprimorados.

Características

■ FMEA tolerância a falhas:
A tensão de saída permanece igual ou inferior à regulada durante o
Pin adjacente curto ou se um pin é deixado flutuando
■ Corrente quiescente ultrabaxa: 3μA
■ Faixa de tensão de entrada: 2,0 V a 45 V
■ Corrente de saída: 20 mA
■ Tensão de saída: 300 mV
■ Saída ajustável (VADJ= VOUT(MIN) = 600mV)
■ Tensões de saída fixas: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
■ Tolerância de saída: ± 2% sobre carga, linha e temperatura
■ Estável com baixa ESR, condensadores de saída cerâmicos (mínimo de 2,2 μF)
■ Corrente de desligamento: < 1 μA
■ Proteção dos limites de corrente
■ Proteção de bateria reversa
■ Proteção térmica
■ Pacote TSOT-23

Aplicação

■ Automóveis
■ Sistemas a bateria de baixa corrente
■ Fornecedores de energia que mantêm a vida
■ Monitorização remota
■ Contadores de utilidade pública
■ Aplicações industriais de baixa potência
