NX1117CADJZ,115 IC REG LINEAR POS ADJ 1A SC73 N✖P USA Inc.

Descrição geral

O NX1117C/NX1117CE são duas séries de reguladores de tensão positiva de baixa saída com uma capacidade de corrente de saída de 1 A.As duas séries consistem em 18 versões de tensão de saída fixa e duas versões de tensão de saída ajustável. A série NX1117C oferece uma precisão de tensão de saída de ± 1% e a série NX1117CE de ± 1,25%.
Os reguladores apresentam limitação de corrente de saída, controle de área operacional segura (SOA) e desligamento térmico.

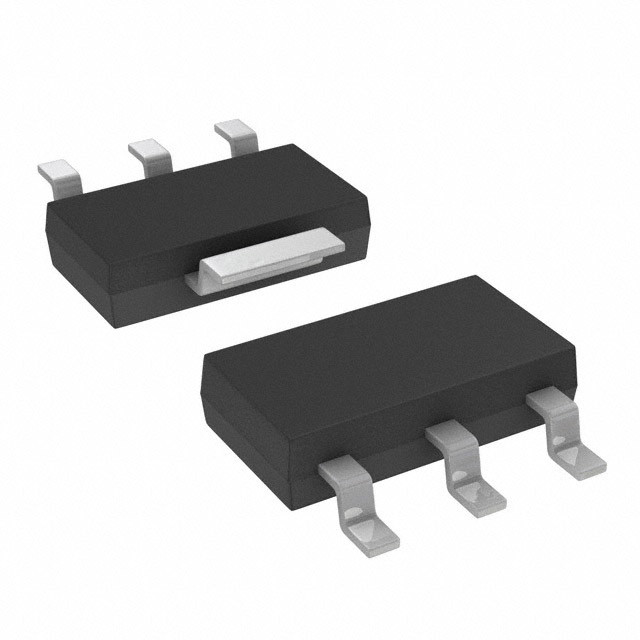

A série NX1117C/NX1117CE está alojada num pacote de plástico SOT223 (SC-73) de potência média.

Características e benefícios

■ Corrente de saída máxima de 1 A
■ controlo SOA
■ Ampla gama de funcionamento até 20 V de entrada
■ Desligamento térmico
■ precisão da tensão de saída de ± 1% ou ± 1,25%
■ Nenhum requisito de carga mínima para as versões de tensão de saída fixa
■ Limitação da corrente de saída
■ Faixa de temperatura -40°C a 125°C

Aplicações

■ Post regulador para comutação de conversor CC-DC
■ Reguladores lineares de elevada eficiência
■ Carregador de baterias
■ dispositivos USB
■ Discos rígidos
■ Ponto de carga de equipamentos industriais e de consumo
