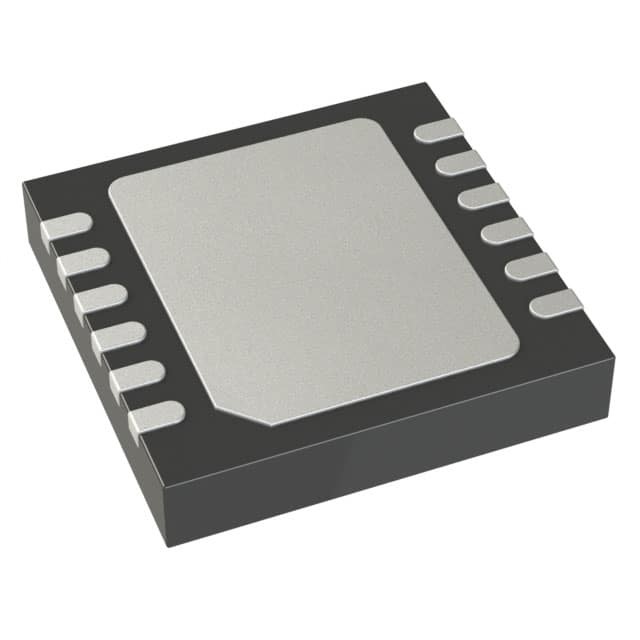

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Analog Devices Inc.

Descrição

O LT®3083 é um regulador linear de baixa queda de 3A que pode ser paralelamente para aumentar a corrente de saída ou espalhar o calor em placas montadas na superfície.Arquitetado como uma fonte de corrente de precisão e seguidor de tensão, este novo regulador é usado em muitas aplicações que exigem alta corrente, ajuste para zero e sem dissipador de calor.O dispositivo também extrai o coletor do transistor de passagem para permitir uma operação de baixa queda até 310mV quando usado com várias fontes de alimentação.

Características

■ As saídas podem ser paralelas para correntes mais elevadas e
Propagação de calor
■ Corrente de saída: 3A
■ Programas de resistência única Voltagem de saída
■ Corrente de pin de fixação de 50 μA: 1% de precisão inicial
■ Saída ajustável a 0 V
■ Baixo ruído de saída: 40 μVRMS (10 Hz a 100 kHz)
■ Ampla gama de tensão de entrada: 1,2 V a 23 V
(DD-Pak e TO-220 Pacotes)
■ Baixa tensão de saída: 310mV
■ Regulação da carga < 1 mV
■ < 0,001%/Regulamento da linha V
■ Corrente de carga mínima: 1 mA
■ Estável com um condensador cerâmico de 10μF mínimo
■ Limite de corrente com retorno e sobre-temperatura
Proteção
■ Disponível em TSSOP 16-Lead, 12-Lead 4 mm × 4 mm
DFN, 5-Lead TO-220 e 5-Lead Mount de superfície
Pacotes DD-PAK

Aplicações

■ Fornecimento de corrente alta para todos os montantes de superfície
■ Regulador linear de alta eficácia
■ Post Regulator para Troca de Fornecimentos
■ Compreensão das partes baixas
■ Fornecedores de energia de baixa tensão de saída
