ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP Analog Devices Inc.

Descrição geral

O ADP151 é um regulador linear de ruído ultrabaixo, baixa queda, que opera de 2,2 V a 5,5 V e fornece até 200 mA de corrente de saída.A baixa tensão de saída de 140 mV a uma carga de 200 mA melhora a eficiência e permite a operação numa ampla gama de tensões de entrada.

Características

Ruído ultrabaixo: 9 μV rms
Não é necessário um condensador de desvio de ruído
Estabilidade com capacitores de entrada e saída cerâmicos de 1 μF
Corrente de saída máxima: 200 mA
Faixa de tensão de entrada: 2,2 V a 5,5 V
Corrente de quiescência baixa IGND = 10 μA com carga 0 IGND = 265 μA com carga de 200 mA
Corrente de desligamento baixa: < 1 μA
Voltagem de baixa saída: 140 mV a uma carga de 200 mA
Precisão inicial: ± 1%
Precisão sobre linha, carga e temperatura: ±2,5%
16 opções de tensão de saída fixa: 1,1 V a 3,3 V
Performance PSRR de 70 dB a 10 kHz
Limite de corrente e protecção contra sobrecarga térmica
Ativar com controlo lógico
Resistência interna de tração para baixo na entrada EN
Pacote TSOT de 5 comandos

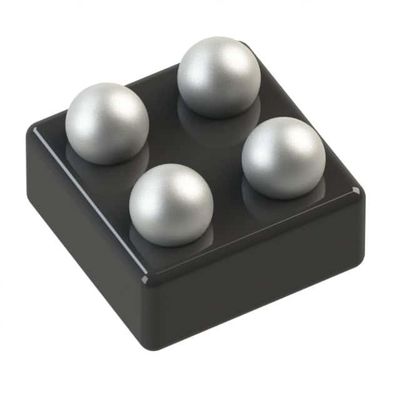

4 bolas, lançamento de 0,4 mm WLCSP

Aplicações

Fontes de alimentação RF, VCO e PLL
Telefonia móvel
Câmara digital e dispositivos de áudio
Equipamento portátil e a bateria
Regulamento pós-cd-cd
Dispositivos médicos portáteis
