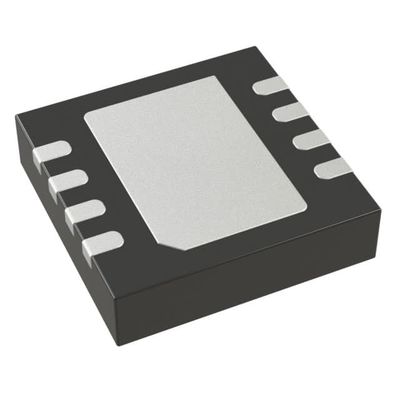

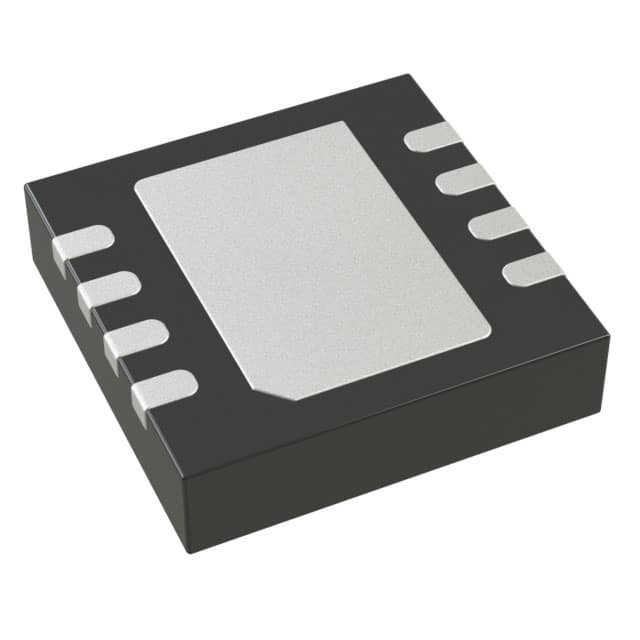

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Analog Devices Inc.

Descrição geral

O ADP7102 é um regulador linear CMOS de baixa saída que opera de 3,3 V a 20 V e fornece até 300 mA de corrente de saída.Este LDO de alta tensão de entrada é ideal para a regulação de circuitos analógicos de alto desempenho e de sinais mistos que operam de 19 V a 1Usando uma arquitetura avançada, fornece alta rejeição de alimentação, baixo ruído,e obtém excelente resposta transitória de linha e carga com apenas um pequeno capacitor de saída cerâmica de 1 μF.

Características

Faixa de tensão de entrada: 3,3 V a 20 V
Corrente de saída máxima: 300 mA
Baixo ruído: 15 μV rms para versões de saída fixa
Função PSRR de 60 dB a 10 kHz, VOUT = 3,3 V
Protecção contra corrente inversa
Voltagem de baixa saída: 200 mV a uma carga de 300 mA
Precisão inicial: ±0,8%
Precisão sobre linha, carga e temperatura: -2%, +1%
Corrente de quiescência baixa (VIN = 5 V), IGND = 750 μA com 300 mA
carga
Corrente de desligamento baixa: 40 μA a VIN = 12 V
Estável com um pequeno capacitor de saída cerâmica de 1 μF
7 opções de tensão de saída fixa: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V e 9 V
Saída ajustável de 1,22 V a VIN VDO
Limites de corrente de retorno e protecção contra sobrecarga térmica
UVLO de precisão programável pelo utilizador/habilitado
Indicador de potência
Pacotes LFCSP e SOIC de 8 conduta

Aplicações

Regulação para aplicações sensíveis ao ruído: ADC, DAC
circuitos, amplificadores de precisão, osciladores de alta frequência,
Relógios e PLL
Comunicações e infra-estruturas
Serviços médicos e de saúde
Indústria e instrumentos
