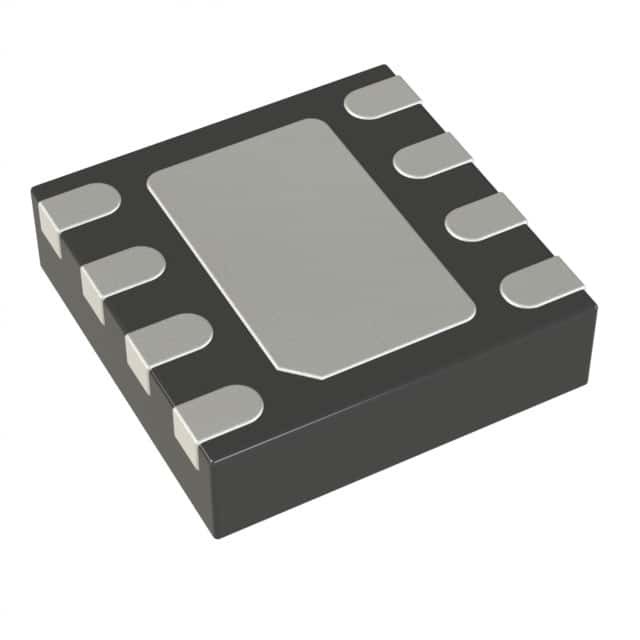

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | ADP125ACPZ-R7 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | Saco antiestático e caixa de papelão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 5.5V |
| Tensão - saída (minuto/fixado) | 0.8V | Tensão - saída (máxima) | 5V |
| Queda de Tensão (Máx.) | 0,23V @ 500mA | Atual - saída | 500mA |
| Atual - quieto (Iq) | 105 μA | Atual - fonte (máxima) | 280 μA |
| PSRR | 60 dB (10 kHz ~ 100 kHz) | Características do controle | Permita |
| Características de proteção | Sobre a corrente, sobre a temperatura, sob o fechamento da tensão (UVLO) | Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 8-UFDFN expôs a almofada, CSP |
| Pacote de dispositivos do fornecedor | 8-LFCSP-UD (2x2) | ||
| Destacar | Microplaqueta de PMIC,PMIC IC,Circuitos integrados da gestão do poder |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ADP125ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP225ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP124ACPZ-2.8-R7 | IC REG LINEAR 2.8V 500MA 8LFCSP | |
| ADP222ACPZ-2725-R7 | IC REG LINEAR 2.5V/2.7V 8LFCSP | |
| ADP222ACPZ-1218-R7 | IC REG LINEAR 1.2V/1.8V 8LFCSP | |
| ADP222ACPZ-3325-R7 | IC REG LINEAR 2.5V/3.3V 8LFCSP | |
| ADP124ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP124ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP222ACPZ-1833-R7 | IC REG LINEAR 1.8V/3.3V 8LFCSP | |
| ADP222ACPZ-1233-R7 | IC REG LINEAR 1.2V/3.3V 8LFCSP | |
| ADP222ACPZ-1825-R7 | IC REG LINEAR 1.8V/2.5V 8LFCSP | |
| ADP124ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP222ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP223ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP224ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP124ACPZ-2.9-R7 | IC REG LINEAR 2.9V 500MA 8LFCSP | |
| ADP222ACPZ-1228-R7 | IC REG LINEAR 1.2V/2.8V 8LFCSP | |
| ADP222ACPZ-1528-R7 | IC REG LINEAR 1.5V/2.8V 8LFCSP | |
| ADP222ACPZ-1533-R7 | IC REG LINEAR 1.5V/3.3V 8LFCSP | |
| ADP222ACPZ-1815-R7 | IC REG LINEAR 1.5V/1.8V 8LFCSP | |
| ADP222ACPZ-1827-R7 | IC REG LINEAR 1.8V/2.7V 8LFCSP | |
| ADP222ACPZ-2827-R7 | IC REG LINEAR 2.7V/2.8V 8LFCSP | |
| ADP222ACPZ-3328-R7 | IC REG LINEAR 2.8V/3.3V 8LFCSP | |
| ADP222ACPZ-3330-R7 | IC REG LINEAR 3V/3.3V 8LFCSP |
Descrição de produto
Detalhes do produto
Descrição geral
Os ADP124/ADP125 são reguladores lineares de baixa corrente quiescente e baixa saída.A baixa tensão de saída de 130 mV a uma carga de 500 mA melhora a eficiência e permite a operação numa ampla gama de tensões de entrada.
Características
Faixa de alimentação de tensão de entrada: 2,3 V a 5,5 VCorrente de saída máxima de 500 mA
Versões de tensão de saída fixa e ajustável
Precisão inicial de 1%
Até 31 opções de tensão de saída fixa disponíveis de 1,75 V a 3,3 V
Intervalo de tensão de saída ajustável de 0,8 V a 5,0 V
Voltagem de saída muito baixa: 130 mV
Corrente de quiescência baixa: 45 μA
Corrente de desligamento baixa: < 1 μA
Excelente desempenho PSRR: 60 dB a 100 kHz
Excelente resposta transitória carga/linha
Optimizado para pequenos capacitores cerâmicos de 1,0 μF
Limite de corrente e protecção contra sobrecarga térmica
Ativar com controlo lógico
Pacotes MSOP e LFCSP com 8 pacotes de paletes expostos com chumbo
Aplicações
Câmara digital e dispositivos de áudioEquipamento portátil e a bateria
Contadores de leitura automática do contador (AMR)
Unidades de gestão do GPS e da localização
Instrumentação médica
Potência de carga no ponto
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | ADP125 |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | 8-UFDFN Pad exposto, CSP |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem do produto do fornecedor | 8-LFCSP-UD (2x2) |
| Voltagem de entrada | 2.3 V ~ 5.5 V |
| Corrente de saída | 500 mA |
| Voltagem de saída | 0.8 V ~ 5 V |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.13V @ 500mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | 550 mA |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de entrada-MAX | 5.5 V |
| Corrente de saída | 500 mA |
| Voltagem de entrada MIN | 2.3 V |
| Embalagem | LFCSP-8 |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída 0,8 V ~ 5 V 500mA 8-LFCSP-UD (2x2)
LDO Regulator Pos 0,8V a 5V 0,5A 8-Pin LFCSP EP T/R
Reguladores de tensão lineares 5.5V Entrada 500mA CMOS
