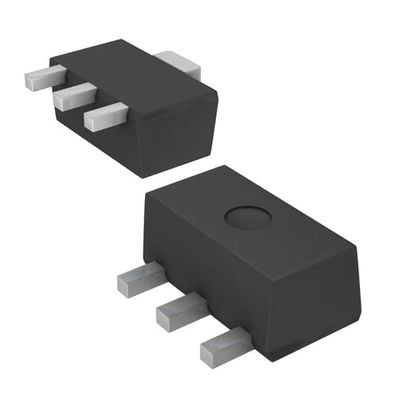

AP7365-18YRG-13 IC REG LIN 1.8V 600MA Diodos SOT89R-3 Incorporados

Descrição

O AP7365 é um regulador linear de baixa saída de tensão de saída ajustável e fixa de 600 mA. O dispositivo incluía elemento de passagem, amplificador de erro, intervalo de banda, limite de corrente e circuito de desligamento térmico.O dispositivo é ligado quando o pin EN está definido em nível lógico elevado.
As características de baixa tensão de saída e baixa corrente quiescente tornam-no adequado para aplicações de baixa potência, por exemplo, dispositivos movidos a bateria.A corrente de quiescência típica é de aproximadamente 35 μAFunções de limite de corrente e de desligamento térmico préviem danos no circuito integrado em condições de falha.

Características

• Regulador de baixa saída de 600mA com EN
• QI muito baixo: 35μA
• Ampla gama de tensões de entrada: 2V a 6V
• Saída reguladora larga: 0,8 V a 5,0 V
• Opções de saída fixas: 0,8 V a 3,9 V (0,1 V de passo possível)
• PSRR elevado: 65 dB a 1 kHz
• Tempo de arranque rápido: 200 μs
• Estável com ESR baixo, capacitor de saída cerâmica de 1μF
• Excelente resposta transitória carga/linha
• Baixo desligamento: 300mV a 600mA
• Limite de corrente e protecção contra curto-circuito
• Proteção contra desligamento térmico
• Intervalo de temperatura ambiente: -40oC a 85oC
• SOT25, SOT89/R-3L, SOT223/R-3L, DFN2020-6: Disponível em composto de moldagem verde (n.o Br, Sb)
• Finalização livre de chumbo/compatível com a RoHS (Nota 1)

Aplicações

• Servidores e notebooks
• Aplicações de baixa e média potência
• FPGA e núcleo DSP ou potência de E/S
• Eletrónica de Consumo
