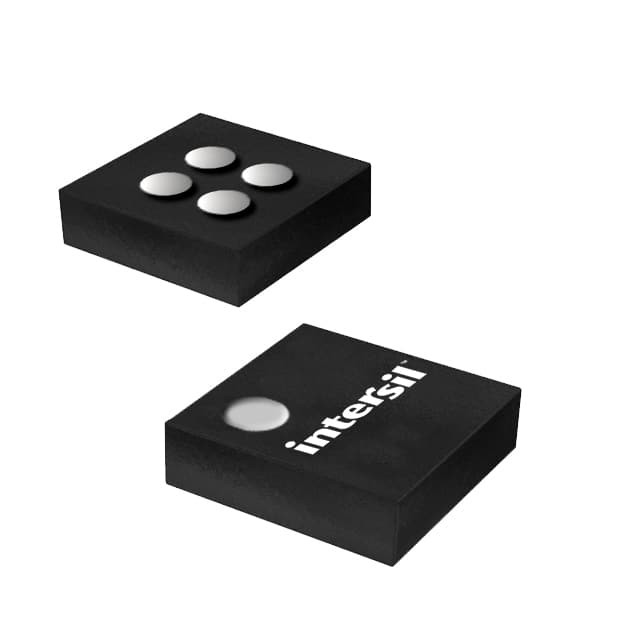

ISL9021AIINZ-T IC REG LINEAR 3.3V 250MA 4WLCSP Renesas Electronics America Inc.
| Marca | Renesas Electronics America Inc |
|---|---|
| Número do modelo | ISL9021AIINZ-T |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Fixado |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 5.5V |
| Tensão - saída (minuto/fixado) | 3.3V | Tensão - saída (máxima) | - |
| Queda de Tensão (Máx.) | 0.25V @ 250mA | Atual - saída | 250mA |
| Atual - quieto (Iq) | 50 µA | Atual - fonte (máxima) | - |
| PSRR | 60dB ~ 50dB (1kHz ~ 1MHz) | Características do controle | Permita |
| Características de proteção | Sobre corrente, sobre temperatura, polaridade inversa, curto-circuito, arranque suave | Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 4-UFBGA, WLCSP |
| Pacote de dispositivos do fornecedor | 4-WLCSP (1.16x0.98) | ||
| Destacar | Microplaqueta de PMIC,PMIC IC,Circuitos integrados da gestão do poder |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ISL9021AIINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021AIIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021AIIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021AIIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021AIICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021AIIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021AIIUZ-T | IC REG LINEAR 3.1V 250MA 4WLCSP | |
| ISL9021AIIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021II1Z-T | IC REG LINEAR 1.1V 250MA 4WLCSP | |
| ISL9021II2Z-T | IC REG LINEAR 2.1V 250MA 4WLCSP | |
| ISL9021II3Z-T | IC REG LINEAR 1.3V 250MA 4WLCSP | |
| ISL9021II4Z-T | IC REG LINEAR 1V 250MA 4WLCSP | |
| ISL9021IIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021IICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021IIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021IIGZ-T | IC REG LINEAR 2.7V 250MA 4WLCSP | |
| ISL9021IIJZ-T | IC REG LINEAR 2.8V 250MA 4WLCSP | |
| ISL9021IIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021IIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021IINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021IIPZ-T | IC REG LINEAR 1.85V 250MA 4WLCSP | |
| ISL9021IIRZ-T | IC REG LINEAR 2.6V 250MA 4WLCSP | |
| ISL9021IISZ-T | IC REG LINEAR 1.6V 250MA 4WLCSP | |
| ISL9021IITZ-T | IC REG LINEAR 1.9V 250MA 4WLCSP | |
| ISL9021IIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021IIYZ-T | IC REG LINEAR 0.9V 250MA 4WLCSP |
Descrição de produto
Detalhes do produto
O ISL9021A é um único LDO que fornece alto desempenho, baixa tensão de entrada e alta PSRR. Ele fornece corrente de carga contínua garantida de 250mA e é estável com 1μF a 4.7μF de capacitância de saída (± 30%) com um intervalo ESR de 5mΩ a 400mΩ.
Características
• LDO de alto desempenho com corrente de saída contínua garantida de 250 mA
• Faixa de tensão de entrada: 1,5 V a 5,5 V
• Faixa de tensão de saída: 1,2 V a 3,3 V
• PSRR elevado: 75 dB @ 10kHz, 50 dB @ 1MHz
• Corrente quiescente baixa: 35μA
• Tensão de saída: < 150 mV @ 250 mA
• Estável com 1μF a 4,7μF Capacidade de saída (± 30%) com um intervalo ESR de 5mΩ a 400mΩ
• ±1,8% de precisão de saída sobre temperatura/carga/linha
• Limites de arranque suave Corrente de entrada
• Limite de corrente e protecção contra sobreaquecimento
• Faixa de temperatura de funcionamento de -40°C a +85°C
• Disponível no pacote WLCSP de 2 mmx2 mm e em 1.6 mmx1. 6 mm 6 Ld μTDFN
• Livre de Pb (compatível com a RoHS)
Aplicações
• PDAs, telemóveis e smartphones
• Instrumentos portáteis, MP3 players
• Dispositivos portáteis, incluindo dispositivos médicos portáteis
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Renesas |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | ISL9021A |
| Embalagem | Tape & Reel (TR) |
| Peso unitário | 0.002413 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | 4-UFBGA, CSPBGA |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Fixado |
| Embalagem do produto do fornecedor | 4-WLCSP (2x2) |
| Voltagem de entrada | Até 5,5 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 250 mA |
| Voltagem de saída | 3.3V |
| Topologia do regulador | Fixação positiva |
| Voltagem-Deposição-Típico | 0.15V @ 250mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | 260 mA |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 3.3 V |
| Voltagem de entrada-MAX | 5.5 V |
| Corrente de saída | 1 A |
| Voltagem de entrada MIN | 1.5 V |
| Precisão de regulação da tensão | +/- 0,8 % |
| Embalagem | WLCSP-4 |
| Voltagem de saída | 0.15 V a 250 mA |
| Voltagem de saída máxima | 0.25 V a 250 mA |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 3.3V 250mA 4-WLCSP (2x2)
Regulador LDO Pos 3.3V 0,25A 4-Pin WLCSP T/R
Reguladores de tensão LDO W/LW NOISE HI PSRR LW IQ 1 2 X 1 0
