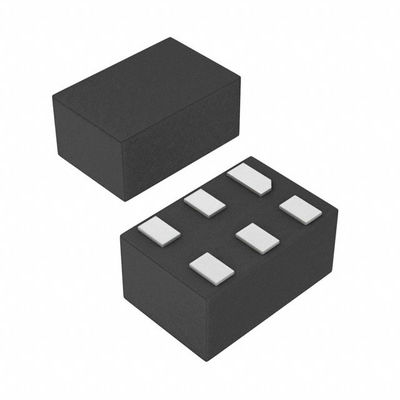

MAX8842ELT+T IC REG LIN POS ADJ 150MA 6UDFN Analog Devices Inc./Maxim Integrado
| Marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número do modelo | MAX8842ELT+T |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 6V |
| Voltagem - saída (min/fixa) | 1.225V | Tensão - saída (máxima) | 4.5V |
| Queda de Tensão (Máx.) | - | Atual - saída | 150mA |
| Atual - quieto (Iq) | 90 µA | Atual - fonte (máxima) | - |
| PSRR | 72dB ~ 46dB (1kHz ~ 100kHz) | Características do controle | Permita |
| Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 6-WFDFN |
| Pacote de dispositivos do fornecedor | 6-uDFN (1.5x1) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MAX8842ELT+T | IC REG LIN POS ADJ 150MA 6UDFN | |
| MAX8840ELT18+T | IC REG LINEAR 1.8V 150MA 6UDFN | |
| MAX8840ELT19+T | IC REG LINEAR 1.9V 150MA 6UDFN | |
| MAX8840ELT30+T | IC REG LINEAR 3V 150MA 6UDFN | |
| MAX8840ELT15+T | IC REG LINEAR 1.5V 150MA 6UDFN | |
| MAX8840ELT33+T | IC REG LINEAR 3.3V 150MA 6UDFN | |
| MAX8840ELT28+T | IC REG LINEAR 2.8V 150MA 6UDFN | |
| MAX8841ELT18+T | IC REG LINEAR 1.8V 150MA 6UDFN | |
| MAX8840ELT40+T | IC REG LINEAR 4V 150MA 6UDFN | |
| MAX8840ELT29+T | IC REG LINEAR 2.85V 150MA 6UDFN | |
| MAX8840ELT25+T | IC REG LINEAR 2.5V 150MA 6UDFN | |
| MAX8840ELTXY+T | IC REG LIN POS ADJ 150MA 6UDFN | |
| MAX8840ELT21+T | IC REG LINEAR 2.1V 150MA 6UDFN | |
| MAX8840ELT16+T | IC REG LINEAR 1.6V 150MA 6UDFN | |
| MAX8840ELT45+TG65 | IC REG LINEAR 4.5V 150MA 6UDFN | |
| MAX8840ELT45+T | IC REG LINEAR 4.5V 150MA 6UDFN | |
| MAX8840ELT26+T | IC REG LINEAR 2.6V 150MA 6UDFN | |
| MAX8840ELT27+TG65 | IC REG LINEAR 2.7V 150MA 6UDFN | |
| MAX8841ELT28+T | IC REG LINEAR 2.8V 150MA 6UDFN | |
| MAX8840ELT26+ | IC REG LINEAR 2.6V 150MA 6UDFN | |
| MAX8840ELT27+G65 | IC REG LINEAR 2.7V 150MA 6UDFN | |
| MAX8841ELT28+ | IC REG LINEAR 2.8V 150MA 6UDFN | |
| MAX8840ELT25+ | IC REG LINEAR 2.5V 150MA 6UDFN | |
| MAX8841ELT29+T | IC REG LINEAR 2.85V 150MA 6UDFN | |
| MAX8841ELT33+T | IC REG LINEAR 3.3V 150MA 6UDFN | |
| MAX8841ELT15+T | IC REG LINEAR 1.5V 150MA 6UDFN | |
| MAX8841ELT25+T | IC REG LINEAR 2.5V 150MA 6UDFN | |
| MAX8840ELT27+T | IC REG LINEAR 2.7V 150MA 6UDFN |
Descrição de produto
Detalhes do produto
Descrição geral
Os reguladores lineares de ruído ultra baixo e baixa queda (LDO) MAX8840/MAX8841/MAX8842 são projetados para fornecer até 150 mA de corrente de saída contínua.Estes reguladores atingem uma baixa queda de 120mV para corrente de carga de 120mAO MAX8840 utiliza uma arquitetura avançada para alcançar ruído de tensão de saída ultra-baixa de 11μVRMS e PSRR de 54dB a 100kHz.
Características
* Economia de espaço 1,0 mm x 1,5 mm x 0,8 mm μDFN* 11μVRMS Ruído de saída a 100 Hz a 100 kHz Largura de banda (MAX8840)
* 78dB PSRR a 1kHz (MAX8840)
* 120mV Descolagem a 120mA Carga
* Estável com um condensador cerâmico de 1μF para qualquer carga
* Saída garantida de 150 mA
* Só necessitam de condensadores de entrada e saída (MAX8841)
* Voltagem de saída: 1,5V, 1,8V, 2,5V, 2,6V, 2,7V, 2,8V, 2,85V, 3V, 3,3V, 4,5V (MAX8840/MAX8841) e ajustável (MAX8842)
* Baixa corrente de solo de 40 μA
* Excelente carga/linha transitória
* Proteção contra sobrecorrentes e contra calor
Aplicações
Telefones celulares e sem fioPDA e computadores Palmtop
Estações de Base
Rádios e acessórios portáteis Bluetooth
LANs sem fio
Câmeras digitais
Aparelhos estéreo pessoais
Equipamento portátil e a bateria
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Maxim Integrado |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | MAX8842 |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | 6-WFDFN |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Embalagem do produto do fornecedor | 6-uDFN (1.5x1.0) |
| Voltagem de entrada | 2 V ~ 6 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 150 mA |
| Voltagem de saída | 1.5 V ~ 4.5 V |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.12V @ 120mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | 150 mA |
| Pd-Disposição de Potência | 1.68 W |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 1.225 V a 5 V |
| Voltagem de entrada-MAX | 6 V |
| Corrente de saída | 150 mA |
| Voltagem de entrada MIN | + 2 V |
| Regulação da carga | 00,003 % / mA |
| Precisão de regulação da tensão | 2 % |
| Parte-#-Aliases | MAX8842 |
| Embalagem | UDFN-6 |
| Ib-Input-Bias-Current | 220 uA |
| Voltagem de referência | 1.225 V |
| Voltagem de saída | 0.12 V a 120 mA |
| Regulamento de linha | 0.001 % / V |
Descrições
Regulador de tensão linear IC ajustável positivo 1 Saída 1,5 V ~ 4,5 V 150mA 6-uDFN (1.5x1.0)
Reguladores de tensão LDO PSRR 150mA Regulador linear
