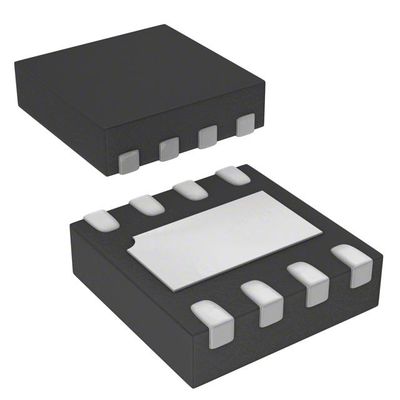

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodos Incorporados
| Marca | Diodes Incorporated |
|---|---|
| Número do modelo | AP7361-FGE-7 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Detalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 6V |
| Tensão - saída (minuto/fixado) | 1V | Tensão - saída (máxima) | 5.5V |
| Queda de Tensão (Máx.) | 0.7V @ 1A | Atual - saída | 1A |
| Atual - quieto (Iq) | 90 µA | Atual - fonte (máxima) | - |
| PSRR | 65dB ~ 45dB (1kHz ~ 10kHz) | Características do controle | Permita |
| Características de proteção | Sobre a corrente, sobre a temperatura, procurar um caminho mais curto | Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 8-UDFN expôs a almofada |
| Pacote de dispositivos do fornecedor | U-DFN3030-8 (tipo E) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| AP7361-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361C-33FGE-7 | IC REG LINEAR 3.3V 1A 8UDFN | |
| AP7361E-12FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-25FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361C-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361E-28FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361E-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-15FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361E-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-FGE-7 | IC REG LINEAR POS ADJ 1A 8UDFN | |
| AP7361E-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-18FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-33FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361EA-10FGE-7 | LDO CMOS HICURR U-DFN3030-8 T&R | |
| AP7361-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361-25FGE-7 | IC REG LINEAR 2.5V 1A 8UDFN | |
| AP7361-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN | |
| AP7361C-10FGE-7 | IC REG LINEAR 1V 1A 8UDFN | |
| AP7361C-12FGE-7 | IC REG LINEAR 1.2V 1A 8UDFN | |
| AP7361C-15FGE-7 | IC REG LINEAR 1.5V 1A 8UDFN | |
| AP7361C-18FGE-7 | IC REG LINEAR 1.8V 1A 8UDFN | |
| AP7361C-28FGE-7 | IC REG LINEAR 2.8V 1A 8UDFN |
Descrição de produto
Detalhes do produto
Descrição
O AP7361 é um regulador linear de tensão de saída 1A, ajustável e fixo, de ultra-baixa queda com ativação. O dispositivo inclui elemento de passagem, amplificador de erro, referência banda-gap,circuitos de limitação de corrente e de desligamento térmicoO dispositivo é ligado quando o pin EN está definido no nível lógico elevado.
Características
◆ Ampla faixa de tensão de entrada: 2,2 V - 6 V
◆ 150mV Queda muito baixa a uma carga de 300mA
◆ 500mV Queda muito baixa a 1A de carga
◆ Baixa corrente quiescente (IQ): 70μA
◆ Faixa de tensão de saída ajustável: 1V a 5,0V
◆ Opções de saída fixa: 1V a 3,3V
◆ Resposta transitória muito rápida
◆ PSRR elevado
◆ Regulação precisa da tensão
◆ Limitação de corrente e proteção contra curto-circuito
◆ Proteção contra desligamento térmico
◆ Estável com condensador de saída cerâmico 2.2μF
◆ Intervalo de temperatura ambiente -40°C a +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R e SO-8EP
◆ Disponível em composto de moldagem verde (n.o Br, Sb)
◆ Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
◆ Livre de halogênio e antimônio.
Aplicações
◆ Servidores e computadores portáteis
◆ FPGA e DSP Core ou I/O
◆ TV e aparelhos elétricos domésticos
◆ Dispositivos movidos a bateria
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Diodos incorporados |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | AP7361 |
| Produto | Reguladores LDO |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | Pad 8-UDFN Exposto |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Embalagem do produto do fornecedor | U-DFN3030-8 |
| Voltagem de entrada | 2.2 V ~ 6 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 1A |
| Voltagem de saída | 0.8 V ~ 5.5 V |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.5V @ 1A |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | 1.1A |
| Pd-Disposição de Potência | 1700 mW |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 1 V a 5 V |
| Voltagem de entrada-MAX | 6 V |
| Corrente de saída | 1 A |
| Voltagem de entrada MIN | 2.2 V |
| Regulação da carga | 00,5% |
| Precisão de regulação da tensão | 2 % |
| Embalagem | UDFN-3030-8 |
| Voltagem de saída máxima | 700 mV |
| Regulamento de linha | 00,01 %/V |
| Rejeição por ondulação da fonte de energia (PSRR) | 65 dB |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída 0,8 V ~ 5,5 V 1A U-DFN3030-8 (tipo E)
Regulador LDO Pos 1V a 5V 1A 8-Pin DFN EP T/R
Reguladores de tensão LDO 1V a 5,0V ADJ 1A 150mV 300mA 70uA
