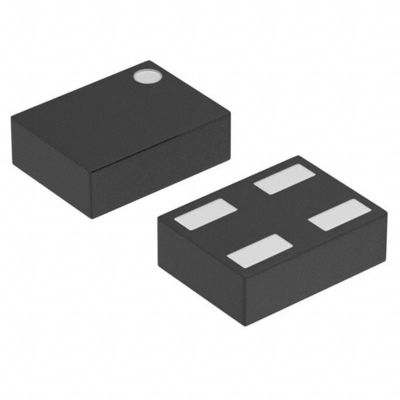

XC6221A1827R-G IC REG LINEAR 1.8V 200MA 4USPN Torex Semiconductor Ltd

■ DESCRIÇÃO GERAL

A série XC6221 é um regulador CMOS de alta precisão, baixo ruído, alta velocidade e baixa queda com alta rejeição de ondulação.um limitador de corrente, e um circuito de compensação de fase. A função CE permite que todo o circuito esteja em estado de espera através da entrada de sinal de baixo nível.a carga elétrica no condensador de saída (CL) será descarregada pelo interruptor de auto-descarga internoO capacitor de estabilização de saída (CL) também é compatível com capacitores cerâmicos de baixa ESR.

■ Características

Corrente de saída máxima: 200 mA
Voltagem de saída: 80mV@ IOUT=100mA, VOUT=3.0V
Faixa de tensão de funcionamento: 1,6 V ~ 6,0 V
Faixa de tensão de saída: 0,80 V a 5,00 V (aumentos de 0,05 V)
Precisão: + 2% (VOUT > 1,50 V) (norma)
+30mV (VOUT ¥ 1,45V) (padrão)
+1% (VOUT > 2,00 V) (Alta precisão)
+20mV (VOUT ¥ 1,95V) (Alta precisão)

Baixo consumo de energia: 25 μA (TYP.)
Corrente de espera: inferior a 0,1 μA
Alta rejeição de ondulação: 70 dB @ 1kHz
Função CE: CE Ativa Alta
Corrente de espera inferior a 0,1 μA
CL Descarga automática de alta velocidade
(XC6221B/D)
Pin CE internamente desligado
(XC6221C/D)
Condensador de baixa ESR: condensador cerâmico de 1,0 μ F
Baixo ruído de saída
Temperatura ambiente de funcionamento: -40°C ~ +85°C
Pacotes: USP-4, SOT-25, SSOT-24 USPN-4
Amigável ao ambiente: Compatível com a Directiva RoHS da UE, livre de Pb

■ Aplicações

● Telefones celulares
● Telefones sem fio
● Equipamentos de comunicação sem fio
● Jogos portáteis
● Câmeras, videocassetes
● Equipamento AV portátil
● PDAs
