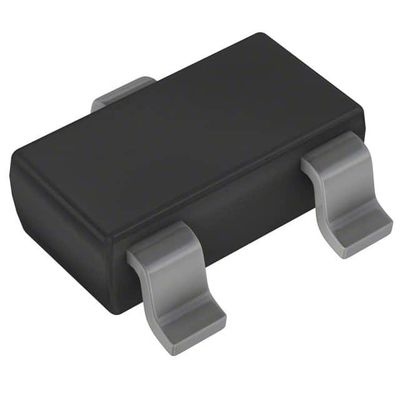

AP7333-33SRG-7 IC REG LIN 3.3V 300MA Diodos SOT23R-3 Incorporados

Descrição

O AP7333 é um regulador linear de baixa saída de tensão de saída fixa de 300mA. O dispositivo incluiu elemento de passagem, amplificador de erro, faixa de intervalo, limite de corrente e circuito de desligamento térmico.
As características de baixa tensão de saída e baixa corrente quiescente tornam-no adequado para aplicações de baixa potência, por exemplo, dispositivos movidos a bateria.A corrente de quiescência típica é de aproximadamente 65 μA.
As funções de limite de corrente e de desligamento térmico incorporadas impedem que o IC seja danificado em condições de falha.
O AP7333 está disponível em pacotes SOT23 com pin-outs diferentes.

Características

• Regulador de baixa saída de 300 mA em pacote de 3 pinos
• QI muito baixo com carga total: 65 μA
• Ampla gama de tensões de entrada: 2V a 6V
• Opções de saída fixa: 1,0 V a 3,3 V
• PSRR: 65 dB típico a 100 Hz
• Tempo de arranque rápido: 80 μs
• Estável com ESR baixo, capacitor de saída cerâmica de 1μF
• Excelente resposta transitória carga/linha
• Baixo abandono: 300mV típico a 300mA
• Proteção dos limites de corrente
• Proteção contra curto-circuito
• Proteção contra desligamento térmico
• Intervalo de temperatura ambiente: -40°C a 85°C
• SOT23 e SOT23R: Disponível em composto de moldagem "Green" (n.o Br, Sb)
• Finalização livre de chumbo/compatível com a RoHS (Nota 1)

Aplicações

• Roteador XDSL
• Cartões LAN sem fio
• Computadores de escritório e portáteis
• Equipamentos movidos a bateria
• Mouse, teclados
