ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Dispositivos analógicos Inc.

Descrição geral

Os reguladores ADP160/ADP161/ADP162/ADP163 são reguladores lineares de corrente quiescente ultrabaxa, baixa queda, que operam de 2,2 V a 5,5 V e fornecem até 150 mA de corrente de saída.
O voltagem de saída de 195 mV a uma carga de 150 mA melhora a eficiência e permite a operação numa ampla gama de tensões de entrada.
Os ADP16x são projetados especificamente para operação estável com um minúsculo 1 μF ± 30% de entrada e saída de cerâmica condensadores para atender aos requisitos de alto desempenho, espaço limitado
aplicações.
O ADP160 está disponível em 15 opções de tensão de saída fixa, variando de 1,2 V a 4,2 V.O ADP160/ADP161 também inclui um resistor comutado para descarregar a saída automaticamente quando o LDO está desativadoO ADP162 é idêntico ao ADP160 mas não inclui a função de descarga de saída.

Características

Corrente de quiescência ultrabaixa
QI = 560 nA com 0 μA de carga
QI = 860 nA com carga de 1 μA
Estabilidade com capacitores de entrada e saída cerâmicos de 1 μF
Corrente de saída máxima: 150 mA
Faixa de tensão de entrada: 2,2 V a 5,5 V
Baixa corrente de desligamento: < 50 nA típico
Voltagem de baixa saída: 195 mV a uma carga de 150 mA
Precisão inicial: ± 1%
Precisão sobre linha, carga e temperatura: ±3,5%
15 opções de tensão de saída fixa: 1,2 V a 4,2 V
Saída ajustável disponível
Função PSRR de 72 dB a 100 Hz
Limite de corrente e protecção contra sobrecarga térmica
Controle lógico habilitado
Resistência de descarga de saída integrada
Pacote TSOT de 5 comandos

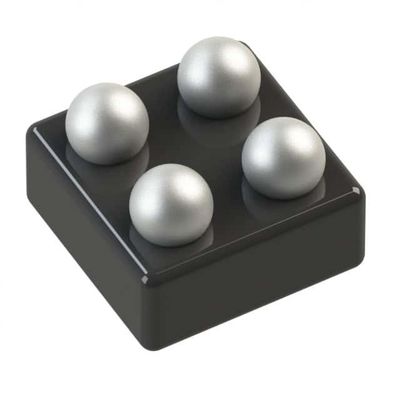

WLCSP de 4 bolas, com um passo de 0,5 mm

Aplicações
Telefonia móvel
Aparelhos fotográficos e aparelhos de áudio
Equipamento portátil e a bateria
Regulamento pós-cd-cd
Dispositivos médicos portáteis
