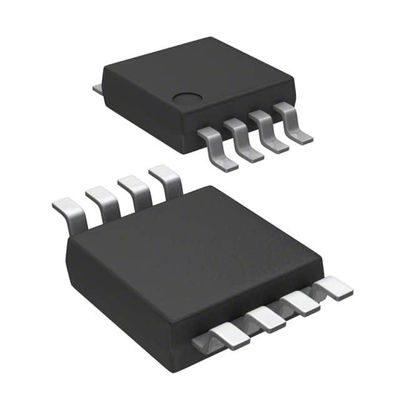

MAX8860EUA33+T IC REG LIN POS ADJ 300MA 8UMAX Analog Devices Inc./Maxim Integrado

Descrição geral

O regulador linear de baixo ruído e baixa saída MAX8860 opera a partir de uma entrada de 2,5 V a 6,5 V e é garantido para fornecer 300 mA. O ruído de saída típico para este dispositivo é de 60 μVRMS,e a saída típica é de 105 mV a 200 mAAlém das seis tensões de saída pré-definidas disponíveis (1.8V, 2.5V, 2.77V, 2.82V, 3V e 3.3V), o recurso Dual ModeTM permite que o dispositivo seja configurado como um regulador de saída ajustável a partir de 1.25 V a 6.5V.
Projetado com um transistor de passagem MOSFET de canal P interno, o MAX8860 tem uma corrente de alimentação baixa de 120μA. Um circuito de detecção de falhas de saída indica perda de regulação.modo de desligamento controlado por lógicaO MAX8860 está disponível num pacote μMAX em miniatura de 8 pinos.

Características

* Corrente de saída elevada (300 mA)
* Baixa tensão de saída Ruído: 60μVRMS
* Baixo 105mV Abandono em 200mA
* Baixa corrente de alimentação sem carga de 120 μA
* Proteção contra sobrecarga térmica e curto-circuito
* Proteção da bateria inversa
* 10nA Desligamento controlado por lógica
* Indicador de falha
* Pacote micro-MAX pequeno e de poupança de espaço
(altura máxima de 1,1 mm)
* Pequeno condensador de saída de 2,2 μF
Economiza espaço e custos

Aplicações

Telemóveis sem fio
Potência do núcleo DSP
Cartões PCMCIA
Instrumentos de mão
Computadores Palmtop
Planejadores Eletrônicos
