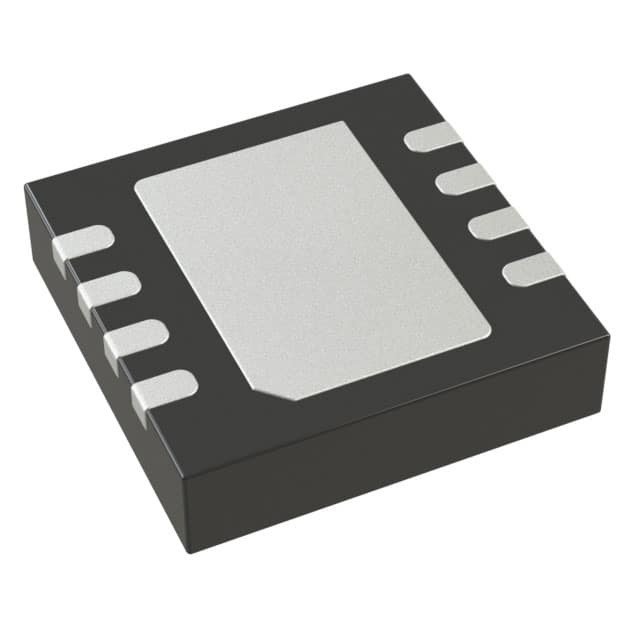

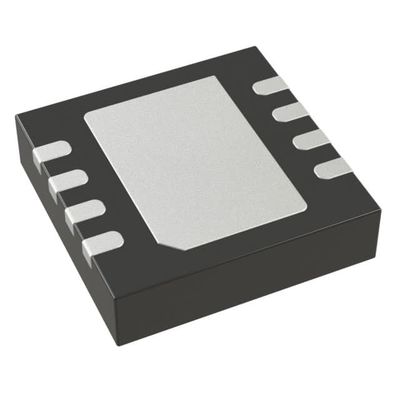

ADM7170ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.

Descrição geral

O ADM7170 é um regulador linear de baixa queda (LDO) que opera de 2,3 V a 6,5 V e fornece até 500 mA de corrente de saída.Este LDO de alta corrente de saída é ideal para a regulação de circuitos analógicos de alto desempenho e de sinais mistos que operam de 6 V até 1Usando uma arquitetura proprietária avançada, o dispositivo fornece alta rejeição de fonte de alimentação e baixo ruído e alcança excelente resposta transitória de linha e carga com apenas um pequeno 4.Condensador de saída cerâmico de 7 μF. A resposta transitória de carga é tipicamente de 1,5 μs para um passo de carga de 1 mA a 500 mA.
O ADM7170 está disponível em 17 opções de tensão de saída fixa. As seguintes tensões estão disponíveis no estoque: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V e 5.0 V.As tensões adicionais disponíveis por encomenda especial são:: 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V e 4,6 V. Também está disponível uma versão ajustável que permite tensões de saída que variam de 1.2 V para VIN − VDO com divisor externo de feedback.
A corrente de entrada pode ser controlada ajustando o tempo de arranque através do pin de arranque suave.
O ruído de saída do regulador ADM7170 é de 5 μV rms independente da tensão de saída.Mas também proporcionam um excelente desempenho térmico para aplicações que requerem até 500 mA de corrente de saída em um pequeno, uma pegada discreta.

Características

Faixa de tensão de entrada: 2,3 V a 6,5 V
Corrente de carga máxima: 500 mA
Baixo ruído: 5 μV rms independentemente da tensão de saída
100 Hz a 100 kHz
Resposta transitória rápida: 1,5 μs para um passo de carga de 1 a 500 mA
60 dB PSRR a 100 kHz
Voltagem de baixa saída: 42 mV a uma carga de 500 mA, VOUT = 3 V
Precisão inicial: ±0,75%
Precisão sobre linha, carga e temperatura: ±1,25%
Corrente de quiescência, IGND = 0,7 mA sem carga
Corrente de desligamento baixa: 0,25 μA a VIN = 5 V
Estável com um pequeno capacitor de saída cerâmica de 4,7 μF
Opções de tensão de saída ajustável e fixa: 1,2 V a 5,0 V
Saída ajustável de 1,2 V a VIN − VDO
Ativar precisão
Iniciação suave ajustável
Pacote LFCSP de 8 chumbo, 3 mm × 3 mm
Suportado pela ferramenta ADIsimPower

Aplicações

Regulamento para aplicações sensíveis ao ruído: ADC e DAC
Circuitos, amplificadores de precisão, PLL/VCO e IC de cronometragem
Comunicações e infra-estruturas
Serviços médicos e de saúde
Indústria e instrumentos
