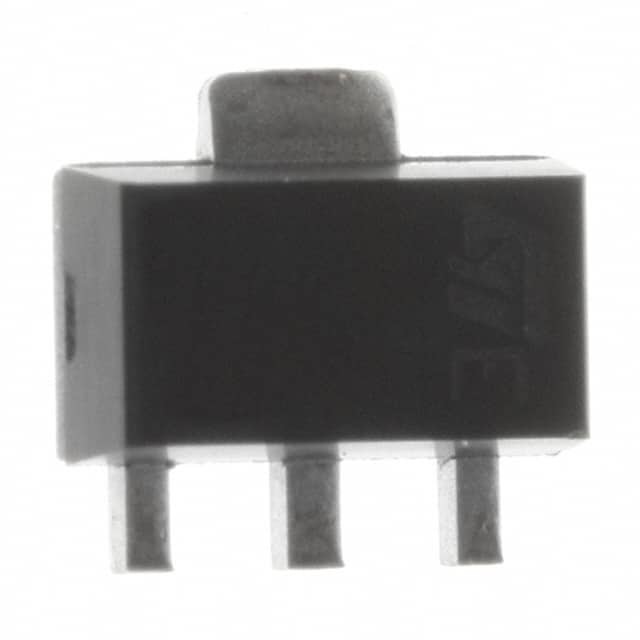

L78L05ACUTR IC REG LINEAR 5V 100MA SOT89-3 STMicroeletrônica
| Marca | STMicroelectronics |
|---|---|
| Número do modelo | L78L05ACUTR |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Fixado |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 30V |
| Tensão - saída (minuto/fixado) | 5V | Tensão - saída (máxima) | - |
| Queda de Tensão (Máx.) | - | Corrente - Saída | 100 mA |
| Atual - quieto (Iq) | 5,5 mA | Atual - fonte (máxima) | 6 mA |
| PSRR | 49dB (120Hz) | Características do controle | - |
| Características de proteção | Sobre a corrente, sobre a temperatura, procurar um caminho mais curto | Temperatura de funcionamento | 0°C ~ 125°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | TO-243AA |
| Pacote de dispositivos do fornecedor | SOT-89-3 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| L78L05ACUTR | IC REG LINEAR 5V 100MA SOT89-3 | |
| L78L05ABUTR | IC REG LINEAR 5V 100MA SOT89-3 | |
| L78L33ACUTR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| L78L12ACUTR | IC REG LINEAR 12V 100MA SOT89-3 | |
| L78L33ABUTR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| L78L08ABUTR | IC REG LINEAR 8V 100MA SOT89-3 | |
| L79L05ABUTR | IC REG LINEAR -5V 100MA SOT89-3 | |
| L79L15ACUTR | IC REG LINEAR -15V 100MA SOT89-3 | |
| L79L05ACUTR | IC REG LINEAR -5V 100MA SOT89-3 | |
| L79L12ACUTR | IC REG LINEAR -12V 100MA SOT89-3 | |
| L78L06ABUTR | IC REG LINEAR 6V 100MA SOT89-3 | |
| L78L18ACUTR | IC REG LINEAR 18V 100MA SOT89-3 | |
| L78L10ACUTR | IC REG LINEAR 10V 100MA SOT89-3 | |
| L78L08ACUTR | IC REG LINEAR 8V 100MA SOT89-3 | |
| L78L09ACUTR | IC REG LINEAR 9V 100MA SOT89-3 | |
| L78L06ACUTR | IC REG LINEAR 6V 100MA SOT89-3 | |
| L78L15ACUTR | IC REG LINEAR 15V 100MA SOT89-3 | |
| L78L09ABUTR | IC REG LINEAR 9V 100MA SOT89-3 | |
| L78L15ABUTR | IC REG LINEAR 15V 100MA SOT89-3 | |
| L78L12ABUTR | IC REG LINEAR 12V 100MA SOT89-3 | |
| LD2981CU50TR | IC REG LINEAR 5V 100MA SOT89-3 | |
| LD2981ABU33TR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| LD2981ABU50TR | IC REG LINEAR 5V 100MA SOT89-3 | |
| LD2981CU33TR | IC REG LINEAR 3.3V 100MA SOT89-3 | |
| L78L24ACUTR | IC REG LINEAR 24V 100MA SOT89-3 | |
| LD2981ABU18TR | IC REG LDO 1.8V 0.1A SOT-89 | |
| LD2980CU18TR | IC REG LINEAR 1.8V 50MA SOT89-3 | |
| LD2980CU50TR | IC REG LINEAR 5V 50MA SOT89-3 | |
| L78L24ABUTR | IC REG LINEAR 24V 100MA SOT89-3 | |
| L79L06ABUTR | IC REG LINEAR -6V 100MA SOT89-3 | |
| LD2981CU18TR | IC REG LINEAR 1.8V 100MA SOT89-3 | |
| L79L06ACUTR | IC REG LINEAR -6V 100MA SOT89-3 | |
| L79L09ACUTR | IC REG LINEAR -9V 100MA SOT89-3 | |
| LD2980ABU33TR | IC REG LINEAR 3.3V 50MA SOT89-3 |
Descrição de produto
Detalhes do produto
L78L05ACUTR Descrição
Este regulador positivo de três terminais emprega limitação de corrente interna e desligamento térmico, tornando-o essencialmente indestrutível.pode fornecer até 100 mA de corrente de saída. It is intended as fixed voltage regulator in a wide range of applications including local or on-card regulation for elimination of noise and distribution problems associated with single-point regulationAlém disso, pode ser utilizado com elementos de passagem de energia para fazer reguladores de voltagem de alta corrente.
L78L05ACUTR Características
Tabs de solda
Capas de vácuo
Embalagens em fita impressa
Corrente de saída até 100 mA
Protecção contra sobrecarga térmica
Proteção contra curto-circuito
L78L05ACUTR Aplicações
Gestão de energia
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | STMicroelectrónica |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | L78L05AC |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.004603 oz. |
| Estilo de montagem | SMD/SMT |
| Embalagem | TO-243AA |
| Temperatura de funcionamento | 0°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Fixado |
| Embalagem do produto do fornecedor | SOT-89-3 |
| Voltagem de entrada | De potência superior a 30 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 100 mA |
| Voltagem de saída | 5V |
| Topologia do regulador | Fixação positiva |
| Voltagem-Deposição-Típico | 1.7V @ 40mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Temperatura máxima de funcionamento | + 150 C |
| Intervalo de temperatura de funcionamento | 0 C |
| Polaridade | Positivo |
| Voltagem de saída | 5 V |
| Voltagem de entrada-MAX | 30 V |
| Corrente de saída | 100 mA |
| Voltagem de entrada MIN | 7 V |
| Regulação da carga | 60 mV |
| Embalagem | SOT-89 |
| Regulamento de linha | 150 mV |
| Rejeição por ondulação da fonte de energia (PSRR) | 49 dB |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| MC78L05ACHX Circuitos de energia |
Regulador de tensão positiva de 3 terminais de 0,1 A, 4000-REEL | ON Semicondutor | L78L05ACUTR contra MC78L05ACHX |
| L78L05ACD13TR Circuitos de energia |
0.1A reguladores de tensão positiva | STMicroelectrónica | L78L05ACUTR contra L78L05ACD13TR |
| LM78L05ACM/NOPB Circuitos de energia |
Regulador linear de saída fixa de 100 mA 8-SOIC 0 a 125 | Texas Instruments | L78L05ACUTR contra LM78L05ACM/NOPB |
| LM78L05ACZ Circuitos de energia |
Regulador de tensão positiva de 3 terminais de 0,1 A, 10000-BLKBG | ON Semicondutor | L78L05ACUTR contra LM78L05ACZ |
| L78L05ACZ Circuitos de energia |
0.1A reguladores de tensão positiva | STMicroelectrónica | L78L05ACUTR contra L78L05ACZ |
| L78L05ABUTR Circuitos de energia |
0.1A reguladores de tensão positiva | STMicroelectrónica | L78L05ACUTR contra L78L05ABUTR |
| L78L05ABD13TR Circuitos de energia |
0.1A reguladores de tensão positiva | STMicroelectrónica | L78L05ACUTR contra L78L05ABD13TR |
| MC78L05ACDR2G Circuitos de energia |
Regulador de tensão linear, 100 mA, 5 a 24 V, Vout positivo: 5,0 V; TJ = 0°C a +125°C, SOIC-8 Corpo estreito, 2500-REEL | ON Semicondutor | L78L05ACUTR contra MC78L05ACDR2G |
| LM78L05ACMX/NOPB Circuitos de energia |
Regulador linear de saída fixa de 100 mA 8-SOIC 0 a 125 | Texas Instruments | L78L05ACUTR contra LM78L05ACMX/NOPB |
| MC78L05ABDR2G Circuitos de energia |
Regulador de tensão linear, 100 mA, 5 a 24 V, Vout positivo: 5,0 V; TJ = -40°C a +125°C, SOIC-8 Corpo estreito, 2500-REEL | ON Semicondutor | L78L05ACUTR contra MC78L05ABDR2G |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 5V 100mA SOT-89-3
Regulador padrão Pos 5V 0.1A 4-Pin ((3+Tab) SOT-89 T/R
Reguladores de tensão lineares 5.0V 0.1A positivo
