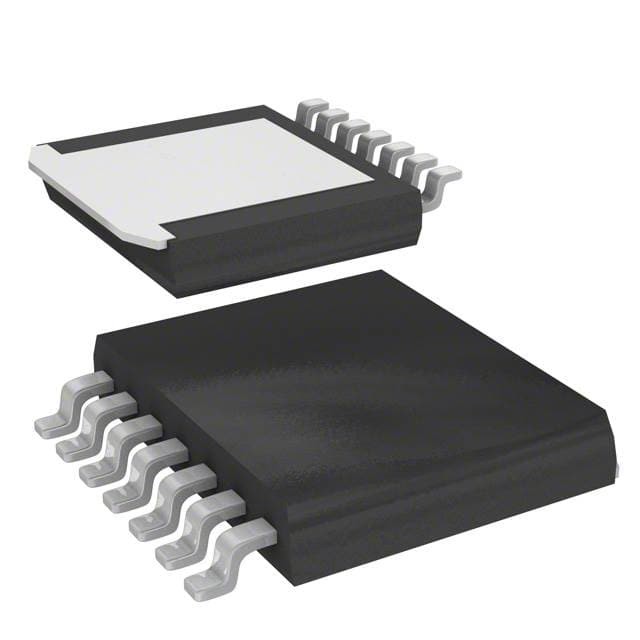

MIC69502WR-TR IC REG LINEAR POS ADJ 5A Tecnologia de microchip SPAK-7

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 5.5V |
Tensão - saída (minuto/fixado) | 0.5V | Tensão - saída (máxima) | 5.5V |
Queda de Tensão (Máx.) | 0.5V @ 5A | Atual - saída | 5A |
Atual - quieto (Iq) | 5 miliampères | Atual - fonte (máxima) | 150 miliampères |
PSRR | - | Características do controle | Permita |
Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | SPak-7 (7 ligações + abas) |
Pacote de dispositivos do fornecedor | S-PAK-7 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
MIC69502WR-TR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC37501-3.3WR | IC REG LINEAR 3.3V 5A SPAK-7 | |
MIC37501-1.5WR | IC REG LINEAR 1.5V 5A SPAK-7 | |
MIC49500WR-TR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC49500WR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC49500-1.2WR | IC REG LINEAR 1.2V 5A SPAK-7 | |
MIC69502WR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC37501-2.5WR | IC REG LINEAR 2.5V 5A SPAK-7 | |
MIC37501-1.8WR | IC REG LINEAR 1.8V 5A SPAK-7 | |
MIC37501-1.8WR-TR | IC REG LINEAR 1.8V 5A SPAK-7 | |
MIC37501-2.5WR-TR | IC REG LINEAR 2.5V 5A SPAK-7 | |
MIC37501-1.5WR-TR | IC REG LINEAR 1.5V 5A SPAK-7 | |
MIC37501-1.65WR-TR | IC REG LINEAR 1.65V 5A SPAK-7 | |
MIC37501-3.3WR-TR | IC REG LINEAR 3.3V 5A SPAK-7 | |
MIC37502WR-TR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC37501-1.65WR | IC REG LINEAR 1.65V 5A SPAK-7 | |
MIC37502WR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC49500-0.9WR | IC REG LINEAR 0.9V 5A SPAK-7 | |
MIC49500-0.9WR-TR | IC REG LINEAR 0.9V 5A SPAK-7 | |
MIC49500-1.2WR-TR | IC REG LINEAR 1.2V 5A SPAK-7 | |
LDR1833K7-R | IC REG LINEAR 1.8V/3.3V 7SPAK | |
LDR2533K7-R | IC REG LINEAR 2.5V/3.3V 7SPAK | |
ST3L01K7R | IC REG LINEAR 2.6V/3.3V/8V 7SPAK | |
MIC37501-1.5BR | IC REG LINEAR 1.5V 5A SPAK-7 | |
MIC37501-1.5BR TR | IC REG LINEAR 1.5V 5A SPAK-7 | |
MIC37501-1.65BR | IC REG LINEAR 1.65V 5A SPAK-7 | |
MIC37501-1.65BR TR | IC REG LINEAR 1.65V 5A SPAK-7 | |
MIC37501-1.8BR | IC REG LINEAR 1.8V 5A SPAK-7 | |
MIC37501-1.8BR TR | IC REG LINEAR 1.8V 5A SPAK-7 | |
MIC37501-2.5BR | IC REG LINEAR 2.5V 5A SPAK-7 | |
MIC37501-2.5BR TR | IC REG LINEAR 2.5V 5A SPAK-7 | |
MIC37501-3.3BR | IC REG LINEAR 3.3V 5A SPAK-7 | |
MIC37501-3.3BR TR | IC REG LINEAR 3.3V 5A SPAK-7 | |
MIC37502BR | IC REG LINEAR POS ADJ 5A SPAK-7 | |
MIC37502BR TR | IC REG LINEAR POS ADJ 5A SPAK-7 |
Descrição de produto
Detalhes do produto
Descrição geral
O MIC69502 é um regulador linear de baixa saída de 5A que fornece saídas de alta corrente de baixa tensão com um mínimo de componentes externos.Oferece alta precisão e ultra baixa queda de 500mV em condições de pior caso.Características
• Faixa de tensão de entrada: VIN: 1,65V a 5,5V
• tolerância de saída inicial de ±1,0%
• Desligamento máximo (VIN ‡ VOUT) de 500 mV
acima da temperatura
• Voltagem de saída ajustável até 0,5 V
• Estável com condensador de saída cerâmica de 10μF (5A)
• Excelentes especificações de regulação da linha e da carga
• Desligamento controlado por lógica
• Desligamento térmico e protecção dos limites de corrente
• Pacote S-Pak de 7 pines
• ¥40°C a +125°C Temperatura de junção
Aplicações
• Regulador de tensão do núcleo ASIC
• Fonte de alimentação do núcleo PLD/FPGA
• Conversão linear do ponto de carga
• Pós-regulador de alta velocidade
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Tecnologia de microchip |
Categoria de produtos | Reguladores de tensão lineares |
Série | - |
Embalagem | Embalagens alternativas de fita e bobina (TR) |
Estilo de montagem | SMD/SMT |
Embalagem | SPak-7 (7 condutas + Tab) |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Embalagem do produto do fornecedor | S-PAK-7 |
Voltagem de entrada | 1.65 V ~ 5.5 V |
Corrente de saída | 5A |
Voltagem de saída | 0.5 V ~ 5.5 V |
Topologia do regulador | Ajustável positivamente |
Voltagem-Deposição-Típico | 0.25V @ 5A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 5.5A |
Corrente de saída | 150 mA |
Parte-#-Aliases | MIC69502WR TR |
Embalagem | SPAK-7 |
Descrições
Regulador de tensão linear IC 1 saída 5A S-PAK-7
LDO Regulador Pos 0,5V 5A 8-Pin ((7+Tab) SPAK T/R
Reguladores de tensão LDO
