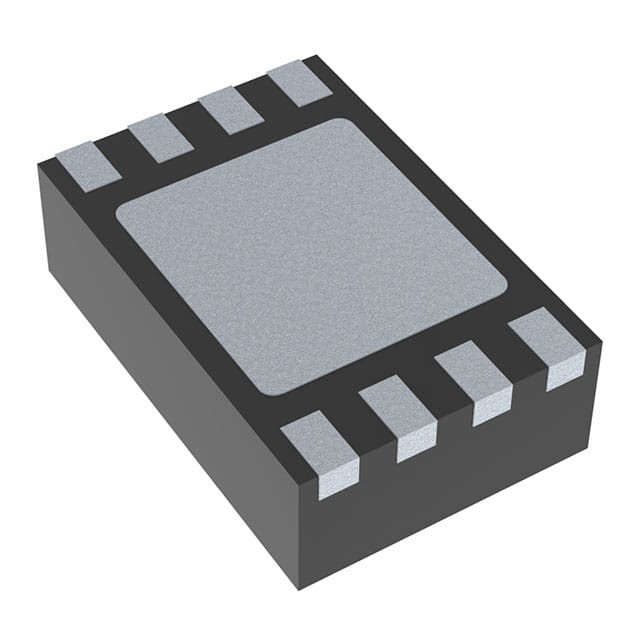

ISL9005AIRBZ-T IC REG LINEAR 1,5V 300MA 8DFN Renesas Electronics America Inc

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xConfiguração de saída | Positivo | Tipo de saída | Fixado |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 6.5V |
Tensão - saída (minuto/fixado) | 1,5V | Tensão - saída (máxima) | - |
Queda de Tensão (Máx.) | - | Atual - saída | 300mA |
Atual - quieto (Iq) | µA 75 | Atual - fonte (máxima) | - |
PSRR | - | Características do controle | Permita |
Características de proteção | Excesso de corrente, excesso de temperatura, arranque suave, bloqueio de tensão (UVLO) | Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | Almofada Exposta 8-VFDFN |
Pacote de dispositivos do fornecedor | 8-DFN (2x3) |
Part Number | Description | |
---|---|---|
ISL9005AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9005AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9005AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9005AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9005AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9001AIRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9001AIRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9001AIRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001AIRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9001AIRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9001AIRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9001AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9005AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9001AIRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9005AIRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9005IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9005IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9005IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9005IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001AIRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9005IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9005IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9005IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9005IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN | |
ISL9005IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9001IRRZ-T | IC REG LINEAR 2.6V 300MA 8DFN | |
ISL9001IRJZ-T | IC REG LINEAR 2.8V 300MA 8DFN | |
ISL9001IRBZ-T | IC REG LINEAR 1.5V 300MA 8DFN | |
ISL9001IRCZ-T | IC REG LINEAR 1.8V 300MA 8DFN | |
ISL9001IRFZ-T | IC REG LINEAR 2.5V 300MA 8DFN | |
ISL9001IRKZ-T | IC REG LINEAR 2.85V 300MA 8DFN | |
ISL9001IRLZ-T | IC REG LINEAR 2.9V 300MA 8DFN | |
ISL9001IRMZ-T | IC REG LINEAR 3V 300MA 8DFN | |
ISL9001IRNZ-T | IC REG LINEAR 3.3V 300MA 8DFN |
Detalhes do produto
LDO com baixo ISUPPLY, PSRR elevado
O ISL9005A é um regulador linear de baixo abandono de alto desempenho capaz de fornecer corrente de 300mA.Tem uma corrente de espera baixa e PSRR elevado e é estável com capacidade de saída de 1μF a 10μF com ESR de até 200mΩ.
Características
• 300mA LDO de alto desempenho• Excelente resposta transitória a grandes passos de corrente
• Excelente regulação da carga: variação de tensão < 0,1% em toda a gama de corrente de carga
• PSRR elevado: 75 dB @ 1 kHz
• Capacidade de tensão de entrada ampla: 2,3 V a 6,5 V
• Corrente de quiescência muito baixa: 50 μA
• Baixa tensão de saída: normalmente 200mV @ 300mA
• Baixo ruído de saída: tipicamente 45μVRMS @ 100μA (1.5V)
• Estável com condensadores cerâmicos de 1 a 10 μF
• Iniciação suave para limitar o aumento da corrente de entrada durante a activação
• Limite de corrente e protecção contra sobreaquecimento
• ±1,8% de precisão em todas as condições de funcionamento
• Pequeno pacote DFN de 2 mmx3 mm 8 Ld
• Faixa de temperatura de funcionamento de -40°C a +85°C
• Livre de Pb (compatível com a RoHS)
Aplicações
• PDAs, telemóveis e smartphones• Instrumentos portáteis, MP3 players
• Dispositivos de mão, incluindo dispositivos médicos de mão
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Renesas |
Categoria de produtos | Reguladores de tensão lineares |
Série | ISL9005A |
Embalagem | Tape & Reel (TR) |
Peso unitário | 0.001319 onças |
Estilo de montagem | SMD/SMT |
Embalagem | Pad 8-VFDFN exposto |
Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Fixado |
Embalagem do produto do fornecedor | 8-DFN (2x3) |
Voltagem de entrada | 2.3 V ~ 6,5 V |
Número de saídas | 1 Produção |
Corrente de saída | 300 mA |
Voltagem de saída | 1.5V |
Topologia do regulador | Fixação positiva |
Voltagem-Deposição-Típico | - |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 350 mA |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de saída | 1.5 V |
Voltagem de entrada-MAX | 6.5 V |
Corrente de saída | 150 mA |
Voltagem de entrada MIN | 2.3 V |
Regulação da carga | 0.1 % |
Precisão de regulação da tensão | +/- 0,8 % |
Embalagem | DFN-8 |
Voltagem de referência | 1 V |
Voltagem de saída | 0.3 V a 300 mA |
Voltagem de saída máxima | 0.5 V a 300 mA |
