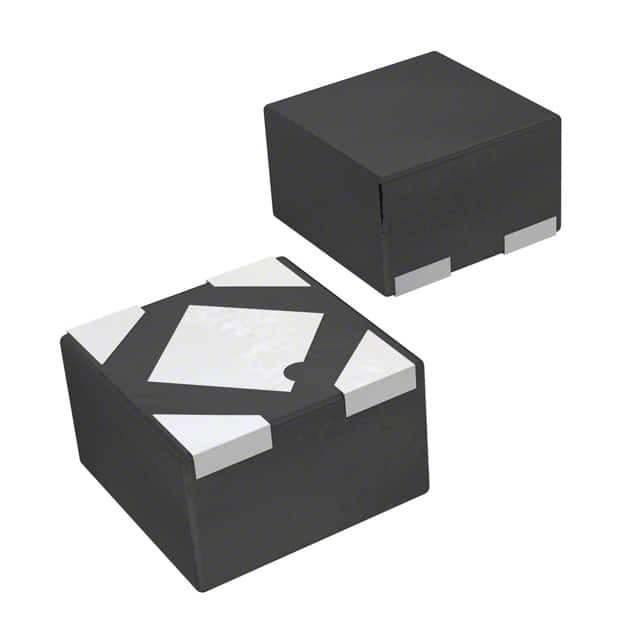

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA Tecnologia de microchip 4TDFN

  • MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Microchip Technology
Marca Microchip Technology
Número do modelo MIC5504-3.3YMT-TR
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Configuração de saída Positivo Tipo de saída Fixado
Número de reguladores 1 Tensão - entrada (máximo) 5.5V
Tensão - saída (minuto/fixado) 3.3V Tensão - saída (máxima) -
Queda de Tensão (Máx.) 0.38V @ 300mA Atual - saída 300mA
Atual - quieto (Iq) µA 55 Atual - fonte (máxima) µA 65
PSRR 60dB (1kHz) Características do controle Permita
Características de proteção Sobre a corrente, sobre a temperatura Temperatura de funcionamento -40°C ~ 125°C
Tipo de montagem Montagem de superfície Embalagem / Caixa 4-UDFN expôs a almofada
Pacote de dispositivos do fornecedor 4-TDFN (1x1)
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number Description
MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-3.3YMT-TZ IC REG LINEAR 3.3V 300MA 4TDFN
MIC5524-3.3YMT-TZ IC REG LINEAR 3.3V 500MA 4TDFN
MIC5504-2.2YMT-TR IC REG LINEAR 2.2V 300MA 4TDFN
MIC5501-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-1.2YMT-TR IC REG LINEAR 1.2V 300MA 4TDFN
MIC5501-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5502-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5503-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-TZ IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TZ IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-2.2YMT-TZ IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TR IC REG LINEAR 3.1V 300MA 4TDFN
MIC5524-1.2YMT-TZ IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-TZ IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-TZ IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-TZ IC REG LINEAR 3V 500MA 4TDFN
MIC5524-1.2YMT-T5 IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-T5 IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-T5 IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-T5 IC REG LINEAR 3V 500MA 4TDFN
MIC5524-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 4TDFN
MIC5501-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-T5 IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.2YMT-T5 IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-T5 IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-3.3YMT-T5 IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.0YMT-TR IC REG LINEAR 1.0V 300MA 4TDFN
Deixe um recado
Part Number Description
Descrição de produto

Detalhes do produto

[Micrel]

Descrição geral

O MIC5501/2/3/4 é um LDO avançado de uso geral ideal para alimentar dispositivos portáteis de uso geral.A família de produtos MIC5501/2/3/4 fornece um LDO de 300mA de alto desempenho numa embalagem ultra pequena de 1 mm × 1 mmOs MIC5502 e MIC5504 LDO incluem um recurso de descarga automática na saída que é ativado quando o pin de habilitação está baixo.O MIC5503 e MIC5504 têm uma resistência interna de puxa-abaixo no pin de habilitação que desativa a saída quando o pin de habilitação é deixado flutuandoIsto é ideal para aplicações onde o sinal de controlo flutua durante o arranque do processador.

Características

• Faixa de tensão de entrada: 2,5 V a 5,5 V
• Tensões de saída fixas de 1,0 V a 3,3 V
• corrente de saída garantida de 300 mA
• Alta precisão de saída (± 2%)
• Corrente de quiescência baixa: 38μA
• Estável com condensadores de saída cerâmicos de 1μF
• Baixa tensão de saída: 160mV @ 300mA
• Circuito de descarga de saída: MIC5502, MIC5504
• Ativação interna de puxa-abaixo: MIC5503, MIC5504
• Protecção contra desligamento térmico e limite de corrente
• Pacote DFN fino de 1,0 mm × 1,0 mm, com 4 tubos
• MIC5504 pacotes SOT23 de 5 pinos

Aplicações

• Smartphones
• DSC, GPS, PMP e PDA
• Dispositivos médicos
• Eletrônicos portáteis
• Sistemas de 5 V

Especificações

Atributo Atributo Valor
Fabricante Tecnologia de microchip
Categoria de produtos Reguladores de tensão lineares
Série -
Embalagem Embalagens alternativas de fita e bobina (TR)
Estilo de montagem SMD/SMT
Embalagem Pad 4-UDFN Exposto
Temperatura de funcionamento -40°C ~ 125°C
Tipo de montagem Montagem de superfície
Tipo de saída Fixado
Embalagem do produto do fornecedor 4-TDFN (1x1)
Voltagem de entrada Até 5,5 V
Número de saídas 1 Produção
Corrente de saída 300 mA
Voltagem de saída 3.3V
Topologia do regulador Fixação positiva
Voltagem-Deposição-Típico 0.16V @ 300mA
Número de reguladores 1 Regulador
Limites de corrente-min 400 mA
Temperatura máxima de funcionamento + 125 C
Intervalo de temperatura de funcionamento - 40 C.
Voltagem de saída 3.3 V
Voltagem de entrada-MAX 5.5 V
Corrente de saída 300 mA
Voltagem de entrada MIN 2.5 V
Regulação da carga 40 mV
Parte-#-Aliases MIC5504-3.3YMT TR
Embalagem TDFN-4
Voltagem de saída máxima 160 mV
Regulamento de linha 0.3 %/V
Rejeição por ondulação da fonte de energia (PSRR) 60 dB

Descrições

Regulador LDO Pos 3.3V 0.3A 4-Pin TDFN EP T/R
Reguladores de tensão LDO únicos de 300 mA LDO
