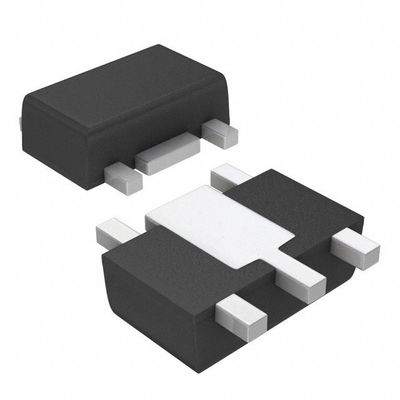

AP7361C-Y5-13 IC REG LINEAR POS ADJ 1A SOT89-5 Diodos incorporados

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 6V |
Tensão - saída (minuto/fixado) | 0.8V | Tensão - saída (máxima) | 5V |
Queda de Tensão (Máx.) | 0.36V @ 1A (tipo) | Atual - saída | 1A |
Atual - quieto (Iq) | µA 80 | Atual - fonte (máxima) | - |
PSRR | 75dB ~ 55dB (1kHz ~ 10kHz) | Características do controle | Permita |
Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | SOT-89-5/6 |
Pacote de dispositivos do fornecedor | SOT-89-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
AP7361C-Y5-13 | IC REG LINEAR POS ADJ 1A SOT89-5 | |
AP7361C-33Y5-13 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP7361C-12Y5-13 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP7361C-25Y5-13 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2115R5-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP2115R5-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP2115R5-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2112R5-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
AP2112R5-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
AP2112R5-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
AP2115R5-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP7361C-10Y5-13 | IC REG LINEAR 1V 1A SOT89-5 | |
AP7361C-15Y5-13 | IC REG LINEAR 1.5V 1A SOT89-5 | |
AP7361C-18Y5-13 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP7361C-28Y5-13 | IC REG LINEAR 2.8V 1A SOT89-5 | |
AP2112R5-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
AP2112R5-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
AP2112R5A-1.2TRG1 | IC REG LINEAR 1.2V 600MA SOT89-5 | |
AP2112R5A-1.8TRG1 | IC REG LINEAR 1.8V 600MA SOT89-5 | |
AP2112R5A-2.5TRG1 | IC REG LINEAR 2.5V 600MA SOT89-5 | |
AP2112R5A-2.6TRG1 | IC REG LINEAR 2.6V 600MA SOT89-5 | |
AP2112R5A-3.3TRG1 | IC REG LINEAR 3.3V 600MA SOT89-5 | |
AP2115R5A-1.2TRG1 | IC REG LINEAR 1.2V 1A SOT89-5 | |
AP2115R5A-1.8TRG1 | IC REG LINEAR 1.8V 1A SOT89-5 | |
AP2115R5A-2.5TRG1 | IC REG LINEAR 2.5V 1A SOT89-5 | |
AP2115R5A-3.3TRG1 | IC REG LINEAR 3.3V 1A SOT89-5 | |
AP1119Y12L-13 | IC REG LINEAR 12V 500MA SOT89-5 | |
AP1119Y15L-13 | IC REG LINEAR 1.5V 500MA SOT89-5 | |
AP1119Y18L-13 | IC REG LINEAR 1.8V 500MA SOT89-5 | |
AP1119Y25L-13 | IC REG LINEAR 2.5V 500MA SOT89-5 | |
AP1119Y33L-13 | IC REG LINEAR 3.3V 500MA SOT89-5 | |
AP1119Y50L-13 | IC REG LINEAR 5V 500MA SOT89-5 | |
AP1119Y90L-13 | IC REG LINEAR 9V 500MA SOT89-5 | |
AP131-15YL-13 | IC REG LINEAR 1.5V 300MA SOT89-5 | |
AP131-18YL-13 | IC REG LINEAR 1.8V 300MA SOT89-5 | |
AP131-20YL-13 | IC REG LINEAR 2V 300MA SOT89-5 | |
AP131-25YL-13 | IC REG LINEAR 2.5V 300MA SOT89-5 | |
AP131-28YL-13 | IC REG LINEAR 2.8V 300MA SOT89-5 | |
AP131-30YL-13 | IC REG LINEAR 3V 300MA SOT89-5 | |
AP131-33YL-13 | IC REG LINEAR 3.3V 300MA SOT89-5 | |
AP131-35YL-13 | IC REG LINEAR 3.5V 300MA SOT89-5 |
Descrição de produto
Detalhes do produto
Descrição
O AP7361C é um regulador linear de saída de tensão fixa e ajustável de 1A, com desligamento ultra-baixo com ativação.circuitos de limitação de corrente e de desligamento térmicoO dispositivo é ligado quando o pin EN está definido no nível lógico elevado.
Características
■ Ampla gama de tensão de entrada: 2,2 V a 6,0 V■ Precisão da tensão de saída: ± 1%
■ Voltagem de saída muito baixa (3,3 V): 360 mV a 1 A
■ Baixa corrente quiescente (IQ): 60 μA
■ Faixa de tensão de saída ajustável: 0,8 V a 5,0 V
■ Opções de saída fixa: 1,0 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, 2,8 V e 3,3 V
■ PSRR elevado: 75 dB @ 1 kHz
■ Limite de corrente: 1,5A
■ Protecção contra curto-circuito de retroceder: 200 mA
■ Proteção contra desligamento térmico
■ Estável com MLCC, E-Cap, Tan-Cap ou Solid Capacitor
■ Intervalo de temperatura ambiente: -40°C a +85°C
■ Disponível em composto de moldagem verde (n.o Br, Sb)
■ Totalmente livre de chumbo e totalmente compatível com a RoHS (Notas 1 e 2)
■ Sem halogénio e sem antimónio.
Aplicações
■ TV LCD, Monitor■ Set-Top-Box
■ Eletrodomésticos
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | |
Categoria de produtos | Reguladores de tensão lineares |
Série | AP7361C |
Produto | Reguladores LDO |
Tipo | Regulador linear LDO |
Embalagem | Embalagens alternativas |
Estilo de montagem | Através do Buraco |
Embalagem | SOT-89-5/6 |
Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Ajustável |
Embalagem do produto do fornecedor | SOT-89-5 |
Voltagem de entrada | 2.2 V ~ 6 V |
Número de saídas | 1 Produção |
Corrente de saída | 1A |
Voltagem de saída | 0.8 V ~ 5 V |
Topologia do regulador | Ajustável positivamente |
Voltagem-Deposição-Típico | 0.36V @ 1A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 1.1A |
Pd-Disposição de Potência | 800 mW |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de saída | 800 mV a 5 V |
Corrente de abastecimento operacional | 60 uA |
Voltagem de entrada-MAX | 6 V |
Corrente de saída | 1 A |
Voltagem de entrada MIN | 2.2 V |
Regulação da carga | 1 % |
Precisão de regulação da tensão | 1 % |
Embalagem | SOT-89-5 |
Voltagem de referência | 800 mV |
Voltagem de saída | 360 mV a 1 A |
Regulamento de linha | 00,01 %/V |
Rejeição por ondulação da fonte de energia (PSRR) | 55 dB |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída 0,8 V ~ 5 V 1A SOT-89-5
Regulador linear LDO único
Reguladores de tensão LDO 1A LDO Reg w/Enable ADJ 6.5Vin 800mW
