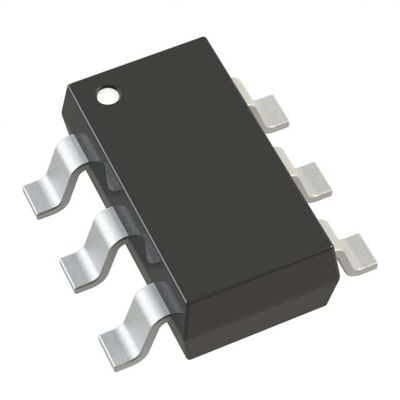

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Dispositivos analógicos Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Fixado |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 12v |
Tensão - saída (minuto/fixado) | 3.3V | Tensão - saída (máxima) | - |
Queda de Tensão (Máx.) | 0.17V @ 50mA | Atual - saída | 50mA |
Atual - quieto (Iq) | 300 µA | Atual - fonte (máxima) | 1,7 miliampères |
PSRR | - | Características do controle | Marca de erro, desligamento |
Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | SOT-23-6 |
Pacote de dispositivos do fornecedor | SOT-23-6 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
ADP3300ARTZ-3.3RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
ADP3330ARTZ3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
ADP3300ARTZ-2.7RL7 | IC REG LDO LIN 50MA 2.7V SOT23-6 | |
ADP3300ARTZ-3-RL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
ADP3300ARTZ-5REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
ADP3330ARTZ-3-RL7 | IC REG LINEAR 3V 200MA SOT23-6 | |
ADP3330ARTZ-3.6-R7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ARTZ-2.5-R7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
ADP3330ARTZ-5-RL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
ADP3331ARTZ-REEL7 | IC REG LIN POS ADJ 200MA SOT23-6 | |
ADP3330ARTZ-2.75R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ARTZ-2.85R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
ADP3300ART-2.7-RL7 | IC REG LINEAR 2.7V 50MA SOT23-6 | |
ADP3300ART-2.85-R7 | IC REG LINEAR 2.85V 50MA SOT23-6 | |
ADP3300ART-2.85-RL | IC REG LINEAR 2.85V 50MA SOT23-6 | |
ADP3300ART-3-REEL7 | IC REG LINEAR 3V 50MA SOT23-6 | |
ADP3300ART-3.2-RL7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3300ART-3.3-RL7 | IC REG LINEAR 3.3V 50MA SOT23-6 | |
ADP3300ART-5-REEL7 | IC REG LINEAR 5V 50MA SOT23-6 | |
ADP3307ART-2.7-RL | IC REG LINEAR 2.7V 100MA SOT23-6 | |
ADP3307ART-2.7-RL7 | IC REG LINEAR 2.7V 100MA SOT23-6 | |
ADP3307ART-2.75-R7 | IC REG LIN 2.75V 100MA SOT23-6 | |
ADP3307ART-2.75-RL | IC REG LIN 2.75V 100MA SOT23-6 | |
ADP3307ART-2.85-R7 | IC REG LIN 2.85V 100MA SOT23-6 | |
ADP3307ART-2.85-RL | IC REG LIN 2.85V 100MA SOT23-6 | |
ADP3307ART-3-REEL7 | IC REG LINEAR 3V 100MA SOT23-6 | |
ADP3307ART-3.2-RL7 | IC REG LINEAR 3.2V 100MA SOT23-6 | |
ADP3307ART-3.3-RL7 | IC REG LINEAR 3.3V 100MA SOT23-6 | |
ADP3330ART-2.5-RL7 | IC REG LINEAR 2.5V 200MA SOT23-6 | |
ADP3330ART-2.75-R7 | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ART-2.75-RL | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3330ART-2.85-R7 | IC REG LIN 2.85V 200MA SOT23-6 | |
ADP3330ART-3.6-RL | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ART-3.6-RL7 | IC REG LINEAR 3.6V 200MA SOT23-6 | |
ADP3330ART-5-REEL7 | IC REG LINEAR 5V 200MA SOT23-6 | |
ADP3331ART-REEL7 | IC REG LINEAR 1.5V 200MA SOT23-6 | |
ADP3330ART-3.3-RL7 | IC REG LINEAR 3.3V 200MA SOT23-6 | |
ADP3300ARTZ-3.2-R7 | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3300ARTZ-3.2-RL | IC REG LINEAR 3.2V 50MA SOT23-6 | |
ADP3330ARTZ-2.75RL | IC REG LIN 2.75V 200MA SOT23-6 | |
ADP3300ART-2.7-RL | IC REG LDO 2.7V 50MA SOT23-6 | |
ADP3300ART-3.2-RL | IC REG LDO 3.2V 50MA SOT23-6 |
Descrição de produto
Detalhes do produto
Descrição geral
O ADP3300 é um membro da família ADP330x de reguladores de voltagem de baixa precisão de baixa queda anyCAP. O ADP3300 se destaca dos LDO convencionais com uma nova arquitetura e um processo aprimorado.Seu projeto patenteado requer apenas um 0.47 μF capacitor de saída para estabilidade. Este dispositivo é estável com qualquer capacitor, independentemente do seu valor ESR (Resistência de Série Equivalente),Incluindo tipos cerâmicos (MLCC) para aplicações com espaço restritoO ADP3300 alcança uma precisão excepcional de ± 0,8% à temperatura ambiente e ± 1,4% de precisão geral sobre as variações de temperatura, linha e carga.A tensão de saída do ADP3300 é de apenas 80 mV (típica) a 50 mA.O ADP3300 opera com uma ampla faixa de tensão de entrada de 3,0 V a 12 V e fornece uma corrente de carga superior a 50 mA.Possui um sinal de erro que sinaliza quando o dispositivo está prestes a perder a regulação ou quando o curto-circuito ou a proteção contra sobrecarga térmica é ativadaA família ADP330x anyCAP LDO oferece uma ampla gama de tensões de saída e níveis de corrente de saída de 50 mA a 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)
Características
Alta precisão sobre a linha e sobre a carga: ±0,8% @ 25°C, ±1,4% sobre a temperatura
Voltagem de saída ultrabaixa: 80 mV Típica @ 50 mA
Requer apenas CO = 0,47 μF para estabilidade
anyCAP = estável com todos os tipos de condensadores (incluindo MLCC)
Limitação da corrente e da temperatura
Barulho baixo
Detector de abandono
Corrente de desligamento baixa: 1 μA
3.0 V a 12 V Distância de alimentação
Área de temperatura ambiente entre 40°C e +85°C
Várias opções de tensão fixa
Ultrapequeno SOT-23 com 6 unidades de chumbo
Excelente regulação da linha e da carga
Aplicações
Telefones celulares
Computadores portáteis, Palmtop
Sistemas a bateria
Reguladores PCMCIA
Scanners de códigos de barras
Câmaras de vídeo
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Dispositivos analógicos |
Categoria de produtos | Reguladores de tensão lineares |
Série | anyCAP® |
Embalagem | Embalagens alternativas |
Peso unitário | 0.001270 onças |
Estilo de montagem | SMD/SMT |
Embalagem | SOT-23-6 |
Temperatura de funcionamento | -55°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Fixado |
Embalagem do produto do fornecedor | SOT-23-6 |
Voltagem de entrada | Até 12 V |
Número de saídas | 1 Produção |
Corrente de saída | 50 mA |
Voltagem de saída | 3.3V |
Topologia do regulador | Fixação positiva |
Voltagem-Deposição-Típico | 0.08V @ 50mA |
Número de reguladores | 1 Regulador |
Limites de corrente-min | - |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Polaridade | Positivo |
Voltagem de saída | 3.3 V |
Voltagem de entrada-MAX | 12 V |
Corrente de saída | 50 mA |
Voltagem de entrada MIN | 3 V |
Regulação da carga | 00,06 mV / mA |
Embalagem | SOT-23-6 |
Regulamento de linha | 00,02 mV / V |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 3.3V 50mA SOT-23-6
Regulador LDO Pos 3.3V 0,05A 6-Pin SOT-23 T/R
Reguladores de tensão lineares de alta aceleração de 50 mA LDO
