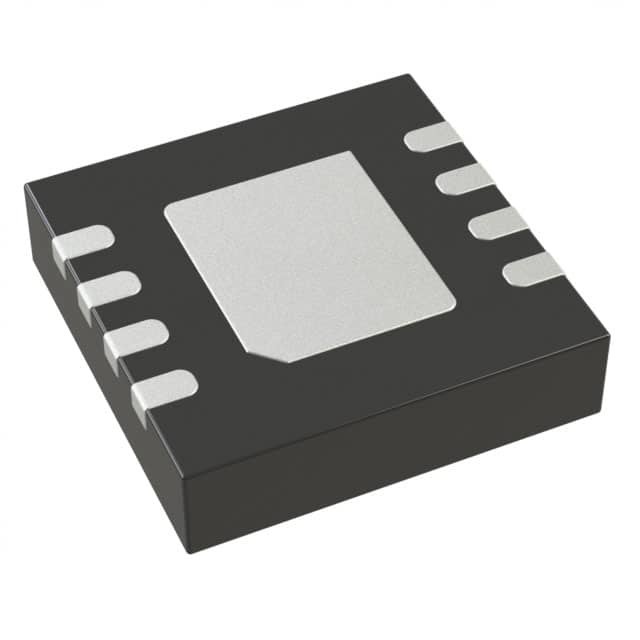

ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | ADP3334ACPZ-REEL7 |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 11V |
| Tensão - saída (minuto/fixado) | 1,5V | Tensão - saída (máxima) | 10 V |
| Queda de Tensão (Máx.) | 0.4V @ 500mA | Atual - saída | 500mA |
| Atual - quieto (Iq) | µA 130 | Atual - fonte (máxima) | 10 miliampères |
| PSRR | - | Características do controle | Feedback, desligamento |
| Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 8-WFDFN Almofada Exposta, CSP |
| Pacote de dispositivos do fornecedor | 8-LFCSP (3x3) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| ADP3334ACPZ-REEL7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP3335ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP1708ACPZ-R7 | IC REG LINEAR POS ADJ 1A 8LFCSP | |
| ADP1706ACPZ-3.0-R7 | IC REG LDO 3V 1A 8LFCSP | |
| ADP3335ACPZ-2.5-R7 | IC REG LINEAR 2.5V 500MA 8LFCSP | |
| ADP1706ACPZ-1.05R7 | IC REG LINEAR 1.05V 1A 8LFCSP | |
| ADP1706ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1706ACPZ-1.2-R7 | IC REG LINEAR 1.2V 1A 8LFCSP | |
| ADP1706ACPZ-1.5-R7 | IC REG LINEAR 1.5V 1A 8LFCSP | |
| ADP1706ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-5-R7 | IC REG LINEAR 5V 500MA 8LFCSP | |
| ADP3335ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP1707ACPZ-3.3-R7 | IC REG LINEAR 3.3V 1A 8LFCSP | |
| ADP3335ACPZ-3.3-RL | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP3335ACPZ-2.85R7 | IC REG LINEAR 2.85V 500MA 8LFCSP | |
| ADP1707ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1706ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP3334ACP-REEL7 | IC REG LINEAR 1.5V 500MA 8LFCSP | |
| ADP3335ACP-1.8-RL | IC REG LDO 1.8V 500MA 8-LFCSP TR | |
| ADP3335ACP-1.8-RL7 | IC REG LDO 1.8V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-R7 | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-2.85-RL | IC REG LDO 2.85V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL | IC REG LDO 3.3V 500MA 8-LFCSP | |
| ADP3335ACP-3.3-RL7 | IC REG LDO 3.3V 500MA 8-LFCSP TR | |
| ADP1707ACPZ-2.5-R7 | IC REG LINEAR 2.5V 1A 8LFCSP | |
| ADP1707ACPZ-3.0-R7 | IC REG LINEAR 3V 1A 8LFCSP | |
| ADP1707ACPZ-1.5-R7 | IC REG LDO 1.5V 1A 8LFCSP | |
| ADP1707ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1707ACPZ-1.3-R7 | IC REG LINEAR 1.3V 1A 8LFCSP | |
| ADP1707ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-1.8-R7 | IC REG LINEAR 1.8V 1A 8LFCSP | |
| ADP1707ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1707ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP | |
| ADP1707ACPZ-1.2-R7 | IC REG LDO 1.2V 1A 8LFCSP | |
| ADP1707ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1707ACPZ-1.05R7 | IC REG LDO 1.05V 1A 8LFCSP | |
| ADP1707ACPZ-1.0-R7 | IC REG LDO 1V 1A 8LFCSP | |
| ADP1707ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1707ACPZ-1.1-R7 | IC REG LDO 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.1-R7 | IC REG LINEAR 1.1V 1A 8LFCSP | |
| ADP1706ACPZ-1.15R7 | IC REG LDO 1.15V 1A 8LFCSP | |
| ADP1706ACPZ-1.0-R7 | IC REG LINEAR 1V 1A 8LFCSP | |
| ADP1706ACPZ-0.75R7 | IC REG LDO 0.75V 1A 8LFCSP | |
| ADP1706ACPZ-0.9-R7 | IC REG LDO 0.9V 1A 8LFCSP | |
| ADP1706ACPZ-0.95R7 | IC REG LDO 0.95V 1A 8LFCSP | |
| ADP1706ACPZ-0.85R7 | IC REG LDO 0.85V 1A 8LFCSP | |
| ADP1706ACPZ-0.8-R7 | IC REG LDO 0.8V 1A 8LFCSP |
Descrição de produto
Detalhes do produto
Descrição geral
O ADP3334 é um membro da família ADP333x de reguladores de tensão de baixa precisão de baixa queda do anyCAP.6 V a 11 V e fornece uma corrente de carga contínua até 500 mAA nova arquitetura anyCAP requer apenas um capacitor de saída de 1 μF muito pequeno para estabilidade, e o LDO é insensível à resistência em série equivalente (ESR) do capacitor.Isto torna o ADP3334 estável com qualquer condensador, incluindo os tipos cerâmicos (MLCC) para aplicações de espaço restrito.Características
Alta precisão sobre linha e carga: ±0,9% @ 25°C,
±1,8% acima da temperatura
Capacidade de corrente de 500 mA
Voltagem de saída ultrabaixa
Requer apenas CO = 1,0 μF para estabilidade
anyCAP = estável com qualquer tipo de condensador
(Incluindo MLCC)
Limitação da corrente e da temperatura
Barulho baixo
Corrente de desligamento baixa: < 1,0 μA (tipo)
2.6 V a 11 V Distância de alimentação
1Faixa de saída de 5 a 10 V
Área de temperatura ambiente entre 40°C e +85°C
Aplicações
Telefones celulares
Módulos LCD TFT
Câmaras de vídeo
Sistemas de rede, DSL/modems por cabo
Caixas de televisão a cabo
Fornecimentos DSP
Assistentes digitais pessoais
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Dispositivos analógicos |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | anyCAP® |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | 8-VFDFN Pad exposto, CSP |
| Temperatura de funcionamento | -40°C ~ 150°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem do produto do fornecedor | 8-LFCSP (3x3) |
| Voltagem de entrada | 2.6 V ~ 11 V |
| Corrente de saída | 500 mA |
| Voltagem de saída | 1.5 V ~ 10 V |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.2V @ 500mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Voltagem de entrada-MAX | 11 V |
| Corrente de saída | 500 mA |
| Voltagem de entrada MIN | 2.6 V |
| Regulação da carga | 00,04 mV |
| Embalagem | LFCSP-8 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| ADP3334ACP Circuitos de energia |
IC VREG 1.5 V-10 V REGULADOR LDO POSITIVO REGULÁVEL, DROPOUT de 0,4 V, PDSO8, LFCSP-8, REGULADOR LDO POSITIVO de saída única ajustável | Analog Devices Inc. | ADP3334ACPZ-REEL7 contra ADP3334ACP |
| ADP3334ACP-REEL7 Circuitos de energia |
1.5 V-10 V REGULADOR POSITIVO LDO ajustável, 0,4 V DROPOUT, PDSO8, LFCSP-8 | Rochester Electronics LLC | ADP3334ACPZ-REEL7 versus ADP3334ACP-REEL7 |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída 1,5 V ~ 10 V 500mA 8-LFCSP-WD (3x3)
Regulador LDO Pos 1.5V a 10V 0,8A 8-Pin LFCSP EP T/R
Reguladores de tensão lineares Alto Acc 500mA Baixo QI Adj LDO
