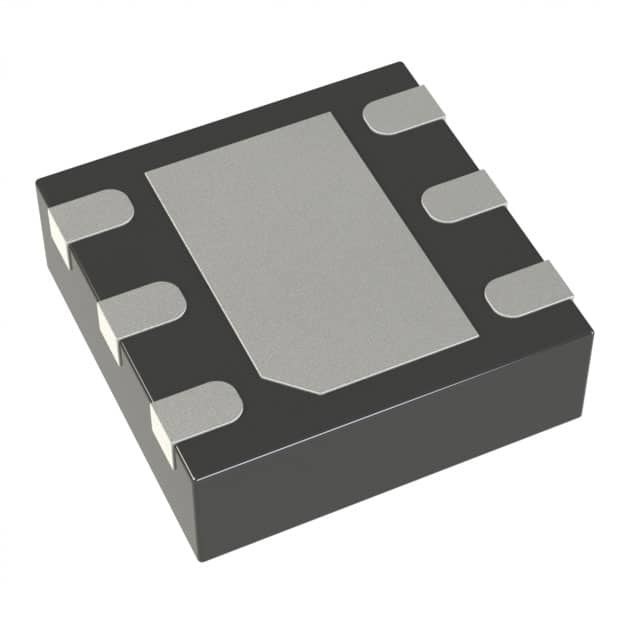

ADP151ACPZ-3.0-R7 IC REG LINEAR 3V 200MA 6LFCSP Dispositivos analógicos Inc.

Descrição geral

O ADP151 é um regulador linear de ruído ultrabaixo e baixa saída que opera de 2,2 V a 5,5 V e fornece até 200 mA de corrente de saída.A baixa tensão de saída de 140 mV a uma carga de 200 mA melhora a eficiência e permite a operação numa ampla gama de tensões de entrada.

Características

Ruído ultrabaixo: 9 μV rms
Não é necessário um condensador de desvio de ruído
Estabilidade com capacitores de entrada e saída cerâmicos de 1 μF
Corrente de saída máxima: 200 mA
Faixa de tensão de entrada: 2,2 V a 5,5 V
Corrente de quiescência baixa IGND = 10 μA com carga 0 IGND = 265 μA com carga de 200 mA
Corrente de desligamento baixa: < 1 μA
Voltagem de baixa saída: 140 mV a uma carga de 200 mA
Precisão inicial: ± 1%
Precisão sobre linha, carga e temperatura: ±2,5%
16 opções de tensão de saída fixa: 1,1 V a 3,3 V
Performance PSRR de 70 dB a 10 kHz
Protecção contra o limite de corrente e sobrecarga térmica
Ativar com controlo lógico
Resistência interna de tração para baixo na entrada EN
Pacote TSOT de 5 comandos
Pacote LFCSP de 6 condutores
WLCSP de 4 bolas, com um passo de 0,4 mm

Aplicações

Fontes de alimentação RF, VCO e PLL
Telefonia móvel
Câmara digital e dispositivos de áudio
Equipamento portátil e a bateria
Regulamento pós-cd-cd
Dispositivos médicos portáteis
