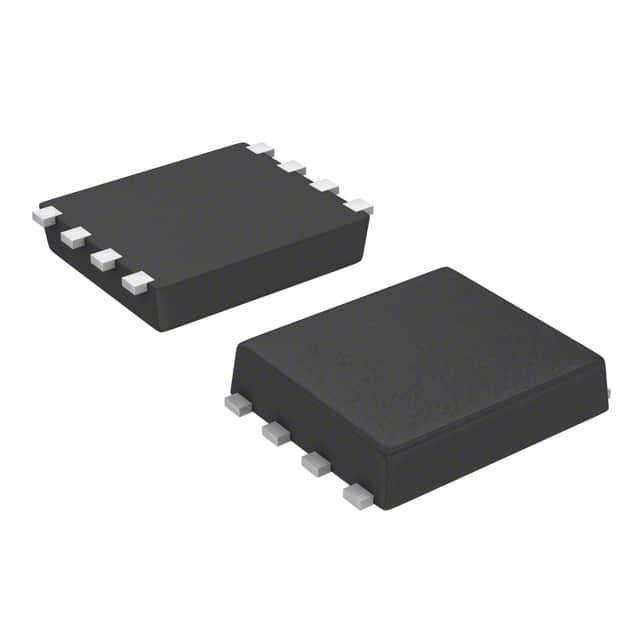

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc

A série S-1133 é um regulador de tensão positiva com baixa tensão de saída, alta precisão de tensão de saída e baixo consumo de corrente (300 mA de corrente de saída) desenvolvido com base na tecnologia CMOS.Pode ser utilizado um condensador cerâmico de 1 μF*1Funciona com baixo consumo de corrente de 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingAlém dos tipos em que a tensão de saída é definida dentro do IC, um tipo para o qual a tensão de saída pode ser definida através de uma resistência externa é adicionado a uma linha (Série S-1133x00).Os pacotes SOT-89-5 e super-pequenos SNT-8A realizam montagem de alta densidadeIsto, além do baixo consumo de corrente, torna a série S-1133 ideal para dispositivos móveis.

■ Características

• Tensão de saída: 1,2 a 6,0 V, selecionável em passos de 0,1 V.
• Ajuste de tensão através de resistência externa: selecionável de 1,8 a 8,2 V (S-1133B00/S-1133A00)
• Faixa de tensão de entrada: 2,0 a 10 V
• Tensão de saída de alta precisão: ±1,0% de precisão (produto de saída de 1,2 a 1,4 V: ±15 mV de precisão)
• Baixa tensão de saída: 130 mV (produto de saída de 3,0 V, IOUT = 100 mA)
• Baixo consumo de corrente: durante o funcionamento: 60 μA tipicamente, 90 μA no máximo.
Durante o desligamento: 0,1 μA tipicamente, 1,0 μA no máximo.
• Corrente de saída: é possível uma saída de 300 mA (a VIN ≥ VOUT(S) + 1,0 V) *1
• Pode utilizar-se um condensador de baixa ESR: pode utilizar-se um condensador cerâmico de 1,0 μF ou mais para os condensadores de entrada e saída.
(Um condensador cerâmico de 2,2 μF ou mais pode ser utilizado para produtos cuja tensão de saída seja igual ou inferior a 1,7 V.)
• Rejeição de ondulação elevada: 70 dB tipicamente (a 1,0 kHz, VOUT = 1,2 V)
• Circuito de protecção de sobrecorrência incorporado: a sobrecorrência do transistor de saída pode ser restringida.
• Circuito de desligamento térmico incorporado: evita danos causados por sobreaquecimento.
• Circuito ON/OFF incorporado: garante uma longa duração da bateria.
• Pequena embalagem: SOT-89-5, SNT-8A
• Produtos sem chumbo

■ Aplicações

• Fornecimento de energia para dispositivos a bateria
• Fornecimento de energia para dispositivos de comunicação
• Fornecimento de energia para aparelhos elétricos domésticos
