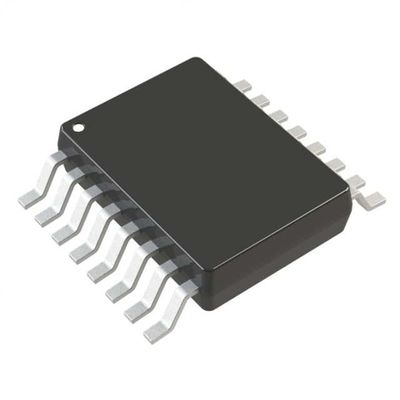

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1,2V 1A 16MSOP Analog Devices Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Fixado |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 10 V |
Tensão - saída (minuto/fixado) | 1.2V | Tensão - saída (máxima) | - |
Queda de Tensão (Máx.) | 0.285V @ 1A | Atual - saída | 1A |
Atual - quieto (Iq) | 3,5 miliampères | Atual - fonte (máxima) | 36 miliampères |
PSRR | 66 dB (120 Hz) | Características do controle | Permita |
Características de proteção | Sobre a corrente, sobre a temperatura, polaridade reversa | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | Almofada exposta 16-TFSOP (0,118", 3,00 mm de largura) |
Pacote de dispositivos do fornecedor | 16-MSOP-EP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
LT3022EMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3055EMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3022EMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3029EMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022EMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3022IMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3022IMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3029HMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055IMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3022IMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3055MPMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3022EMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3022EMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3029EMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3022IMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3029IMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055MPMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3029MPMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055HMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055EMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055EMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055EMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055IMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055IMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055IMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055HMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3055EMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055EMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3029IMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3022IMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3022IMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3055IMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3029HMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055IMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055MPMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055MPMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055MPMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3029MPMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055MPMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3029HMSE | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3055MPMSE#TR | IC REG LIN POS ADJ 500MA 16MSOP |
Descrição de produto
Detalhes do produto
Descrição
O LT®3022 é um regulador linear de tensão de saída muito baixa (VLDOTM) que opera a partir de fontes de entrada simples até 0,9V. O dispositivo fornece corrente de saída de 1A com tensão de saída típica de 145mV.O LT3022 é ideal para aplicações de baixa tensão de entrada a baixa tensão de saídaO regulador otimiza a estabilidade e a resposta transitória com capacitores de saída cerâmica de baixa ESR tão pequenos quanto 10μF.Outras características do LT3022 incluem 0.05% de regulação de linha típica e 0,05% de regulação de carga típica. Em desligamento, a corrente quiescente normalmente cai para 7,5 μA. O circuito de proteção interna inclui proteção de bateria reversa,limitação de corrente, limitador térmico com histerese e protecção contra corrente inversa.
Características
■ Faixa VIN: 0,9 V a 10 V■ Voltagem de saída: 145 mV
■ Corrente de saída: 1A
■ Saída ajustável (VREF = VOUT ((MIN) = 200mV)
■ Tensões de saída fixas: 1,2 V, 1,5 V, 1,8 V
■ Estabilidade com baixa ESR, condensadores de saída cerâmicos (mínimo 10μF)
■ 0,05% Regulação da carga típica de 1mA a 1A
■ Corrente quiescente: 400 μA
■ 7.5μA corrente quiescente típica em desligamento
■ Proteção dos limites de corrente
■ Proteção de bateria inversa sem corrente inversa
■ Limitação térmica com histerese
■ Pacotes DFN e MSOP de 16 pilares (5 mm × 3 mm)
Aplicações
■ Reguladores lineares de elevada eficiência■ Sistemas a bateria
■ Suplementos lógicos
■ Post Regulator para Troca de Fornecimentos
■ Modems sem fio
■ Fornecimentos essenciais de FPGA
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Dispositivos analógicos / Tecnologia linear |
Categoria de produtos | Reguladores de tensão lineares |
Série | - |
Embalagem | Embalagens alternativas de fita e bobina (TR) |
Embalagem | 16-TFSOP (0,118", 3,00 mm de largura) Pad exposto |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Embalagem do produto do fornecedor | 16-MSOP-EP |
Voltagem de entrada | De potência superior a 10 V |
Corrente de saída | 1A |
Voltagem de saída | 1.2V |
Topologia do regulador | Fixação positiva |
Voltagem-Deposição-Típico | 0.145V @ 1A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 1.1A |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 1.2V 1A 16-MSOP-EP
LT3022 - 1A, 0,9V a 10V, regulador linear de baixa saída
