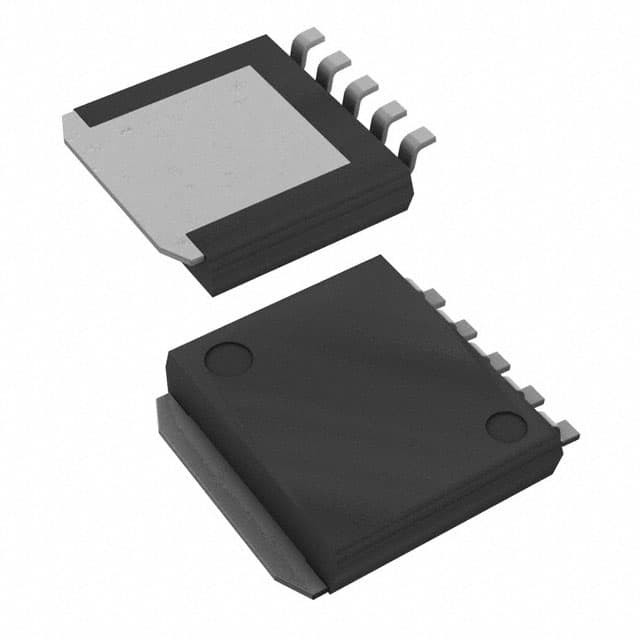

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 Semicondutor Rohm
| Marca | Rohm Semiconductor |
|---|---|
| Número do modelo | BA00DD0WHFP-TR |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 25V |
| Tensão - saída (minuto/fixado) | 1.27V | Tensão - saída (máxima) | 24.3V |
| Queda de Tensão (Máx.) | 0.7V @ 2A | Atual - saída | 2A |
| Atual - quieto (Iq) | 2,5 miliampères | Atual - fonte (máxima) | 5 miliampères |
| PSRR | 55dB (120Hz) | Características do controle | Permita |
| Características de proteção | Sobre corrente, sobre temperatura, sobre tensão | Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | HRP-5 (5 Pistas + Tab) |
| Pacote de dispositivos do fornecedor | HRP-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
Descrição de produto
Detalhes do produto
● Descrição geral
As séries BA00DD0xx e BD00CC0xx são reguladores de baixa saturação disponíveis para saídas de até 2A/1A. A tensão de saída pode ser configurada arbitrariamente usando a resistência externa.Estas séries de reguladores LDO são oferecidos em uma ampla gama de embalagens.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● Características
■ ± 1% de tensão de saída de alta precisão (BA00DD0xx)■ Baixa saturação com saída PNP
■ Circuito de proteção de sobrecorrência incorporado que impede a destruição do IC devido a curtocircuitos de saída
■ Circuito de desligamento térmico incorporado para proteger o IC de danos térmicos devido a sobrecarga
■ Circuito de proteção de sobrevoltagem incorporado que impede a destruição do IC devido a ondas de alimentação
● Aplicações
Utilizáveis em fontes de alimentação DSP para DVDs e CDs, FPDs, televisores, computadores pessoais ou qualquer outro dispositivo de consumo
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | ROHM |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | BA00DD0xx |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | TO-263-6, D2Pak (5 Leads + Tab), TO-263BA |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Ajustável |
| Embalagem do produto do fornecedor | HRP-5 |
| Voltagem de entrada | 3 V ~ 25 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 2A |
| Voltagem de saída | Ajustável |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.45V @ 2A |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Pd-Disposição de Potência | 2.3 W |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | Adj. |
| Voltagem de entrada-MAX | 25 V |
| Corrente de saída | 2 A |
| Voltagem de entrada MIN | + 3 V |
| Regulação da carga | 50 mV |
| Embalagem | HRP-5 |
| Voltagem de saída | 450 mV |
| Regulamento de linha | 35 mV |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| BA00DD0WHFP Circuitos de energia |
Regulador LDO positivo ajustável, 1,257V Min, 1,283V Max, 0,7V Dropout, BIPolar, PSSO5, ROHS COMPLITANT, HRP-5 | ROHM Semicondutor | BA00DD0WHFP-TR versus BA00DD0WHFP |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída ajustável 2A HRP-5
Reguladores de tensão LDO VOLT VAR saída 1.5V-16V
