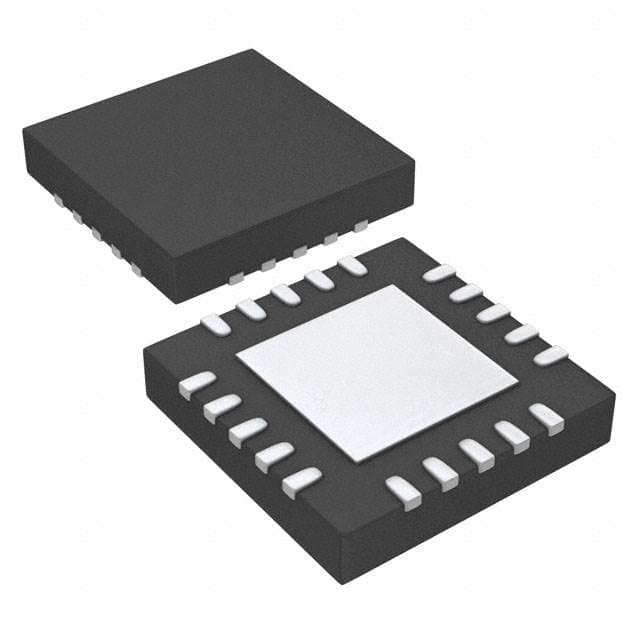

TPS74801RGWR IC REG LIN POS ADJ 1.5A 20VQFN Texas Instruments

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 5.5V |
Tensão - saída (minuto/fixado) | 0.8V | Tensão - saída (máxima) | 3.6V |
Queda de Tensão (Máx.) | 0.16V @ 1.5A | Atual - saída | 1.5A |
Atual - quieto (Iq) | - | Atual - fonte (máxima) | - |
PSRR | 50dB ~ 30dB (1kHz ~ 300kHz) | Características do controle | Habilitar, Potência Boa, Partida Suave |
Características de proteção | Excesso de corrente, excesso de temperatura, curto-circuito, bloqueio de tensão (UVLO) | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 20-VQFN expôs a almofada |
Pacote de dispositivos do fornecedor | 20-VQFN (5x5) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
TPS74801RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A7300RGWR | IC REG LIN POS ADJ 3A 20VQFN | |
TPS7A8300ARGRR | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A8400ARGRR | IC REG LIN POS ADJ/PROG 3A 20QFN | |
TPS74901RGWT | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A8300RGWR | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS74201RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A8500RGRR | IC REG LINEAR POS ADJ 4A 20VQFN | |
TPS74401RGWR | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A8300ARGWT | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A4701RGWT | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS7A3301RGWT | IC REG LIN NEG ADJ 1A 20VQFN | |
TPS7A8500RGRT | IC REG LINEAR POS ADJ 4A 20VQFN | |
TPS74801RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A8300ARGWR | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A8300ARGRT | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A8400ARGRT | IC REG LIN POS ADJ/PROG 3A 20QFN | |
TPS74301RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A8300RGWT | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS74201RGWT | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A8500ARGRT | IC REG LINEAR POS ADJ 4A 20VQFN | |
TPS74801QRGWRQ1 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A8500ARGRR | IC REG LINEAR POS ADJ 4A 20VQFN | |
TPS7A7200RGWR | IC REG LIN POS ADJ 2A 20VQFN | |
TPS7A7300RGWT | IC REG LIN POS ADJ 3A 20VQFN | |
TPS7A8400RGRT | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS74901RGWR | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A7100RGWR | IC REG LIN POS ADJ 1A 20VQFN | |
TPS7A8300RGRR | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A5301QRGRRQ1 | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS74301RGWR | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A5201QRGRRQ1 | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A8400RGRR | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS74201RGRT | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74401RGRR | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A5401QRGRRQ1 | IC REG LINEAR POS ADJ 4A 20VQFN | |
TPS74401RGRT | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A4701MRGWREP | IC REG LIN POS ADJ/PROG 1A 20QFN | |
TPS74401MRGWREP | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A7100RGWT | IC REG LIN POS ADJ 1A 20VQFN | |
TPS7A4700RGWR | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS74401RGWT | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A4701RGWR | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS7A3301RGWR | IC REG LIN NEG ADJ 1A 20VQFN | |
TPS7A4700RGWT | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS7A4701QRGWRQ1 | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS7A8300RGRT | IC REG LINEAR POS ADJ 2A 20VQFN | |
TPS7A4701QRGWTQ1 | IC REG LINEAR POS ADJ 1A 20VQFN | |
TPS7A7200RGWT | IC REG LIN POS ADJ 2A 20VQFN | |
TPS74401RGWRG4 | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS7A8301ARGRR | IC POWER | |
TPS7A8401ARGRR | IC POWER | |
TPS74201RGRR | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS7A7200QRGWREP | IC REG LIN POS ADJ 2A 20VQFN | |
TPS74401RGWTG4 | IC REG LINEAR POS ADJ 3A 20VQFN | |
TPS74201RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74201RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74301RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74301RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74801RGWRG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74801RGWTG4 | IC REG LIN POS ADJ 1.5A 20VQFN | |
TPS74901RGWTG4 | IC REG LINEAR POS ADJ 3A 20VQFN |
Descrição de produto
Detalhes do produto
Descrição:Os reguladores de tensão lineares de circuitos integrados (IC) TPS74801RGWR TI são reguladores de tensão ajustáveis positivos com um estilo de montagem de SMD/SMT. Eles apresentam uma regulação de carga de 0,09 % / A,uma tensão de referência de 0.804 V, e uma faixa de tensão de saída de 796 mV a 3,6 V. A caixa do pacote é um 20-VQFN Exposed Pad, e a série é TPS74801.e a embalagem do dispositivo fornecedor é 20-VQFN (5x5)O número de reguladores é 1.
Estes reguladores são adequados para uma variedade de aplicações, incluindo gestão de energia, alimentação e regulação de tensão.,e portáteis, bem como em automóveis, industriais e eletrônicos de consumo.
Estes reguladores são adequados para uma variedade de aplicações, incluindo gestão de energia, alimentação e regulação de tensão.,e portáteis, bem como em automóveis, industriais e eletrônicos de consumo.
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Texas Instruments |
Categoria de produtos | Reguladores de tensão lineares |
Série | TPS74801 |
Embalagem | Embalagens alternativas |
Peso unitário | 0.002469 onças |
Estilo de montagem | SMD/SMT |
Embalagem | Pad 20-VQFN Exposto |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Ajustável |
Embalagem do produto do fornecedor | O número de veículos deve ser igual ou superior a: |
Voltagem de entrada | 0.8 V ~ 5.5 V |
Número de saídas | 1 Produção |
Corrente de saída | 1.5A |
Voltagem de saída | 0.8 V ~ 3.6 V |
Topologia do regulador | Ajustável positivamente |
Voltagem-Deposição-Típico | 0.06V @ 1,5A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 2A |
Pd-Disposição de Potência | 2.74 W |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de saída | 796 mV a 3,6 V |
Voltagem de entrada-MAX | 5.5 V |
Corrente de saída | 1.5 A |
Voltagem de entrada MIN | + 0,8 V |
Regulação da carga | 00,09 % / A |
Precisão de regulação da tensão | 00,5% |
Kit de Desenvolvimento de Software | TPS74801EVM-177 |
Embalagem | VQFN-20 |
Ib-Input-Bias-Current | 1 mA |
Voltagem de referência | 0.804 V |
Voltagem de saída | 00,06 V a 1500 mA |
Voltagem de saída máxima | 165 mV a 1,5 A |
Regulamento de linha | 00,03 % / V |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
TPS74801QRGWRQ1 Circuitos de energia |
Regulador LDO de saída única automotiva 1.5A, ajustável (0,8V a 3,6V), arranque suave programável 20-VQFN -40 a 125 | Texas Instruments | TPS74801RGWR vs TPS74801QRGWRQ1 |
TPS74801RGWT Circuitos de energia |
Regulador LDO de saída única de 1,5 A, ajustável (0,8V a 3,6V), arranque suave programável 20-VQFN -40 a 125 | Texas Instruments | TPS74801RGWR vs TPS74801RGWT |
TPS74801RGWRG4 Circuitos de energia |
Regulador LDO de saída única de 1,5 A, ajustável (0,8V a 3,6V), arranque suave programável 20-VQFN -40 a 125 | Texas Instruments | TPS74801RGWR vs TPS74801RGWRG4 |
TPS74801RGWTG4 Circuitos de energia |
Regulador LDO de saída única de 1,5 A, ajustável (0,8V a 3,6V), arranque suave programável 20-VQFN -40 a 125 | Texas Instruments | TPS74801RGWR vs TPS74801RGWTG4 |
Descrições
Regulador de tensão linear IC ajustável positivo 1 saída 0,8 V ~ 3,6 V 1,5 A 20-VQFN (5x5)
Regulador LDO Pos 0,796V a 3,6V 1,5A 20-Pin VQFN EP T/R
Reguladores de tensão LDO Sgl Saída LDO 1.5A Adj 0,8 a 3,3V
