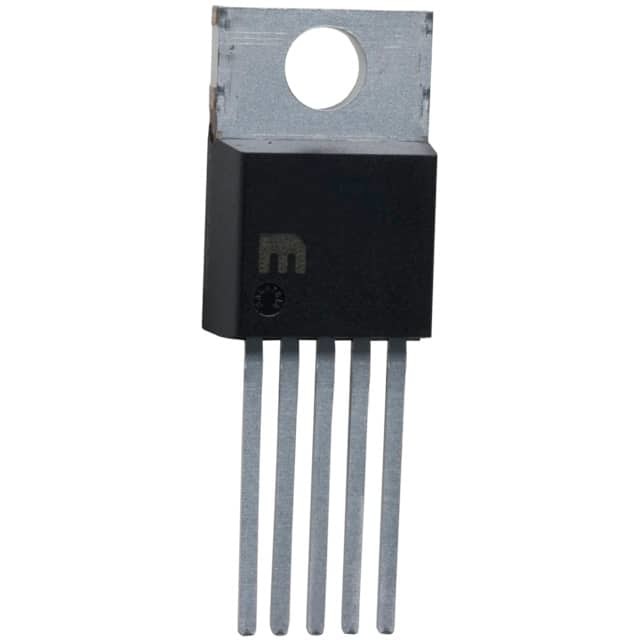

MIC29302WT IC REG LINEAR POS ADJ 3A TO220-5 Tecnologia de microchip
| Marca | Microchip Technology |
|---|---|
| Número do modelo | mic29302WT |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Ajustável |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 26V |
| Tensão - saída (minuto/fixado) | 1.25V | Tensão - saída (máxima) | 25V |
| Queda de Tensão (Máx.) | 0.6V @ 3A | Atual - saída | 3A |
| Atual - quieto (Iq) | - | Atual - fonte (máxima) | - |
| PSRR | - | Características do controle | Permita |
| Características de proteção | Sobre corrente, sobre temperatura, polaridade inversa, tensão transitória | Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Através do Buraco | Embalagem / Caixa | TO-220-5 |
| Pacote de dispositivos do fornecedor | TO-220-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MIC29302WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29503WT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC29312WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29151-5.0WT | IC REG LINEAR 5V 1.5A TO220-5 | |
| MIC29201-5.0WT | IC REG LINEAR 5V 400MA TO220-5 | |
| MIC29303WT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29301-12WT | IC REG LINEAR 12V 3A TO220-5 | |
| MIC29301-3.3WT | IC REG LINEAR 3.3V 3A TO220-5 | |
| MIC29372WT | IC REG LIN POS ADJ 750MA TO220-5 | |
| MIC29301-5.0WT | IC REG LINEAR 5V 3A TO220-5 | |
| MIC29202WT | IC REG LIN POS ADJ 400MA TO220-5 | |
| MIC29501-5.0WT | IC REG LINEAR 5V 5A TO220-5 | |
| MIC29502WT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC2941AWT | IC REG LIN POS ADJ 1.25A TO220-5 | |
| MIC29152WT | IC REG LIN POS ADJ 1.5A TO220-5 | |
| MIC29151-12WT | IC REG LINEAR 12V 1.5A TO220-5 | |
| MIC29151-3.3WT | IC REG LINEAR 3.3V 1.5A TO220-5 | |
| MIC29371-5.0WT | IC REG LINEAR 5V 750MA TO220-5 | |
| MIC29201-3.3WT | IC REG LINEAR 3.3V 400MA TO220-5 | |
| MIC39151-1.65WT | IC REG LINEAR 1.65V 1.5A TO220-5 | |
| MIC39151-1.8WT | IC REG LINEAR 1.8V 1.5A TO220-5 | |
| MIC39301-1.8WT | IC REG LINEAR 1.8V 3A TO220-5 | |
| MIC39301-2.5WT | IC REG LINEAR 2.5V 3A TO220-5 | |
| MIC39151-2.5WT | IC REG LINEAR 2.5V 1.5A TO220-5 | |
| MIC29201-12WT | IC REG LINEAR 12V 400MA TO220-5 | |
| MIC29201-4.8WT | IC REG LIN 4.85V 400MA TO220-5 | |
| MIC29371-3.3WT | IC REG LINEAR 3.3V 750MA TO220-5 | |
| MIC39501-1.8WT | IC REG LINEAR 1.8V 5A TO220-5 | |
| MIC39501-2.5WT | IC REG LINEAR 2.5V 5A TO220-5 | |
| MIC29501-3.3WT | IC REG LINEAR 3.3V 5A TO220-5 | |
| MIC29151-5.0BT | IC REG LINEAR 5V 1.5A TO220-5 | |
| MIC29152BT | IC REG LIN POS ADJ 1.5A TO220-5 | |
| MIC29302BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29371-5.0BT | IC REG LINEAR 5V 750MA TO220-5 | |
| MIC29372BT | IC REG LIN POS ADJ 750MA TO220-5 | |
| MIC2941ABT | IC REG LIN POS ADJ 1.25A TO220-5 | |
| MIC29502BT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC29151-12BT | IC REG LINEAR 12V 1.5A TO220-5 | |
| MIC29151-3.3BT | IC REG LINEAR 3.3V 1.5A TO220-5 | |
| MIC29151-4.2BT | IC REG LINEAR 4.2V 1.5A TO220-5 | |
| MIC29201-12BT | IC REG LINEAR 12V 400MA TO220-5 | |
| MIC29201-3.3BT | IC REG LINEAR 3.3V 400MA TO220-5 | |
| MIC29201-4.8BT | IC REG LIN 4.85V 400MA TO220-5 | |
| MIC29201-5.0BT | IC REG LINEAR 5V 400MA TO220-5 | |
| MIC29202BT | IC REG LIN POS ADJ 400MA TO220-5 | |
| MIC29301-3.3BT | IC REG LINEAR 3.3V 3A TO220-5 | |
| MIC29301-5.0BT | IC REG LINEAR 5V 3A TO220-5 | |
| MIC29301BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29303BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29311-5.1BT | IC REG LINEAR 5.1V 3A TO220-5 | |
| MIC29312BT | IC REG LINEAR POS ADJ 3A TO220-5 | |
| MIC29371-3.3BT | IC REG LINEAR 3.3V 750MA TO220-5 | |
| MIC29501-3.3BT | IC REG LINEAR 3.3V 5A TO220-5 | |
| MIC29501-5.0BT | IC REG LINEAR 5V 5A TO220-5 | |
| MIC29503BT | IC REG LINEAR POS ADJ 5A TO220-5 | |
| MIC39151-1.65BT | IC REG LINEAR 1.65V 1.5A TO220-5 | |
| MIC39151-1.8BT | IC REG LINEAR 1.8V 1.5A TO220-5 | |
| MIC39151-2.5BT | IC REG LINEAR 2.5V 1.5A TO220-5 | |
| MIC39301-1.8BT | IC REG LINEAR 1.8V 3A TO220-5 | |
| MIC39301-2.5BT | IC REG LINEAR 2.5V 3A TO220-5 | |
| MIC39501-1.8BT | IC REG LINEAR 1.8V 5A TO220-5 | |
| MIC39501-2.5BT | IC REG LINEAR 2.5V 5A TO220-5 | |
| MIC29311-5.1WT | IC REG LINEAR 5.1V 3A TO220-5 |
Descrição de produto
Detalhes do produto
Descrição geral
Os MIC29150/29300/29500/29750 são reguladores de tensão de alta corrente, alta precisão e baixa queda.Estes reguladores apresentam tensões de saída típicas de 350 mV a 425 mV (carga total) e corrente de solo muito baixaProjetados para cargas de corrente elevada, estes dispositivos encontram também aplicações em sistemas críticos de baixa corrente, extremamente baixos,onde os seus pequenos valores de tensão de saída e corrente de terra são atributos importantes.
Características
• Capacidade de alta correnteMIC29150/29151/29152/291531.5A
MIC29300/29301/29302/29303 3A
MIC29500/29501/29502/29503 5A
MIC29750/29751/297527.5A
• Voltagem de baixa queda
• Corrente baixa do solo
• Tolerância garantida de 1%
• Resposta transitória extremamente rápida
• Bateria reversa e protecção contra descarga de carga
• Modo de desligamento de corrente zero (versões de 5 pinos)
• Saída de sinais de sinalização de erro fora de regulamentação (versões de 5 pinos)
• Também caracterizado para cargas menores com especificações de desempenho líderes na indústria
• Voltagem fixa e versões ajustáveis
Aplicações
• Equipamentos a bateria• Sistemas informáticos de elevada eficiência verdes
• Eletrónica automóvel
• Fornecedores lineares inferiores de elevada eficiência
• Regulador de perdas de alta eficiência para a troca de alimentação
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Tecnologia de microchip |
| Categoria de produtos | Chips IC |
| Série | MIC29302 |
| Embalagem | Tubos |
| Peso unitário | 0.105822 onças |
| Estilo de montagem | Através do Buraco |
| Embalagem | TO-220-5 |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Através do Buraco |
| Tipo de saída | Ajustável |
| Embalagem do produto do fornecedor | TO-220-5 |
| Voltagem de entrada | Até 26 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 3A |
| Voltagem de saída | 1.25 V ~ 26 V |
| Topologia do regulador | Ajustável positivamente |
| Voltagem-Deposição-Típico | 0.37V @ 3A |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Pd-Disposição de Potência | Limitado internamente |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | Adj. |
| Voltagem de entrada-MAX | 26 V |
| Corrente de saída | 3 A |
| Regulação da carga | 0.2 % |
| Precisão de regulação da tensão | 1 % |
| Embalagem | TO-220-5 |
| Ib-Input-Bias-Current | 120 nA |
| Voltagem de referência | 1.24 V |
| Voltagem de saída máxima | 600 mV |
| Regulamento de linha | 00,06 % |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| LM1117IMP-ADJ/NOPB Circuitos de energia |
Economização de espaço Regulador linear de baixa saída de 800 mA com limite de corrente interna 4-SOT-223 -40 a 125 | Texas Instruments | MIC29302WT vs LM1117IMP-ADJ/NOPB |
| AMS1117 Circuitos de energia |
Regulador LDO positivo ajustável, PDSO3, compatível com a ROHS, PLÁSTICO, SOT-223, 4 PIN | Advanced Monolithic Systems Inc. | MIC29302WT versus AMS1117 |
| LM1117IMPX-ADJ/NOPB Circuitos de energia |
Economização de espaço Regulador linear de baixa saída de 800 mA com limite de corrente interna 4-SOT-223 -40 a 125 | Texas Instruments | MIC29302WT vs LM1117IMPX-ADJ/NOPB |
| LM1117MPX-ADJ/NOPB Circuitos de energia |
Economização de espaço Regulador linear de baixa saída de 800 mA com limite de corrente interna 4-SOT-223 0 a 125 | Texas Instruments | MIC29302WT vs LM1117MPX-ADJ/NOPB |
| LM1117MP-ADJ/NOPB Circuitos de energia |
Economização de espaço Regulador linear de baixa saída de 800 mA com limite de corrente interna 4-SOT-223 0 a 125 | Texas Instruments | MIC29302WT vs LM1117MP-ADJ/NOPB |
| MIC29502WT Circuitos de energia |
1.25 V-25 V REGULADOR LDO POSITIVO ajustável, 0,6 V DROPOUT, SFM5 | Microchip Technology Inc. | MIC29302WT versus MIC29502WT |
| Reg. n.o 117 Circuitos de energia |
1A Regulador positivo de baixa saída 4-SOT-223 -40 a 125 | Texas Instruments | MIC29302WT versus REG1117 |
| NCV1117STAT3G Circuitos de energia |
Regulador de tensão linear, 1 A, PSRR alto Vout: Adj, SOT-223 4 LEAD, 4000-REEL | ON Semicondutor | MIC29302WT versus NCV1117STAT3G |
| NCP1117STAT3G Circuitos de energia |
Regulador LDO, 1 A, fixo e ajustável, Vout positivo: Adj, SOT-223 4 LEAD, 4000-REEL | ON Semicondutor | MIC29302WT versus NCP1117STAT3G |
Descrições
Regulador de tensão linear IC ajustável positivo 1 Saída 1.25 V ~ 26 V 3A TO-220-5
Regulador LDO Pos 1.25V a 26V 3A Automóvel 5-Pin ((5+Tab) TO-220 tubo
Reguladores de tensão LDO 3.0A LDO Adj. + desligamento
