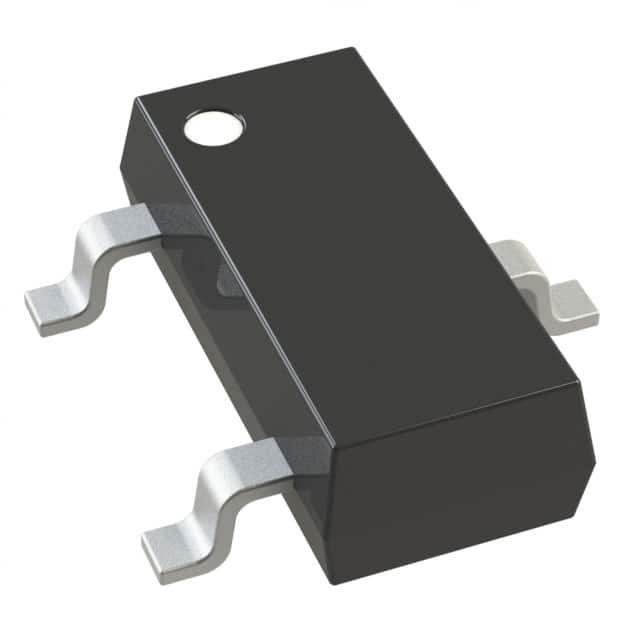

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Tecnologia de microchip
| Marca | Microchip Technology |
|---|---|
| Número do modelo | MCP1700T-3302E/TT |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Fixado |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 6V |
| Tensão - saída (minuto/fixado) | 3.3V | Tensão - saída (máxima) | - |
| Queda de Tensão (Máx.) | 0.35V @ 250mA | Atual - saída | 250mA |
| Atual - quieto (Iq) | µA 4 | Atual - fonte (máxima) | - |
| PSRR | 44dB (100Hz) | Características do controle | - |
| Características de proteção | Sobre a corrente, sobre a temperatura, procurar um caminho mais curto | Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| MCP1700T-3302E/TT | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1700T-3002E/TT | IC REG LINEAR 3V 250MA SOT23-3 | |
| MCP1700T-2802E/TT | IC REG LINEAR 2.8V 250MA SOT23-3 | |
| MCP1700T-1802E/TT | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-1202E/TT | IC REG LINEAR 1.2V 200MA SOT23-3 | |
| MCP1700T-3602E/TT | IC REG LINEAR 3.6V 250MA SOT23-3 | |
| MCP1700T-2002E/TT | IC REG LINEAR 2V 200MA SOT23-3 | |
| TC595002ECBTR | IC REG LINEAR -5V 100MA SOT23-3 | |
| MCP1700T-1502E/TT | IC REG LINEAR 1.5V 200MA SOT23-3 | |
| MCP1700T-3102E/TT | IC REG LINEAR 3.1V 250MA SOT23-3 | |
| MCP1700T-3502E/TT | IC REG LINEAR 3.5V 250MA SOT23-3 | |
| MCP1700T-2302E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| TC593002ECBTR | IC REG LINEAR -3V 80MA SOT23-3 | |
| MCP1811AT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1700T-2502E/TT | IC REG LINEAR 2.5V 250MA SOT23-3 | |
| MCP1812AT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1700T-5002E/TT | IC REG LINEAR 5V 250MA SOT23-3 | |
| MCP1799T-5002H/TT | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TT | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1700T-2202E/TT | IC REG LINEAR 2.2V 200MA SOT23-3 | |
| MCP1700T-2702E/TT | IC REG LINEAR 2.7V 250MA SOT23-3 | |
| MCP1700T-2102E/TT | IC REG LINEAR 2.1V 200MA SOT23-3 | |
| MCP1700T-2402E/TT | IC REG LINEAR 2.4V 200MA SOT23-3 | |
| MCP1700T-2602E/TT | IC REG LINEAR 2.6V 250MA SOT23-3 | |
| MCP1700T-2902E/TT | IC REG LINEAR 2.9V 250MA SOT23-3 | |
| MCP1700T-4002E/TT | IC REG LINEAR 4V 250MA SOT23-3 | |
| MCP1700T-2301E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| MCP1700T-1802E/TTVAO | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-3302E/TTVAO | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1799T-5002H/TTVAO | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TTVAO | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1810T-12I/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1810T-15I/TT | IC REG LINEAR 1.5V 150MA SOT23-3 | |
| MCP1810T-18I/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1810T-20I/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1810T-25I/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1810T-30I/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1810T-33I/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1810T-35I/TT | IC REG LINEAR 3.5V 150MA SOT23-3 | |
| MCP1811AT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811AT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811AT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811AT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811AT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811AT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811AT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811AT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1811BT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811BT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1811BT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811BT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811BT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811BT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811BT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811BT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811BT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1812AT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812AT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812AT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812AT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812AT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812AT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812AT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812AT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1812BT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812BT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1812BT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812BT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812BT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812BT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812BT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812BT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812BT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1810T-36I/TT | IC REG LINEAR 150MA SOT23 |
Descrição de produto
Detalhes do produto
Descrição geral
O MCP1700 é uma família de reguladores de tensão de baixa queda (LDO) CMOS que podem fornecer até 250 mA de corrente enquanto consomem apenas 1,6 μA de corrente quiescente (típica).A gama de funcionamento de entrada é especificada a partir de 2.3V a 6.0V, tornando-se uma escolha ideal para aplicações alimentadas por duas e três pilhas primárias, bem como aplicações alimentadas por uma única pilha de iões de lítio.
Características
• 1.6 μA Corrente de Quiescência Típica• Faixa de tensão de funcionamento de entrada: 2,3 V a 6,0 V
• Faixa de tensão de saída: 1,2 V a 5,0 V
• Corrente de saída de 250 mA para tensões de saída ≥ 2,5 V
• Corrente de saída de 200 mA para tensões de saída < 2,5 V
• Voltagem de baixa saída (LDO)
- 178 mV típico @ 250 mA para VOUT = 2,8V
• 0,4% Tolerância típica de tensão de saída
• Opções de tensão de saída padrão:
- 1.2V, 1.8V, 2.5V, 3.0V, 3.3V, 5.0V
• Estável com condensador de saída cerâmica de 1,0 μF
• Proteção contra curto-circuito
• Protecção contra a sobre-temperatura
Aplicações
• Dispositivos movidos a bateria• Circuitos de alarme movidos a bateria
• Detectores de fumo
• Detectores de CO2
• Pagers e celulares
• Pacotes de baterias inteligentes
• Voltagem de referência de corrente quiescente baixa
• PDAs
• Câmeras digitais
• Potência do microcontrolador
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | Tecnologia de microchip |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | - |
| Embalagem | Embalagens alternativas |
| Peso unitário | 0.050717 onças |
| Estilo de montagem | SMD/SMT |
| Embalagem | TO-236-3, SC-59, SOT-23-3 |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Tipo de saída | Fixado |
| Embalagem do produto do fornecedor | SOT-23-3 |
| Voltagem de entrada | Até 6V |
| Número de saídas | 1 Produção |
| Corrente de saída | 250 mA |
| Voltagem de saída | 3.3V |
| Topologia do regulador | Fixação positiva |
| Voltagem-Deposição-Típico | 0.178V @ 250mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Pd-Disposição de Potência | 0.3696 W |
| Temperatura máxima de funcionamento | + 125 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Voltagem de saída | 3.3 V |
| Voltagem de entrada-MAX | 6 V |
| Corrente de saída | 250 mA |
| Voltagem de entrada MIN | + 2,3 V |
| Regulação da carga | 1 % |
| Precisão de regulação da tensão | 3 % |
| Embalagem | SOT-23-3 |
| Ib-Input-Bias-Current | 1.6 uA |
| Corrente quiescente | 4 uA |
| Voltagem de saída | 0.178 V a 250 mA |
| Voltagem de saída máxima | 350 mV |
| Regulamento de linha | 00,75 % / V |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 3.3V 250mA SOT-23-3
LDO Regulador Pos 3.3V 0.25A Automóvel 3-Pin SOT-23 T/R
Reguladores de tensão LDO 250mA Adj LDO 2%
