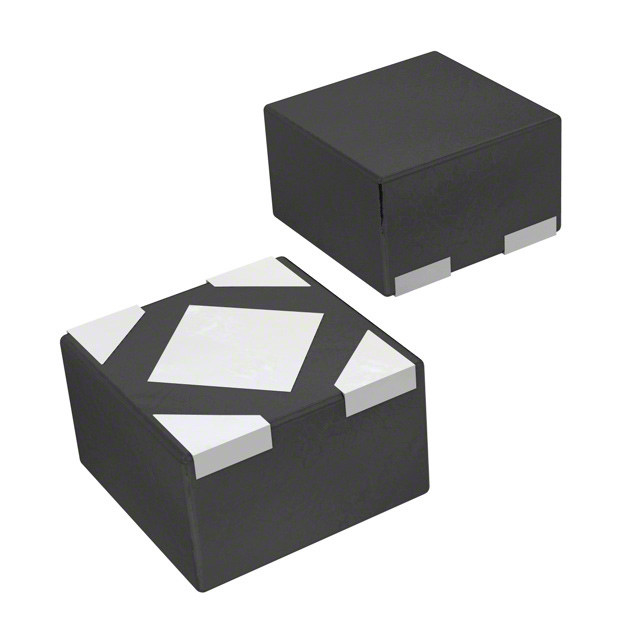

NCP114AMX330TCG IC REG LINEAR 3.3V 300MA 4UDFN em semi
| Marca | onsemi |
|---|---|
| Número do modelo | NCP114AMX330TCG |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Fixado |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 5.5V |
| Tensão - saída (minuto/fixado) | 3.3V | Tensão - saída (máxima) | - |
| Queda de Tensão (Máx.) | 0.2V @ 300mA | Atual - saída | 300mA |
| Atual - quieto (Iq) | µA 95 | Atual - fonte (máxima) | - |
| PSRR | 75dB (1kHz) | Características do controle | Permita |
| Características de proteção | Sobre a corrente, sobre a temperatura | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 4-UDFN expôs a almofada |
| Pacote de dispositivos do fornecedor | 4-UDFN (1.0x1.0) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| NCP114AMX330TCG | IC REG LINEAR 3.3V 300MA 4UDFN | |
| NCP114AMX330TBG | IC REG LINEAR 3.3V 300MA 4UDFN | |
| NCP114AMX280TCG | IC REG LINEAR 2.8V 300MA 4UDFN | |
| NCP114AMX180TCG | IC REG LINEAR 1.8V 300MA 4UDFN | |
| NCP114AMX250TCG | IC REG LINEAR 2.5V 300MA 4UDFN | |
| NCP114BMX180TCG | IC REG LINEAR 1.8V 300MA 4UDFN | |
| NCP114AMX120TCG | IC REG LINEAR 1.2V 300MA 4UDFN | |
| NCP114AMX120TBG | IC REG LINEAR 1.2V 300MA 4UDFN | |
| NCP114AMX300TCG | IC REG LINEAR 3V 300MA 4UDFN | |
| NCP114AMX180TBG | IC REG LINEAR 1.8V 300MA 4UDFN | |
| NCP114AMX115TCG | IC REG LINEAR 1.15V 300MA 4UDFN | |
| NCP114AMX125TCG | IC REG LINEAR 1.25V 300MA 4UDFN | |
| NCP114AMX135TCG | IC REG LINEAR 1.35V 300MA 4UDFN | |
| NCP114AMX185TCG | IC REG LINEAR 1.85V 300MA 4UDFN | |
| NCP114AMX160TCG | IC REG LINEAR 1.6V 300MA 4UDFN | |
| NCP114AMX075TCG | IC REG LINEAR 0.75V 300MA 4UDFN | |
| NCP114BMX250TCG | IC REG LINEAR 2.5V 300MA 4UDFN | |
| NCP114AMX105TCG | IC REG LINEAR 1.05V 300MA 4UDFN | |
| NCP114AMX280TBG | IC REG LINEAR 2.8V 300MA 4UDFN | |
| NCP114AMX090TAG | IC REG LINEAR 0.9V 300MA 4UDFN | |
| NCP114AMX270TCG | IC REG LINEAR 2.7V 300MA 4UDFN | |
| NCP114AMX310TBG | IC REG LINEAR 3.1V 300MA 4UDFN | |
| NCP114AMX350TCG | IC REG LINEAR 3.5V 300MA 4UDFN | |
| NCP114AMX290TCG | IC REG LINEAR 2.9V 300MA 4UDFN | |
| NCP114AMX250TBG | IC REG LINEAR 2.5V 300MA 4UDFN | |
| NCP114AMX310TCG | IC REG LINEAR 3.1V 300MA 4UDFN | |
| NCP114AMX360TCG | IC REG LINEAR 3.6V 300MA 4UDFN | |
| NCP114AMX130TCG | IC REG LINEAR 1.3V 300MA 4UDFN | |
| NCP114BMX150TCG | IC REG LINEAR 1.5V 300MA 4UDFN | |
| NCP114BMX120TCG | IC REG LINEAR 1.2V 300MA 4UDFN | |
| NCP103AMX260TCG | IC REG LINEAR 2.6V 150MA 4UDFN | |
| NCP103AMX105TCG | IC REG LINEAR 1.05V 150MA 4UDFN | |
| NCP103AMX110TCG | IC REG LINEAR 1.1V 150MA 4UDFN | |
| NCP114AMX080TCG | IC REG LINEAR 0.8V 300MA 4UDFN | |
| NCP114AMX110TCG | IC REG LINEAR 1.1V 300MA 4UDFN | |
| NCP103AMX180TCG | IC REG LINEAR 1.8V 150MA 4UDFN | |
| NCP114AMX220TCG | IC REG LINEAR 2.2V 300MA 4UDFN | |
| NCP114AMX100TCG | IC REG LINEAR 1V 300MA 4UDFN | |
| NCP114BMX300TCG | IC REG LINEAR 3V 300MA 4UDFN | |
| NCP114AMX090TCG | IC REG LINEAR 0.9V 300MA 4UDFN | |
| NCP114BMX330TCG | IC REG LINEAR 3.3V 300MA 4UDFN | |
| NCP114AMX150TCG | IC REG LINEAR 1.5V 300MA 4UDFN | |
| NCP114AMX285TCG | IC REG LINEAR 2.85V 300MA 4UDFN | |
| NCP114AMX260TCG | IC REG LINEAR 2.6V 300MA 4UDFN | |
| NCP114BMX100TCG | IC REG LINEAR 1V 300MA 4UDFN | |
| NCP114AMX210TCG | IC REG LINEAR 2.1V 300MA 4UDFN | |
| NCP114AMX320TCG | IC REG LINEAR 3.2V 300MA 4UDFN | |
| NCP114AMX345TCG | IC REG LINEAR 3.45V 300MA 4UDFN | |
| NCP114AMX240TCG | IC REG LINEAR 2.4V 300MA 4UDFN | |
| NCP114AMX110TBG | IC REG LINEAR 1.1V 300MA 4UDFN | |
| NCP103BMX330TCG | IC REG LINEAR 3.3V 150MA 4UDFN | |
| NCP103AMX120TCG | IC REG LINEAR 1.2V 150MA 4UDFN | |
| NCP103AMX280TCG | IC REG LINEAR 2.8V 150MA 4UDFN | |
| NCP103AMX300TCG | IC REG LINEAR 3V 150MA 4UDFN | |
| NCP103AMX330TCG | IC REG LINEAR 3.3V 150MA 4UDFN | |
| NCP103AMX100TCG | IC REG LINEAR 1V 150MA 4UDFN | |
| NCP103AMX125TCG | IC REG LINEAR 1.25V 150MA 4UDFN | |
| NCP103AMX130TCG | IC REG LINEAR 1.3V 150MA 4UDFN | |
| NCP103AMX150TCG | IC REG LINEAR 1.5V 150MA 4UDFN | |
| NCP103AMX160TCG | IC REG LINEAR 1.6V 150MA 4UDFN | |
| NCP103AMX185TCG | IC REG LINEAR 1.85V 150MA 4UDFN | |
| NCP103AMX210TCG | IC REG LINEAR 2.1V 150MA 4UDFN | |
| NCP103AMX220TCG | IC REG LINEAR 2.2V 150MA 4UDFN | |
| NCP103AMX285TCG | IC REG LINEAR 2.85V 150MA 4UDFN | |
| NCP103AMX310TCG | IC REG LINEAR 3.1V 150MA 4UDFN | |
| NCP103AMX345TCG | IC REG LINEAR 3.45V 150MA 4UDFN | |
| NCP103AMX350TCG | IC REG LINEAR 3.5V 150MA 4UDFN | |
| NCP114BMX280TCG | IC REG LINEAR 2.8V 300MA 4UDFN | |
| NCP103AMX240TCG | IC REG LINEAR 2.4V 150MA 4UDFN | |
| NCP103AMX270TCG | IC REG LINEAR 2.7V 150MA 4UDFN | |
| NCP103BMX250TCG | IC REG LINEAR 2.5V 150MA 4UDFN | |
| NCP103AMX090TCG | IC REG LINEAR 0.9V 150MA 4UDFN | |
| NCP103AMX250TCG | IC REG LINEAR 2.5V 150MA 4UDFN | |
| NCP103AMX320TCG | IC REG LINEAR 3.2V 150MA 4UDFN | |
| NCP103AMX360TCG | IC REG LINEAR 3.6V 150MA 4UDFN | |
| NCP114BMX075TCG | IC REG LINEAR 0.75V 300MA 4UDFN | |
| NCP103BMX180TCG | IC REG LINEAR 1.8V 150MA 4UDFN |
Descrição de produto
Detalhes do produto
1.0 A Reguladores de tensão fixa e reguladora de baixa saída
A série NCP1117 são reguladores de tensão positiva de baixa saída que são capazes de fornecer uma corrente de saída superior a 1,0 A com uma tensão de saída máxima de 1.2 V a 800 mA acima da temperaturaEsta série contém oito tensões de saída fixas de 1,5 V, 1,8 V, 2,0 V, 2,5 V, 2,85 V, 3,3 V, 5,0 V e 12 V que não têm qualquer requisito de carga mínima para manter a regulação.Também está incluída uma versão de saída ajustável que pode ser programada a partir de 1.25 V a 18.8 V com duas resistências externas. No corte do chip ajusta a tensão de referência/de saída com uma precisão de ±1,0%. As características de proteção interna consistem em limitar a corrente de saída,compensação da área de operação seguraA série NCP1117 pode operar com entrada de até 20 V. Os dispositivos estão disponíveis nos pacotes SOT-223 e DPAK.
Características
• Corrente de saída superior a 1,0 A• 1,2 V Tensão máxima de saída a 800 mA
• Tensões de saída fixas de 1,5 V, 1,8 V, 2,0 V, 2,5 V, 2,85 V, 3,3 V, 5,0 V e 12 V
• Opção de tensão de saída ajustável
• Nenhum requisito de carga mínima para dispositivos de saída de tensão fixa
• Tensão de referência/de saída reduzida a ±1,0%
• Limite de corrente, segurança de funcionamento e protecção contra desligamento térmico
• Função a entrada de 20 V
• Prefixo NCV para aplicações automotivas e outras que exijam alterações de local e controlo
• Disponíveis pacotes livres de Pb
Aplicações
• Ponto de regulamentação dos equipamentos de consumo e industriais• Terminação SCSI ativa para versão 2.85 V
• Regulamento relativo à troca de postos de alimentação
• Controladores de disco rígido
• Carregadores de bateria
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | semi- |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | - |
| Embalagem | Embalagens alternativas |
| Estilo de montagem | SMD/SMT |
| Embalagem | Pad 4-UDFN Exposto |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem do produto do fornecedor | 4-UDFN (1.0x1.0) |
| Voltagem de entrada | Até 5,5 V |
| Corrente de saída | 300 mA |
| Voltagem de saída | 3.3V |
| Topologia do regulador | Fixação positiva |
| Voltagem-Deposição-Típico | 0.135V @ 300mA |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | 300 mA |
| Embalagem | UDFN-4 |
Descrições
Regulador de tensão linear IC positivo fixo 1 Saída 3.3V 300mA 4-UDFN (1.0x1.0)
Regulador LDO Pos 3.3V 0.3A 4-Pin UDFN EP T/R
Reguladores de tensão LDO 300 MA CMOS LDO AD OPTION
