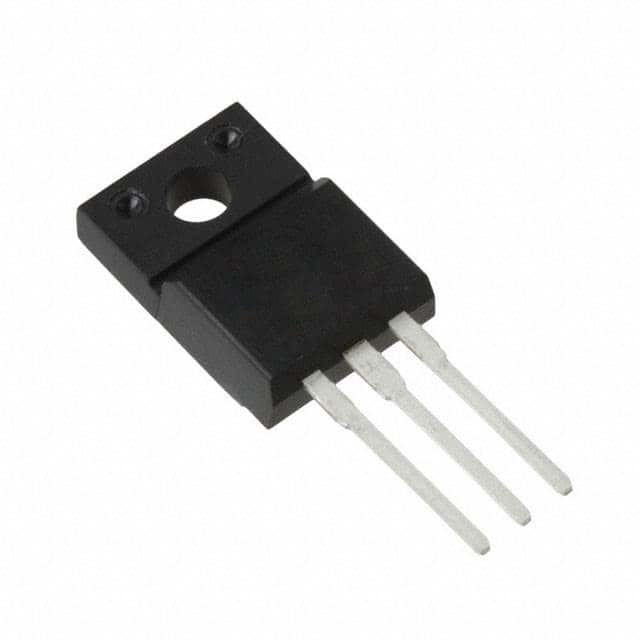

NJM7805FA IC REG LINEAR 5V 1.5A TO220F Nisshinbo Micro Devices Inc.
| Marca | Nisshinbo Micro Devices Inc. |
|---|---|
| Número do modelo | NJM7805FA |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | Em estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Configuração de saída | Positivo | Tipo de saída | Fixado |
|---|---|---|---|
| Número de reguladores | 1 | Tensão - entrada (máximo) | 35V |
| Tensão - saída (minuto/fixado) | 5V | Tensão - saída (máxima) | - |
| Queda de Tensão (Máx.) | - | Atual - saída | 1.5A |
| Atual - quieto (Iq) | 6 mA | Atual - fonte (máxima) | - |
| PSRR | 78 dB (120 Hz) | Características do controle | - |
| Características de proteção | Sobretemperatura, Curto-Circuito | Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Através do Buraco | Embalagem / Caixa | Bloco TO-220-3 completo |
| Pacote de dispositivos do fornecedor | TO-220F |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Part Number | Description | |
|---|---|---|
| NJM7805FA | IC REG LINEAR 5V 1.5A TO220F | |
| NJM78M12FA | IC REG LINEAR 12V 500MA TO220F | |
| NJM7815FA | IC REG LINEAR 15V 1.5A TO220F | |
| NJM7824FA | IC REG LINEAR 24V 1.5A TO220F | |
| NJM7806FA | IC REG LINEAR 6V 1.5A TO220F | |
| NJM7808FA | IC REG LINEAR 8V 1.5A TO220F | |
| NJM78M05FA | IC REG LINEAR 5V 500MA TO220F | |
| NJM7820FA | IC REG LINEAR 20V 1.5A TO220F | |
| NJM7812FA | IC REG LINEAR 12V 1.5A TO220F | |
| L78M05CP | IC REG LINEAR 5V 500MA TO220FP | |
| BA178M24T | IC REG LINEAR 24V 500MA TO220FP | |
| BA09T | IC REG LINEAR 9V 1A TO220FP | |
| NJM78M06FA | IC REG LINEAR 6V 500MA TO220F | |
| NJM78M08FA | IC REG LINEAR 8V 500MA TO220F | |
| NJM78M09FA | IC REG LINEAR 9V 500MA TO220F | |
| NJM78M15FA | IC REG LINEAR 15V 500MA TO220F | |
| NJM78M18FA | IC REG LINEAR 18V 500MA TO220F | |
| NJM78M20FA | IC REG LINEAR 20V 500MA TO220F | |
| NJM78M24FA | IC REG LINEAR 24V 500MA TO220F | |
| NJM7818FA | IC REG LINEAR 18V 1.5A TO220F | |
| NJM7924FA | IC REG LINEAR -24V 1.5A TO220F | |
| NJU7223F18# | IC REG LINEAR 1.8V 500MA TO220F | |
| NJU7223F50 | IC REG LINEAR 5V 500MA TO220F | |
| NJM79M08FA | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M18FA | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA | IC REG LINEAR -24V 500MA TO220F | |
| NJU7223F18 | IC REG LINEAR 1.8V 500MA TO220F | |
| NJM2930F85 | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM2930F05 | IC REG LINEAR 5V 150MA TO220 | |
| NJM2930F85# | IC REG LINEAR 8.5V 150MA TO220F | |
| NJM317F | IC REG LIN POS ADJ 1.5A TO220F | |
| NJM7905FA | IC REG LINEAR -5V 1.5A TO220F | |
| NJM7906FA | IC REG LINEAR -6V 1.5A TO220F | |
| NJM7908FA | IC REG LINEAR -8V 1.5A TO220F | |
| NJM7909FA | IC REG LINEAR -9V 1.5A TO220F | |
| NJM7912FA | IC REG LINEAR -12V 1.5A TO220F | |
| NJM7915FA | IC REG LINEAR -15V 1.5A TO220F | |
| NJM7918FA | IC REG LINEAR -18V 1.5A TO220F | |
| NJM79M05FA | IC REG LINEAR -5V 500MA TO220F | |
| NJM79M06FA | IC REG LINEAR -6V 500MA TO220F | |
| NJM79M08FA# | IC REG LINEAR -8V 500MA TO220F | |
| NJM79M09FA | IC REG LINEAR -9V 500MA TO220F | |
| NJM79M12FA | IC REG LINEAR -12V 500MA TO220F | |
| NJM79M15FA | IC REG LINEAR -15V 500MA TO220F | |
| NJM79M18FA# | IC REG LINEAR -18V 500MA TO220F | |
| NJM79M24FA# | IC REG LINEAR -24V 500MA TO220F | |
| L7809CP | IC REG LINEAR 9V 1.5A TO220FP | |
| TA58L05S(FJTN,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(FJTN,QM) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2DNS,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2PEV,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(LS2YAZ,AQ | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S(SUMIS,AQ) | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ALPSAQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,APNQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,ASHIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,COMTQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,HY-ATQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,L2SUMIQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2MTDQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS2TOKQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,LS4NSAQ(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,Q(J | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L05S,SUMISQ(M | IC REG LINEAR 5V 250MA TO220NIS | |
| TA58L06S,HY-ATQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,Q(J | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L06S,SUMISQ(M | IC REG LINEAR 6V 250MA TO220NIS | |
| TA58L08S(FJTN,AQ) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S(FJTN,QM) | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,Q(J | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L08S,SUMISQ(M | IC REG LINEAR 8V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,LS2PAIQ(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(J | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L09S,Q(M | IC REG LINEAR 9V 250MA TO220NIS | |
| TA58L10S,Q(J | IC REG LINEAR 10V 250MA TO220NIS | |
| TA58L12S(FJTN,AQ) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S(FJTN,QM) | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,ASHIQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,LS1TOKQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,Q(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L12S,WNLQ(J | IC REG LINEAR 12V 250MA TO220NIS | |
| TA58L15S,Q(J | IC REG LINEAR 15V 250MA TO220NIS | |
| TA58M05S(AFT,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(BEF,LB180 | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(LBS2PP,AQ | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YAZK,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S(YNS,AQ) | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,HOTIKIQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,KDQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,Q(J | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M05S,SUMISQ(M | IC REG LINEAR 5V 500UA TO220NIS | |
| TA58M06S,MTDQ(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,MTDQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,Q(J | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M06S,SUMISQ(M | IC REG LINEAR 6V 500MA TO220NIS | |
| TA58M08S(FJTN,AQ) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(FJTN,QM) | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M08S(LS2FJT,AQ | IC REG LINEAR 8V 500MA TO220NIS | |
| TA58M12S,Q(J | IC REG LINEAR 12V 500MA TO220NIS | |
| TA58M15S,Q(J | IC REG LINEAR 15V 500MA TO220NIS |
Descrição de produto
Detalhes do produto
■ DESCRIÇÃO GERAL
A série de reguladores de tensão positiva monolíticos de 3 terminais NJM7800 é construída utilizando o processo epitaxial planar do New JRC.A redução da temperatura e a compensação da zona de segurança tornam-nas essencialmente indestrutíveis.Se for fornecida uma absorção de calor adequada, podem fornecer mais de 1A de corrente de saída.São destinados como reguladores de tensão fixa numa ampla gama de aplicações, incluindo a regulação local (em cartão) para eliminar os problemas de distribuição associados à regulação de ponto únicoPara além da utilização como reguladores de tensão fixa, estes dispositivos podem ser utilizados com componentes externos para obter tensões e correntes de saída ajustáveis.
■ Características
• Tensão de funcionamento• Limite de corrente de curto-circuito interno
• Protecção contra sobrecarga térmica interna
• Excelente rejeição de ondulação
• Corrente de saída garantida de 1,5 A
• Esboço do pacote TO-220F, TO-252
• Tecnologia bipolar
Especificações
| Atributo | Atributo Valor |
|---|---|
| Fabricante | A Rádio do Novo Japão |
| Categoria de produtos | Reguladores de tensão lineares |
| Série | NJM78 |
| Embalagem | Em granel |
| Peso unitário | 2300 g |
| Estilo de montagem | Através do Buraco |
| Nome comercial | NJM7805 |
| Embalagem | TO-220-3 Embalagem completa |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Tipo de montagem | Através do Buraco |
| Tipo de saída | Fixado |
| Embalagem do produto do fornecedor | TO-220F |
| Voltagem de entrada | De potência ≤ 35 V |
| Número de saídas | 1 Produção |
| Corrente de saída | 1.5A |
| Voltagem de saída | 5V |
| Topologia do regulador | Fixação positiva |
| Voltagem-Deposição-Típico | - |
| Número de reguladores | 1 Regulador |
| Limites de corrente-min | - |
| Pd-Disposição de Potência | 16000 mW |
| Temperatura máxima de funcionamento | + 85 C |
| Intervalo de temperatura de funcionamento | - 40 C. |
| Polaridade | Positivo |
| Voltagem de saída | 5 V |
| Voltagem de entrada-MAX | 35 V |
| Corrente de saída | 1.5 A |
| Voltagem de entrada MIN | 7 V |
| Regulação da carga | 50 mV |
| Regulamento de linha | 50 mV |
| Rejeição por ondulação da fonte de energia (PSRR) | 78 dB |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
| Parte do fabricante | Descrição | Fabricante | Comparação |
| L7805 Circuitos de energia |
Regulador positivo fixo de 5 V, MBFM2 | STMicroelectrónica | NJM7805FA vs L7805 |
| LM340T-5.0/NOPB Circuitos de energia |
1.5A Regulador linear de saída fixa 3-TO-220 0 a 125 | Texas Instruments | NJM7805FA versus LM340T-5.0/NOPB |
| MC78M05ABDTRKG Circuitos de energia |
Regulador de tensão linear, 500 mA, 5 a 24 V, PSRR elevado, Vout positivo: 5,0 V; TJ = -40? a +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON Semicondutor | NJM7805FA vs MC78M05ABDTRKG |
| MC7805CD2TR4G Circuitos de energia |
Regulador de tensão linear, 1 A, 5 a 24 V, Vout positivo: 5,0 V; TJ = 0°C a +125°C, 3 LEAD D2PAK, 800-REEL | ON Semicondutor | NJM7805FA versus MC7805CD2TR4G |
| L7808CV Circuitos de energia |
ICs reguladores de tensão positiva | STMicroelectrónica | NJM7805FA versus L7808CV |
| MC78M12CDTG Circuitos de energia |
Regulador de tensão linear, 500 mA, 5 a 24 V, PSRR elevado, Vout positivo: 12 V; TJ = 0° a +125°C, DPAK (SINGLE GAUGE) TO-252, 75-TUBE | ON Semicondutor | NJM7805FA vs MC78M12CDTG |
| MC78M05BDTRKG Circuitos de energia |
Regulador de tensão linear, 500 mA, 5 a 24 V, PSRR elevado, Vout positivo: 5,0 V; TJ = -40? a +125?C, DPAK (SINGLE GAUGE) TO-252, 2500-REEL | ON Semicondutor | NJM7805FA vs MC78M05BDTRKG |
| LM7805CT/NOPB Circuitos de energia |
1.5-A, reguladores de tensão fixa de VIN larga 3-TO-220 0 a 125 | Texas Instruments | NJM7805FA vs LM7805CT/NOPB |
| UA7805CKCS Circuitos de energia |
1.5-A, regulador linear positivo fixo de 40 V 3-TO-220 0 a 125 | Texas Instruments | NJM7805FA vs UA7805CKCS |
Descrições
Regulador de tensão linear IC positivo fixo 1 saída 5V 1.5A TO-220F
Reguladores de tensão lineares 5V 1.5A 3 terminais
