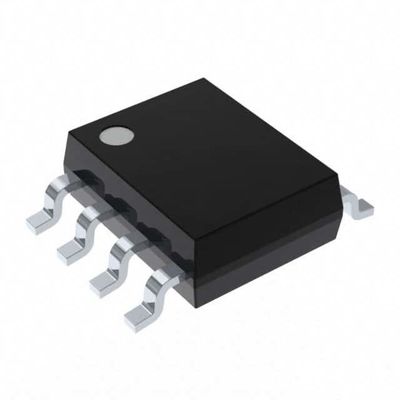

MAX5024TASA+T IC REG LIN POS ADJ 150MA 8SOIC Analog Devices Inc./Maxim Integrado

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável (fixado) |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 65V |
Tensão - saída (minuto/fixado) | 2.5V (3.3V) | Tensão - saída (máxima) | 11V |
Queda de Tensão (Máx.) | 1.5V @ 150mA | Atual - saída | 150mA |
Atual - quieto (Iq) | 140 μA | Atual - fonte (máxima) | - |
PSRR | 54 dB (100 Hz) | Características do controle | Ativar, segurar, reiniciar |
Características de proteção | Sobretemperatura, Curto-Circuito | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
Pacote de dispositivos do fornecedor | 8-SOIC |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
MAX5024TASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX664CSA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
MAX667CSA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX603ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX604ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX663CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX5024LASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX666CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX882CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX1659ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX604CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX664ESA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
MAX884ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX667ESA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX603CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX5024SASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX884CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX666ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX5023MASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
MAX1658ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX883ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX663ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX5023LASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
MAX603ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX5023LASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
MAX882CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX1659ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX667CSA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX667ESA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX882ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX5024LASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX603CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX604ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX5024TASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
ICL7663ACSA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
MAX883CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX604CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX882ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX5024SASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX5023MASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
MAX663CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX666CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
ICL7663ACSA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
MAX664CSA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
MAX884ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX1658ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX666ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
ICL7663AESA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
MAX5023SASA+ | IC REG LINEAR 3.3V 150MA 8SOIC | |
MAX664ESA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
ICL7663AESA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
MAX663ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX663CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX666CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX666ESA | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX667CSA | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX667ESA | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX687CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX688CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX689CSA | IC REG LINEAR 3V 1A 8SOIC | |
MAX882ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX604ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX604CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX882CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX1658ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX1659ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
MAX603CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX603ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX664CSA | IC REG LIN NEG ADJ 40MA 8SOIC | |
MAX883CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883CSA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX604CSA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX688CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX5023SASA+T | IC REG LINEAR 3.3V 150MA 8SOIC | |
MAX688CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX884CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX687CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX689CSA+ | IC REG LINEAR 3V 1A 8SOIC | |
MAX687CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX689CSA+T | IC REG LINEAR 3V 1A 8SOIC | |
MAX688ESA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
MAX688ESA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
ICL7663ACSA | IC REG LINEAR POS ADJ 40MA 8SOIC | |
ICL7663ACSA-T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
MAX604ESA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX664CSA-T | IC REG LIN NEG ADJ 40MA 8SOIC | |
MAX882ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX667MSA/PR | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX5024LASA+TG52 | IC REG LIN POS ADJ 150MA 8SOIC | |
MAX603ESA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX604CSA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX604ESA+TG077 | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX663CSA+TG002 | IC REG LIN POS ADJ 40MA 8SOIC | |
MAX883ESA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883ESA+TG035 | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX883ESA+TG05 | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX884CSA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
MAX604ESA/GG8 | IC REG LIN POS ADJ 500MA 8SOIC | |
MAX667MSA/PR+T | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX667MSA/PR+ | IC REG LIN POS ADJ 250MA 8SOIC | |
MAX882CSA+TG074 | IC REG LIN POS ADJ 200MA 8SOIC |
Descrição de produto
Detalhes do produto
Descrição geral
Os reguladores lineares de alta tensão MAX5023/MAX5024 operam a partir de uma tensão de entrada de +6,5V a +65V e fornecem até 150mA de corrente de saída.Estes dispositivos consomem apenas 60μA de corrente quiescente sem carga e com uma tensão de bateria inversa de -60V na entrada. O MAX5023/MAX5024 incluem um circuito de reinicialização de microprocessador interno ativo-baixo (μP) que afirma quando a saída do regulador cai abaixo da tensão de saída pré-definidaOs dois dispositivos estão disponíveis com uma tensão fixa de +3,3 V.
Estes dispositivos são protegidos contra curto-circuito e incluem desligamento térmico.
Características
* Ampla gama de tensão de entrada de funcionamento+6,5 V a +65 V
* Pacote SO de 8 pinos com pads expostos Dissipa 1,5W
* Corrente de saída garantida de 150 mA
* Corrente de alimentação sem carga de 60 μA
* -60V Proteção de bateria reversa
* Preconfigurado +3,3V ou +5,0V Voltagem de saída
* Protecção térmica e de curto-circuito
* Funcionam em temperaturas entre -40°C e +125°C
* Circuito integrado de reinicialização μP
* Timer de vigilância com tempo de espera de 1,6s (MAX5023)
* Regulador Ativar e segurar entradas Implementar circuito de auto-segurança
* SET Input para tensão de saída ajustável ((MAX5024)
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Maxim Integrado |
Categoria de produtos | Reguladores de tensão lineares |
Série | MAX5024 |
Embalagem | Embalagens alternativas |
Peso unitário | 0.019048 onças |
Estilo de montagem | SMD/SMT |
Embalagem | 8-SOIC (0,154", 3,90 mm de largura) |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Ajustável Fixado |
Embalagem do produto do fornecedor | 8-SOIC |
Voltagem de entrada | 6.5 V ~ 65 V |
Número de saídas | 1 Produção |
Corrente de saída | 150 mA |
Voltagem de saída | 3.3V, 2,5 V ~ 11 V |
Topologia do regulador | Positivo fixo ou ajustável |
Voltagem-Deposição-Típico | 0.9V @ 150mA |
Número de reguladores | 1 Regulador |
Limites de corrente-min | - |
Pd-Disposição de Potência | 1538 mW |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Polaridade | Positivo |
Voltagem de saída | 2.5 V a 11 V 3.3 V |
Voltagem de entrada-MAX | 65 V |
Corrente de saída | 150 mA |
Voltagem de entrada MIN | 6.5 V |
Regulação da carga | 1 mV / mA |
Parte-#-Aliases | MAX5024 |
Embalagem | SOIC-8 |
Regulamento de linha | 0.5 mV / V |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
MAX5024TASA+ Circuitos de energia |
Regulador LDO positivo fixo/ajustável, 2,5 V mínimo, 11 V máximo, 1,5 V de queda, BICMOS, PDSO8, SO-8 | Produtos integrados Maxim | MAX5024TASA+T versus MAX5024TASA+ |
MAX5024TASA-T Circuitos de energia |
Regulador LDO positivo fixo/ajustável, 2,5 V mínimo, 11 V máximo, 1,5 V de queda, BICMOS, PDSO8, SO-8 | Produtos integrados Maxim | MAX5024TASA+T versus MAX5024TASA-T |
MAX5024TASA Circuitos de energia |
Regulador LDO positivo fixo/ajustável, 2,5 V mínimo, 11 V máximo, 1,5 V de queda, BICMOS, PDSO8, SO-8 | Produtos integrados Maxim | MAX5024TASA+T versus MAX5024TASA |
Descrições
Reguladores de tensão lineares 65V Low-Q w/uP Reset & Watchdog Timer
