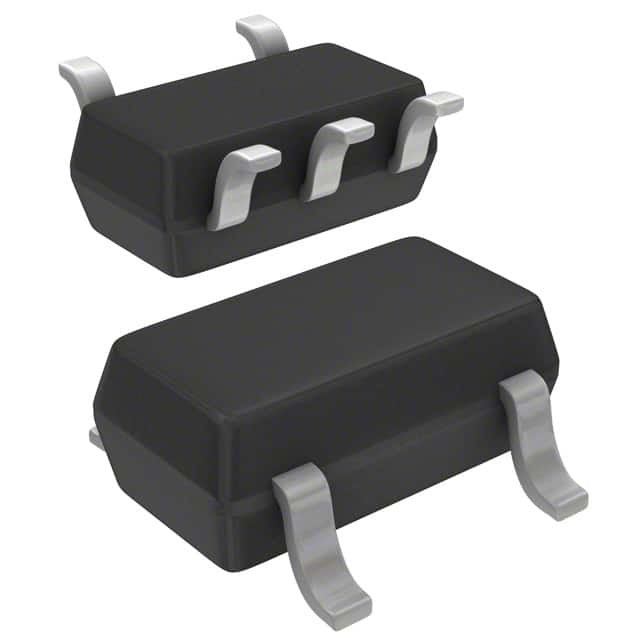

SPX5205M5-L/TR IC REG LIN POS ADJ 150MA SOT23-5 MaxLinear, Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 16V |
Tensão - saída (minuto/fixado) | 1.235V | Tensão - saída (máxima) | 15.65V |
Queda de Tensão (Máx.) | 0.35V @ 150mA | Atual - saída | 150mA |
Atual - quieto (Iq) | µA 5 | Atual - fonte (máxima) | 2,5 miliampères |
PSRR | - | Características do controle | Permita |
Características de proteção | Sobre a corrente, sobre a temperatura, polaridade reversa | Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | SC-74A, SOT-753 |
Pacote de dispositivos do fornecedor | SOT-23-5 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
SPX5205M5-L/TR | IC REG LIN POS ADJ 150MA SOT23-5 | |
SPX3819M5-L-3-3/TR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX5205M5-L-5-0/TR | IC REG LINEAR 5V 150MA SOT23-5 | |
SPX5205M5-L-1-8/TR | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-3-3/TR | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SPX3819M5-L-5-0/TR | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX3819M5-L/TR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6260EEK-L/TR | IC REG LINEAR 3V 200MA SOT23-5 | |
SP6201EM5-L-3-3/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SPX5205M5-L-3-0/TR | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX3819M5-L-1-5/TR | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-8/TR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-2-5/TR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SPX3819M5-L-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-1-2/TR | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SP6201EM5-L-1-8/TR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-5-0/TR | IC REG LINEAR 5V 200MA SOT23-5 | |
SP6201EM5-L-3-0/TR | IC REG LINEAR 3V 200MA SOT23-5 | |
SP6205EM5-L/TR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3/TR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SP6203EM5-L-2-8/TR | IC REG LINEAR 2.8V 300MA SOT23-5 | |
SP6201EM5-L | IC REG LIN POS ADJ 200MA SOT23-5 | |
SP6201EM5-L-1-5 | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-1-8 | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-2-5 | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6201EM5-L-3-3 | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-L-5-0 | IC REG LINEAR 5V 200MA SOT23-5 | |
SP6203EM5-L-3-3 | IC REG LINEAR 3.3V 300MA SOT23-5 | |
SP6205EM5-L | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0 | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3 | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L | IC REG LIN POS ADJ 500MA SOT23-5 | |
SPX3819M5-L-3-3 | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX5205M5-L | IC REG LIN POS ADJ 150MA SOT23-5 | |
SPX5205M5-L-3-3 | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SP6200EM5-L-3-0/TR | IC REG LINEAR 3V 100MA SOT23-5 | |
SP6201EM5-G-3-3/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-L/TR | IC REG LIN POS ADJ 200MA SOT23-5 | |
SP6201EM5-L-1-5/TR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-2-5/TR | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6201EM5-L-2-85/TR | IC REG LIN 2.85V 200MA SOT23-5 | |
SP6203EM5-L/TR | IC REG LIN POS ADJ 300MA SOT23-5 | |
SP6203EM5-L-2-5/TR | IC REG LINEAR 2.5V 300MA SOT23-5 | |
SP6203EM5-L-2-85/TR | IC REG LIN 2.85V 300MA SOT23-5 | |
SP6203EM5-L-3-0/TR | IC REG LINEAR 3V 300MA SOT23-5 | |
SP6203EM5-L-3-3/TR | IC REG LINEAR 3.3V 300MA SOT23-5 | |
SP6205EM5-L-1-8/TR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SP6205EM5-L-2-5/TR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6205EM5-L-2-8/TR | IC REG LINEAR 2.8V 500MA SOT23-5 | |
SP6205EM5-L-2-85/TR | IC REG LIN 2.85V 500MA SOT23-5 | |
SP6260FEK-L/TR | IC REG LINEAR 3.2V 200MA SOT23-5 | |
SP6260HEK-L/TR | IC REG LINEAR 1.2V 200MA SOT23-5 | |
SPX5205M5-L-1-2/TR | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SPX5205M5-L-2-5/TR | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX3819M5-L-5-0 | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX3819M5-L-3-0 | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-2-5 | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6203EM5-L-2-5 | IC REG LINEAR 2.5V 300MA SOT23-5 | |
SP6203EM5-L | IC REG LIN POS ADJ 300MA SOT23-5 | |
SP6201EM5-L-3-0 | IC REG LINEAR 3V 200MA SOT23-5 | |
SPX3819M5-L-1-8 | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-1-5 | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-2 | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SPX5205M5-L-5-0 | IC REG LINEAR 5V 150MA SOT23-5 | |
SPX5205M5-L-3-0 | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX5205M5-L-2-5 | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX5205M5-L-1-8 | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-1-2 | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SP6205EM5-L-2-5 | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SP6203EM5-L-3-0 | IC REG LINEAR 3V 300MA SOT23-5 | |
SP6203EM5-L-2-8 | IC REG LINEAR 2.8V 300MA SOT23-5 | |
SP6260AEK-L/TR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6260BEK-L/TR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6260CEK-L/TR | IC REG LINEAR 2.5V 200MA SOT23-5 | |
SP6260DEK-L/TR | IC REG LINEAR 2.8V 200MA SOT23-5 | |
SP6260GEK-L/TR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6201EM5-G-3-3 | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6205EM5-3-0/TR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6213EC5-3-3/TR | IC REG LINEAR 3.3V 100MA SC70-5 | |
SP6201EM5-L-1-5/MTR | IC REG LINEAR 1.5V 200MA SOT23-5 | |
SP6201EM5-L-1-8/MTR | IC REG LINEAR 1.8V 200MA SOT23-5 | |
SP6201EM5-L-3-3/MTR | IC REG LINEAR 3.3V 200MA SOT23-5 | |
SP6205EM5-L/MTR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SP6205EM5-L-3-0/MTR | IC REG LINEAR 3V 500MA SOT23-5 | |
SP6205EM5-L-3-3/MTR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L/MTR | IC REG LIN POS ADJ 500MA SOT23-5 | |
SPX3819M5-L-1-2/MTR | IC REG LINEAR 1.2V 500MA SOT23-5 | |
SPX3819M5-L-1-5/MTR | IC REG LINEAR 1.5V 500MA SOT23-5 | |
SPX3819M5-L-1-8/MTR | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SPX3819M5-L-2-5/MTR | IC REG LINEAR 2.5V 500MA SOT23-5 | |
SPX3819M5-L-3-0/MTR | IC REG LINEAR 3V 500MA SOT23-5 | |
SPX3819M5-L-3-3/MTR | IC REG LINEAR 3.3V 500MA SOT23-5 | |
SPX3819M5-L-5-0/MTR | IC REG LINEAR 5V 500MA SOT23-5 | |
SPX5205M5-L-1-2/MTR | IC REG LINEAR 1.2V 150MA SOT23-5 | |
SPX5205M5-L-1-8/MTR | IC REG LINEAR 1.8V 150MA SOT23-5 | |
SPX5205M5-L-2-5/MTR | IC REG LINEAR 2.5V 150MA SOT23-5 | |
SPX5205M5-L-3-0/MTR | IC REG LINEAR 3V 150MA SOT23-5 | |
SPX5205M5-L-3-3/MTR | IC REG LINEAR 3.3V 150MA SOT23-5 | |
SPX5205M5-L-5-0/MTR | IC REG LINEAR 5V 150MA SOT23-5 | |
SP6205EM5-L-1-8 | IC REG LINEAR 1.8V 500MA SOT23-5 | |
SP6205EM5-L-2-8 | IC REG LINEAR 2.8V 500MA SOT23-5 | |
SP6201EM5-L-2-85 | IC REG LIN 2.85V 200MA SOT23-5 | |
SP6203EM5-L-2-85 | IC REG LIN 2.85V 500MA SOT23-5 | |
SP6205EM5-L-2-85 | IC REG LIN 2.85V 500MA SOT23-5 |
Descrição de produto
Detalhes do produto
Descrição
O SPX5205 é um regulador de tensão positiva com tensão de saída muito baixa, ruído de saída e corrente de solo(750 μA a 100 mA). O VOUT tem uma tolerância inferior a 1% e é compensado pela temperatura.
tensões de 1,2 V, 1,5 V, 1,8 V, 2,0 V, 2,5 V, 2,8 V, 3,0 V, 3,3 V e 5,0 V e uma versão ajustável estão disponíveis
Outras características principais incluem corrente zero no modo desligado, bateria reversa
O SPX5205 é uma excelente escolha para utilização em baterias
aplicações alimentadas, e onde a conservação de energia é desejada, tais como: telefones celulares/sem fio, rádio
Sistemas de controlo e computadores portáteis.
Características
■ Baixo ruído de saída LDO: 40μVRMS■ Precisão inicial de 1%
■ Corrente Quiecente Muito Baixa: 70 μA
■ Baixa tensão de saída (210mV a 150mA)
■ Limitação de corrente e térmica
■ Proteção de bateria reversa
■ Ampla gama de tensões de saída fixas:1.2V, 1.5V, 1.8V, 2.0V, 2.5V, 2.8V, 3.0V, 3.3V e 5.0V
■ Corrente zero em modo desligado
■ Pequeno SOT-23 de 5 pinos
■ Pin compatível com MIC5205/MAX8877 (só opções fixas) e AS3815
Aplicações
■ PDA■ Sistemas a bateria
■ Telefone celular
■ Telefones sem fio
■ Sistemas de controlo por rádio
■ Computadores portáteis, de palma e portáteis
■ Equipamento de consumo portátil
■ Instrumentação portátil
■ Scanners de códigos de barras
■ Pós-regulador SMPS
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | MaxLinear |
Categoria de produtos | Reguladores de tensão lineares |
Série | SPX5205 |
Embalagem | Embalagens alternativas |
Peso unitário | 0.001058 onças |
Estilo de montagem | SMD/SMT |
Nome comercial | SIPEX |
Embalagem | SC-74A, SOT-753 |
Temperatura de funcionamento | -40°C ~ 85°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Ajustável |
Embalagem do produto do fornecedor | SOT-23-5 |
Voltagem de entrada | 2.5 V ~ 16 V |
Número de saídas | 1 Produção |
Corrente de saída | 150 mA |
Voltagem de saída | Ajustável |
Topologia do regulador | Ajustável positivamente |
Voltagem-Deposição-Típico | 0.21V @ 150mA |
Número de reguladores | 1 Regulador |
Limites de corrente-min | - |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de saída | Adj. |
Voltagem de entrada-MAX | 16 V |
Corrente de saída | 150 mA |
Voltagem de entrada MIN | 2.5 V |
Regulação da carga | 0.1 % |
Precisão de regulação da tensão | 1 % |
Embalagem | SOT-23-5 |
Voltagem de saída máxima | 350 mV |
Regulamento de linha | 00,03 %/V |
Rejeição por ondulação da fonte de energia (PSRR) | 70 dB |
Descrições
Regulador LDO Pos 0,15A 5-Pin SOT-23 T/R
Reguladores de tensão LDO 150mA
