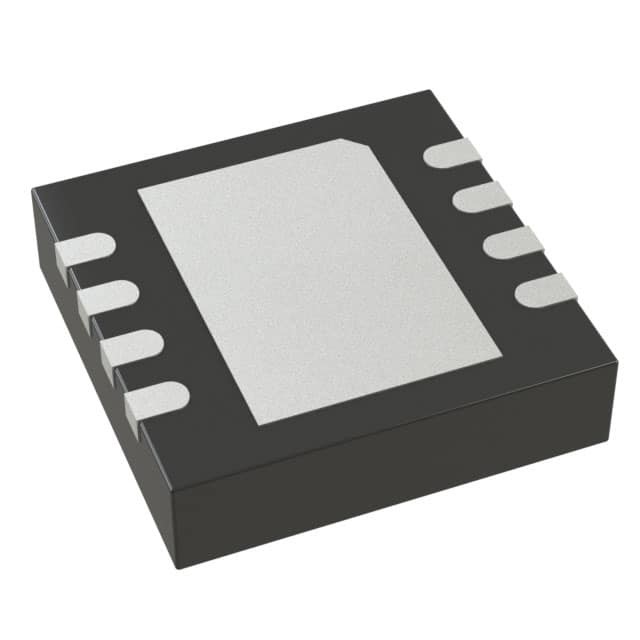

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Analog Devices Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Configuração de saída | Positivo | Tipo de saída | Ajustável |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 80V |
Tensão - saída (minuto/fixado) | 1,22V | Tensão - saída (máxima) | 60 V |
Queda de Tensão (Máx.) | 0.57V @ 20mA | Atual - saída | 20mA |
Atual - quieto (Iq) | µA 20 | Atual - fonte (máxima) | 1 miliampère |
PSRR | 70dB (120Hz) | Características do controle | Permita |
Características de proteção | Sobre a corrente, sobre a temperatura, polaridade reversa | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 8-WFDFN expôs a almofada |
Pacote de dispositivos do fornecedor | 8-DFN (3x3) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
LT3014EDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1964IDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
LT3080EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3020EDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
LT1964EDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
LT3014IDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1965EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT1965EDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
LT1965EDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
LT1965IDD-3.3#PBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
LT1965IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3088HDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3015EDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
LT3020EDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
LT3082IDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
LT3082IDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
LT3014BIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014HVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3015EDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
LT3015EDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
LT1965IDD-1.8#PBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
LT3020EDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
LT3020EDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
LT3020IDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
LT1965IDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
LT3020EDD-1.8#PBF | IC REG LINEAR 1.8V 100MA 8DFN | |
LT3014HVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1965IDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
LT1965IDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
LT3015EDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
LT3015IDD-3.3#PBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
LT3015IDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
LT3015IDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
LT3015IDD-2.5#PBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
LT3082EDD#TRPBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
LT1964EDD#TRPBF | IC REG LIN NEG ADJ 200MA 8DFN | |
LT1965EDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
LT1965EDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3080EDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3080IDD-1#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3015EDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
LT3015IDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
LT3080EDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3080IDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3015IDD#PBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
LT3088EDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3020IDD#PBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
LT3014BHVEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1965EDD-1.5#PBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
LT3088IDD#PBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3014BEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1965IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3088HDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3082EDD#PBF | IC REG LINEAR POS ADJ 200MA 8DFN | |
LT1964IDD#PBF | IC REG LIN NEG ADJ 200MA 8DFN | |
LT3080EDD#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT1965EDD-2.5#PBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
LT3014BHVIDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3080IDD-1#PBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3015IDD-5#PBF | IC REG LINEAR -5V 1.5A 8DFN | |
LT1965EDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
LT3015EDD#TRPBF | IC REG LIN NEG ADJ 1.5A 8DFN | |
LT3014EDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014BEDD#PBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3015EDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
LT3020EDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
LT3020EDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
LT3020EDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
LT3020IDD-1.8#TRPBF | IC REG LINEAR 1.8V 100MA 8DFN | |
LT3020IDD-1.5#TRPBF | IC REG LINEAR 1.5V 100MA 8DFN | |
LT3020IDD-1.2#TRPBF | IC REG LINEAR 1.2V 100MA 8DFN | |
LT3020IDD#TRPBF | IC REG LINEAR POS ADJ 100MA 8DFN | |
LT3014BIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014IDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014HVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014BHVEDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014BHVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3014HVIDD#TRPBF | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1965EDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
LT1965EDD-1.8#TRPBF | IC REG LINEAR 1.8V 1.1A 8DFN | |
LT3088EDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3080IDD#TRPBF | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT1965IDD-1.5#TRPBF | IC REG LINEAR 1.5V 1.1A 8DFN | |
LT1965IDD-2.5#TRPBF | IC REG LINEAR 2.5V 1.1A 8DFN | |
LT1965IDD-3.3#TRPBF | IC REG LINEAR 3.3V 1.1A 8DFN | |
LT3088IDD#TRPBF | IC REG LINEAR POS ADJ 800MA 8DFN | |
LT3020IDD-1.5#PBF | IC REG LINEAR 1.5V 100MA 8DFN | |
LT3015EDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
LT3015EDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
LT3015EDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
LT3015EDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
LT3015EDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
LT3015IDD-12#TRPBF | IC REG LINEAR -12V 1.5A 8DFN | |
LT3015IDD-15#TRPBF | IC REG LINEAR -15V 1.5A 8DFN | |
LT3015IDD-2.5#TRPBF | IC REG LINEAR -2.5V 1.5A 8DFN | |
LT3015IDD-3#TRPBF | IC REG LINEAR -3V 1.5A 8DFN | |
LT3015IDD-3.3#TRPBF | IC REG LINEAR -3.3V 1.5A 8DFN | |
LT3015IDD-5#TRPBF | IC REG LINEAR -5V 1.5A 8DFN | |
LT3020IDD-1.2#PBF | IC REG LINEAR 1.2V 100MA 8DFN | |
LT3015EDD-12#PBF | IC REG LINEAR -12V 1.5A 8DFN | |
LT3015EDD-15#PBF | IC REG LINEAR -15V 1.5A 8DFN | |
LT3015IDD-3#PBF | IC REG LINEAR -3V 1.5A 8DFN | |
LT3014BEDD#TR | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT1964IDD | IC REG LIN NEG ADJ 200MA 8DFN | |
LT3014BEDD | IC REG LINEAR POS ADJ 20MA 8DFN | |
LT3020IDD | IC REG LINEAR POS ADJ 100MA 8DFN | |
LT3080EDD | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3080EDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3080IDD-1 | IC REG LINEAR POS ADJ 1.1A 8DFN | |
LT3082IDD | IC REG LINEAR POS ADJ 200MA 8DFN |
Descrição de produto
Detalhes do produto
Descrição
O LT®3014 é um regulador linear de baixa saída de alta tensão e micropower, capaz de fornecer 20mA de corrente de saída com uma tensão de saída de 350mV.De potência não superior a 1000 W, a baixa corrente quiescente (7μA em funcionamento e 1μA em desligamento) torna o LT3014 uma escolha ideal.Outras características do LT3014 incluem a capacidade de operar com condensadores de saída muito pequenos.47μF na saída, enquanto a maioria dos dispositivos mais antigos requer entre 10μF e 100μF para estabilidadeOs condensadores cerâmicos pequenos podem ser usados sem a adição necessária de ESR, como é comum com outros reguladores.Proteção contra limitação térmica e contra corrente.
Características
■ Ampla faixa de tensão de entrada: 3V a 80V■ Corrente quiescente baixa: 7μA
■ Baixa tensão de saída: 350 mV
■ Corrente de saída: 20 mA
■ LT3014HV Sobrevive a Transientes de 100 V (2 ms)
■ Não são necessários diodos de proteção
■ Saída ajustável de 1,22V a 60V
■ Corrente quiescente de 1μA em desligamento
■ Estável com condensador de saída de 0,47μF
■ Estabilidade com condensadores de alumínio, tântalo ou cerâmica
■ Proteção de bateria reversa
■ Não há fluxo de corrente reversa da saída
■ Limitação térmica
■ Disponível em pacotes ThinSOTTM de 5 e DFN de 8 leads
Aplicações
■ Reguladores de baixa corrente e alta tensão■ Regulador para sistemas a bateria
■ Aplicações de telecomunicações
■ Aplicações automotivas
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Dispositivos analógicos / Tecnologia linear |
Categoria de produtos | Reguladores de tensão lineares |
Série | - |
Embalagem | Embalagens alternativas de fita e bobina (TR) |
Embalagem | Pad 8-WFDFN Exposto |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Embalagem do produto do fornecedor | 8-DFN (3x3) |
Voltagem de entrada | 3 V ~ 80 V |
Corrente de saída | 20 mA |
Voltagem de saída | 1.22 V ~ 60 V |
Topologia do regulador | Ajustável positivamente |
Voltagem-Deposição-Típico | 0.35V @ 20mA |
Número de reguladores | 1 Regulador |
Limites de corrente-min | 25 mA |
Descrições
Regulador de tensão linear IC ajustável positivo 1 Saída 1.22 V ~ 60 V 20mA 8-DFN (3x3)
LT3014 - 20mA, regulador linear de micro-potência de baixa saída de 3V a 80V
