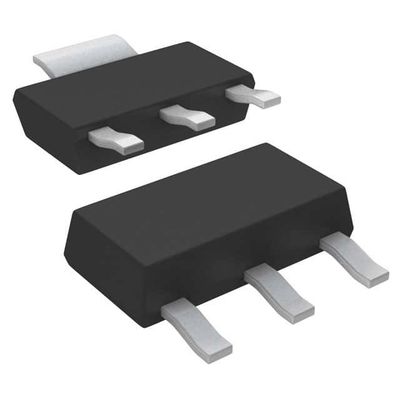

MIC39100-3.3WS-TR IC REG LINEAR 3.3V 1A SOT223-3 Tecnologia de microchip

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xConfiguração de saída | Positivo | Tipo de saída | Fixado |
---|---|---|---|
Número de reguladores | 1 | Tensão - entrada (máximo) | 16V |
Tensão - saída (minuto/fixado) | 3.3V | Tensão - saída (máxima) | - |
Queda de Tensão (Máx.) | 0.63V @ 1A | Atual - saída | 1A |
Atual - quieto (Iq) | - | Atual - fonte (máxima) | - |
PSRR | - | Características do controle | - |
Características de proteção | Sobre a corrente, sobre a temperatura, polaridade reversa | Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | TO-261-4, TO-261AA |
Pacote de dispositivos do fornecedor | SOT-223-3 |
Part Number | Description | |
---|---|---|
MIC39100-3.3WS-TR | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC5209-3.3YS | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC39100-3.3WS | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC39100-5.0WS | IC REG LINEAR 5V 1A SOT223-3 | |
MIC5233-3.3YS-TR | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC5200-5.0YS-TR | IC REG LINEAR 5V 100MA SOT223-3 | |
MIC5209-5.0YS-TR | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC5201-5.0YS-TR | IC REG LINEAR 5V 200MA SOT223-3 | |
MIC5209-3.6YS | IC REG LIN 3.6V 500MA SOT223-3 | |
MIC5239-2.5YS | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5239-1.8YS | IC REG LIN 1.8V 500MA SOT223-3 | |
MIC5209-2.5YS-TR | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC37100-1.5WS-TR | IC REG LINEAR 1.5V 1A SOT223-3 | |
MIC5209-4.2YS-TR | IC REG LIN 4.2V 500MA SOT223-3 | |
MIC37100-3.3WS-TR | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC2920A-5.0WS-TR | IC REG LINEAR 5V 400MA SOT223-3 | |
MIC39100-1.8WS-TR | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC5239-1.5YS-TR | IC REG LIN 1.5V 500MA SOT223-3 | |
MIC5209-5.0YS | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC37100-1.65WS | IC REG LINEAR 1.65V 1A SOT223-3 | |
MIC2920A-12WS | IC REG LINEAR 12V 400MA SOT223-3 | |
MIC5209-2.5YS | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC37100-1.5WS | IC REG LINEAR 1.5V 1A SOT223-3 | |
MIC5209-4.2YS | IC REG LIN 4.2V 500MA SOT223-3 | |
MIC39100-2.5WS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC5239-3.0YS | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC37100-1.8WS-TR | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC5209-3.3YS-TR | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC2920A-12WS-TR | IC REG LINEAR 12V 400MA SOT223-3 | |
MIC2954-03WS-TR | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC5233-3.3YS | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC2920A-3.3WS-TR | IC REG LIN 3.3V 400MA SOT223-3 | |
MIC5201-3.3YS-TR | IC REG LIN 3.3V 200MA SOT223-3 | |
MIC5200-3.3YS | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC2954-02WS-TR | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC2954-02WS | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC5239-5.0YS-TR | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC5239-3.3YS | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC5200-3.3YS-TR | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC39100-2.5WS-TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC5200-5.0YS | IC REG LINEAR 5V 100MA SOT223-3 | |
MIC37100-3.3WS | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC5201-5.0YS | IC REG LINEAR 5V 200MA SOT223-3 | |
MIC2920A-3.3WS | IC REG LIN 3.3V 400MA SOT223-3 | |
MIC2920A-5.0WS | IC REG LINEAR 5V 400MA SOT223-3 | |
MIC5201-3.3YS | IC REG LIN 3.3V 200MA SOT223-3 | |
MIC2954-03WS | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC5239-5.0YS | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC37100-2.5WS-TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC39100-5.0WS-TR | IC REG LINEAR 5V 1A SOT223-3 | |
MIC5200-4.8YS | IC REG LIN 4.8V 100MA SOT223-3 | |
MIC37100-1.8WS | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC37100-2.5WS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC39100-1.8WS | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC5201-4.8YS | IC REG LIN 4.8V 200MA SOT223-3 | |
MIC5201-3.0YS | IC REG LINEAR 3V 200MA SOT223-3 | |
MIC5209-3.0YS | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5200-3.0YS | IC REG LINEAR 3V 100MA SOT223-3 | |
MIC5239-1.5YS | IC REG LIN 1.5V 500MA SOT223-3 | |
MIC5200-4.8YS-TR | IC REG LIN 4.8V 100MA SOT223-3 | |
MIC5201-4.8YS-TR | IC REG LIN 4.8V 200MA SOT223-3 | |
MIC37100-1.65WS-TR | IC REG LINEAR 1.65V 1A SOT223-3 | |
MIC5209-3.6YS-TR | IC REG LIN 3.6V 500MA SOT223-3 | |
MIC5201-3.0YS-TR | IC REG LINEAR 3V 200MA SOT223-3 | |
MIC5209-3.0YS-TR | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5200-3.0YS-TR | IC REG LINEAR 3V 100MA SOT223-3 | |
MIC5239-1.8YS-TR | IC REG LIN 1.8V 500MA SOT223-3 | |
MIC5239-2.5YS-TR | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5239-3.0YS-TR | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC2920A-3.3BS | IC REG LIN 3.3V 400MA SOT223-3 | |
MIC2920A-3.3BS TR | IC REG LIN 3.3V 400MA SOT223-3 | |
MIC2920A-5.0BS | IC REG LINEAR 5V 400MA SOT223-3 | |
MIC2920A-5.0BS TR | IC REG LINEAR 5V 400MA SOT223-3 | |
MIC2954-02BS | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC2954-03BS | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC2954-03BS TR | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC37100-1.5BS | IC REG LINEAR 1.5V 1A SOT223-3 | |
MIC37100-2.5BS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37100-3.3BS | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC39100-1.8BS | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC39100-2.5BS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC39100-2.5BS TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC39100-3.3BS | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC39100-5.0BS | IC REG LINEAR 5V 1A SOT223-3 | |
MIC5200-3.3BS | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC5200-5.0BS | IC REG LINEAR 5V 100MA SOT223-3 | |
MIC5200-5.0BS TR | IC REG LINEAR 5V 100MA SOT223-3 | |
MIC5201-3.3BS TR | IC REG LIN 3.3V 200MA SOT223-3 | |
MIC5201-4.8BS | IC REG LIN 4.8V 200MA SOT223-3 | |
MIC5201-5.0BS | IC REG LINEAR 5V 200MA SOT223-3 | |
MIC5209-2.5BS | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5209-2.5BS TR | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5209-3.3BS | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC5209-3.3BS TR | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC5209-5.0BS | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC2920A-12BS | IC REG LINEAR 12V 400MA SOT223-3 | |
MIC2920A-12BS TR | IC REG LINEAR 12V 400MA SOT223-3 | |
MIC2920A-4.8BS | IC REG LIN 4.85V 400MA SOT223-3 | |
MIC2920A-4.8BS TR | IC REG LIN 4.85V 400MA SOT223-3 | |
MIC2954-02BS TR | IC REG LINEAR 5V 250MA SOT223-3 | |
MIC37100-1.5BS TR | IC REG LINEAR 1.5V 1A SOT223-3 | |
MIC37100-1.65BS | IC REG LINEAR 1.65V 1A SOT223-3 | |
MIC37100-1.65BS TR | IC REG LINEAR 1.65V 1A SOT223-3 | |
MIC37100-1.8BS | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC37100-1.8BS TR | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC37100-2.5BS TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37100-3.0BS | IC REG LINEAR 3V 1A SOT223-3 | |
MIC37100-3.0BS TR | IC REG LINEAR 3V 1A SOT223-3 | |
MIC37100-3.3BS TR | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC37138-2.5BS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37138-2.5BS TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37139-1.8BS | IC REG LINEAR 1.8V 1.5A SOT223-3 | |
MIC37139-1.8BS TR | IC REG LINEAR 1.8V 1.5A SOT223-3 | |
MIC37139-2.5BS | IC REG LINEAR 2.5V 1.5A SOT223-3 | |
MIC37139-2.5BS TR | IC REG LINEAR 2.5V 1.5A SOT223-3 | |
MIC39100-1.8BS TR | IC REG LINEAR 1.8V 1A SOT223-3 | |
MIC39100-3.3BS TR | IC REG LINEAR 3.3V 1A SOT223-3 | |
MIC39100-5.0BS TR | IC REG LINEAR 5V 1A SOT223-3 | |
MIC5200-3.0BS | IC REG LINEAR 3V 100MA SOT223-3 | |
MIC5200-3.0BS TR | IC REG LINEAR 3V 100MA SOT223-3 | |
MIC5200-3.3BS TR | IC REG LIN 3.3V 100MA SOT223-3 | |
MIC5200-4.8BS | IC REG LIN 4.8V 100MA SOT223-3 | |
MIC5200-4.8BS TR | IC REG LIN 4.8V 100MA SOT223-3 | |
MIC5201-3.0BS | IC REG LINEAR 3V 200MA SOT223-3 | |
MIC5201-3.0BS TR | IC REG LINEAR 3V 200MA SOT223-3 | |
MIC5201-3.3BS | IC REG LIN 3.3V 200MA SOT223-3 | |
MIC5201-4.8BS TR | IC REG LIN 4.8V 200MA SOT223-3 | |
MIC5201-5.0BS TR | IC REG LINEAR 5V 200MA SOT223-3 | |
MIC5209-3.0BS | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5209-3.0BS TR | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5209-3.6BS | IC REG LIN 3.6V 500MA SOT223-3 | |
MIC5209-3.6BS TR | IC REG LIN 3.6V 500MA SOT223-3 | |
MIC5209-4.2BS | IC REG LIN 4.2V 500MA SOT223-3 | |
MIC5209-4.2BS TR | IC REG LIN 4.2V 500MA SOT223-3 | |
MIC5209-5.0BS TR | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC5239-1.5BS | IC REG LIN 1.5V 500MA SOT223-3 | |
MIC5239-1.5BS TR | IC REG LIN 1.5V 500MA SOT223-3 | |
MIC5239-1.8BS | IC REG LIN 1.8V 500MA SOT223-3 | |
MIC5239-1.8BS TR | IC REG LIN 1.8V 500MA SOT223-3 | |
MIC5239-2.5BS | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5239-2.5BS TR | IC REG LIN 2.5V 500MA SOT223-3 | |
MIC5239-3.0BS | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5239-3.0BS TR | IC REG LINEAR 3V 500MA SOT223-3 | |
MIC5239-3.15BS | IC REG LIN 3.15V 500MA SOT223-3 | |
MIC5239-3.15BS TR | IC REG LIN 3.15V 500MA SOT223-3 | |
MIC5239-3.3BS | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC5239-3.3BS TR | IC REG LIN 3.3V 500MA SOT223-3 | |
MIC5239-5.0BS | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC5239-5.0BS TR | IC REG LINEAR 5V 500MA SOT223-3 | |
MIC37139-1.8YS | IC REG LINEAR 1.8V 1.5A SOT223-3 | |
MIC37139-1.8YS TR | IC REG LINEAR 1.8V 1.5A SOT223-3 | |
MIC37138-2.5YS | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37138-2.5YS-TR | IC REG LINEAR 2.5V 1A SOT223-3 | |
MIC37139-2.5YS | IC REG LINEAR 2.5V 1.5A SOT223-3 | |
MIC37139-2.5YS TR | IC REG LINEAR 2.5V 1.5A SOT223-3 | |
MIC37110-1.8YS-TR | IC REG LINEAR 1.8V 1A SOT223-3 |
Detalhes do produto
MIC39100-3.3WS-TR Descrição
O Microchip MIC39100-3.3WS-TR é um regulador de baixa tensão de queda de alto desempenho com recursos de proteção completos, como limitação de sobrecorrência, desligamento térmico, proteção de bateria reversa, etc.O MIC39100-3.3WS-TR é estável na faixa de temperatura de -40°C a 125°C e tem uma tensão de saída de 3,3V.
MIC39100-3.3WS-TR Características
• Tensões de saída fixas e regulaveis até 1,24 V
• 410 mV de queda típica a 1A de carga
- Melhor recomendado para conversão de 3,0 V para 2,5 V
- Melhor recomendado para conversão de 2,5 V para 1,8 V
• 1A Corrente de saída mínima garantida
• 1% de precisão inicial
• Corrente baixa de solo
• Proteção contra limitação de corrente e desligamento térmico
• Proteção contra bateria invertida e contra fugas invertidas
• Resposta rápida e transitória
• Pacote SOT-223 de baixo perfil
• Pacote de energia SO-8
MIC39100-3.3WS-TR Aplicações
• Regulador linear LDO para cartões adicionais de PC
• Fornecimentos de energia lineares de alta eficiência
• Regulador de postos SMPS
• Fornecimentos de processadores multimédia e de PC
• Carregadores de bateria
• Microcontroladores de baixa tensão e lógica digital
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Tecnologia de microchip |
Categoria de produtos | Reguladores de tensão lineares |
Série | - |
Embalagem | Embalagens alternativas de fita e bobina (TR) |
Peso unitário | 0.008826 onças |
Estilo de montagem | SMD/SMT |
Embalagem | TO-261-4, TO-261AA |
Temperatura de funcionamento | -40°C ~ 125°C |
Tipo de montagem | Montagem de superfície |
Tipo de saída | Fixado |
Embalagem do produto do fornecedor | SOT-223 |
Tolerância | 1 % |
Voltagem de entrada | Até 16 V |
Número de saídas | 1 Produção |
Corrente de saída | 1A |
Voltagem de saída | 3.3V |
Topologia do regulador | Fixação positiva |
Voltagem-Deposição-Típico | 0.41V @ 1A |
Número de reguladores | 1 Regulador |
Limites de corrente-min | - |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de saída | 3.3 V |
Voltagem de entrada-MAX | 16 V |
Corrente de saída | 1 A |
Regulação da carga | 0.2 % |
Parte-#-Aliases | MIC39100-3.3WS TR |
Embalagem | SOT-223-3 |
Ib-Input-Bias-Current | 120 nA |
Voltagem de referência | 1.24 V |
Voltagem de saída máxima | 630 mV |
Regulamento de linha | 00,06 % |
