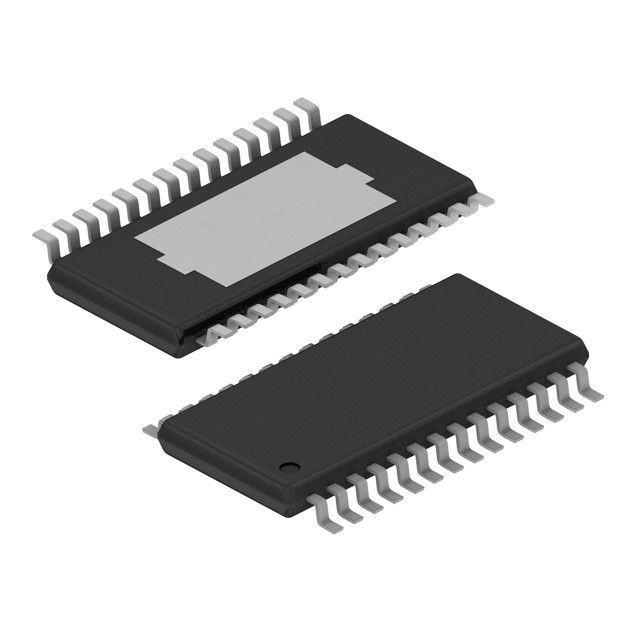

Microplaqueta prática TPA3110D2PWPR 15W 28HTSSOP Texas Instruments de 2 Chan Amplifier IC

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTipo | Classe D | Tipo da saída | 2-Channel (estéreo) |
---|---|---|---|
Max Output Power x canaliza @ a carga | 15W x 2 @ 8Ohm | Tensão - fonte | 8V ~ 26V |
Características | As entradas diferenciais, procuram um caminho mais curto e proteção térmica, parada programada | Montando o tipo | Montagem de superfície |
Temperatura de funcionamento | -40°C ~ 85°C (TA) | Pacote do dispositivo do fornecedor | 28-HTSSOP |
Pacote/caso | 28-PowerTSSOP (0,173", largura de 4.40mm) | ||
Destacar | Microplaqueta prática de IC do amplificador,Microplaqueta de 2 Chan Amplifier IC,TPA3110D2PWPR |
CLASSE D STER 15W 28HTSSOP Texas Instruments de TPA3110D2PWPR IC ampère
Detalhes do produto
Descrição
O TPA3110D2 é um 15-W (pelo canal) eficiente, amplificador de potência audio da classe-d para conduzir alto-falante estéreo construir uma ponte sobre-amarrados. Avançado
EMI Suppression Technology permitir o uso de filtros baratos do grânulo de ferrite nas saídas quando exigências da compatibilidade eletrónica da reunião. Os circuitos da proteção do orador de SpeakerGuardTM incluem um limitador ajustável do poder e um circuito de detecção da C.C. O limitador ajustável do poder permite que o usuário ajuste um trilho “virtual” da tensão mais baixo do que a fonte da microplaqueta para limitar a quantidade de corrente através do orador. A C.C. detecta medidas do circuito a frequência e a amplitude do sinal de PWM e corta a fase da saída se os capacitores da entrada são danificados ou o short existe nas entradas.
Características
●15-W/ch nas cargas um 8-Q em 10% THD+N de uma fonte 16-V
●10-W/ch nas cargas 8-Q em 10% THD+N de uma fonte 13-V
●30-W em uma mono carga 4-Q em 10% THD+N de uma fonte 16-V
●A operação eficiente da classe-d de 90% elimina a necessidade para dissipadores de calor
●A escala larga da tensão de fonte permite a operação From8Vto26V
●Operação Filtro-livre
●A proteção do orador de SpeakerGuard TM inclui o limitador ajustável do poder mais a proteção da C.C.
●Corra através da disposição de Pin Out Facilitates Easy Board
●O Pin-à-Pin robusto procura um caminho mais curto a proteção e a proteção térmica com auto opção da recuperação
●THD+N excelente/erformance PNF-livre de P
●Quatro selecionáveis, ajustes fixos do ganho
●Entradas diferenciais
Aplicação
●Televisões
●Equipamento audio do consumidor
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Texas Instruments |
Categoria de produto | Amplificadores audio |
Série | SpeakerGuard™ |
Produto | Amplificadores audio |
Tipo | Classe D |
Empacotamento | Empacotamento alternativo |
Unidade-peso | 0,004233 onças |
Montagem-estilo | SMD/SMT |
Pacote-caso | (0,173", largura de 4.40mm) almofada 28-TSSOP exposta |
Entrada-tipo | Diferencial |
Operar-temperatura | -40°C ~ 85°C (TA) |
Montagem-tipo | Montagem de superfície |
Saída-tipo | 2-Channel (estéreo) |
Características | As entradas diferenciais, procuram um caminho mais curto e proteção térmica, parada programada |
Número--canais | Canal 2 |
Tensão-fonte | 8 V ~ 26 V |
Fornecedor-Dispositivo-pacote | 28-HTSSOP |
Máximo-Saída-Poder-x-Canal-carga | 15W x 2 @ 8 ohms |
Ganho | DB 36 |
Classe | Classe-d |
De potência de saída | 15 W |
Temperatura de funcionamento máximo | + 85 C |
Variação da temperatura de funcionamento | - 40 C |
Jogo da programação de software | TPA3110D2EVM |
Parte-#-pseudônimos | HPA01070PWPR |
Fonte-Tensão-máximo | 26 V |
Fonte-Tensão-minuto | 8 V |
Pacote-caso | HTSSOP-28 |
THD-mais-ruído | 0.1% |
Audio-Carga-impedância | 8 ohms |
Fonte-tipo | Único |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
Fabricante Part # | Descrição | Fabricante | Compare |
TPA3100D2RGZR Circuitos do consumidor |
amplificador de potência audio da classe-d 20-W estereofônica (TPA3100) 48-VQFN -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3100D2RGZR |
TPA3110D2PWP Circuitos do consumidor |
15W amplificador estereofônico Filtro-livre da classe D com SpeakerGuard? (TPA3110) 28-HTSSOP -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3110D2PWP |
TPA3110D2QPWPRQ1 Circuitos do consumidor |
15W amplificador estereofônico Filtro-livre automotivo da classe D com SpeakerGuardT 28-HTSSOP -40 125 | Texas Instruments | TPA3110D2PWPR contra TPA3110D2QPWPRQ1 |
TPA3107D2PAPR Circuitos do consumidor |
amplificador de potência audio da classe-d 15-W estereofônica (TPA3107) 64-HTQFP -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3107D2PAPR |
TAS5602DCAR Circuitos do consumidor |
fase estereofônica do poder do amplificador de 20-W Digitas com feedback 56-HTSSOP -40 85 | Texas Instruments | TPA3110D2PWPR contra TAS5602DCAR |
TPA3100D2PHPR Circuitos do consumidor |
amplificador de potência audio da classe-d 20-W estereofônica (TPA3100) 48-HTQFP -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3100D2PHPR |
TPA3100D2RGZT Circuitos do consumidor |
amplificador de potência audio da classe-d 20-W estereofônica (TPA3100) 48-VQFN -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3100D2RGZT |
TPA3100D2PHPRG4 Circuitos do consumidor |
amplificador de potência audio da classe-d 20-W estereofônica (TPA3100) 48-HTQFP -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3100D2PHPRG4 |
TPA3100D2PHP Circuitos do consumidor |
amplificador de potência audio da classe-d 20-W estereofônica (TPA3100) 48-HTQFP -40 85 | Texas Instruments | TPA3110D2PWPR contra TPA3100D2PHP |
TPA3100D2IRGZRQ1 Circuitos do consumidor |
Amplificador de potência audio 48-VQFN -40 85 da classe-d automotivo do estéreo do catálogo 20-W | Texas Instruments | TPA3110D2PWPR contra TPA3100D2IRGZRQ1 |
