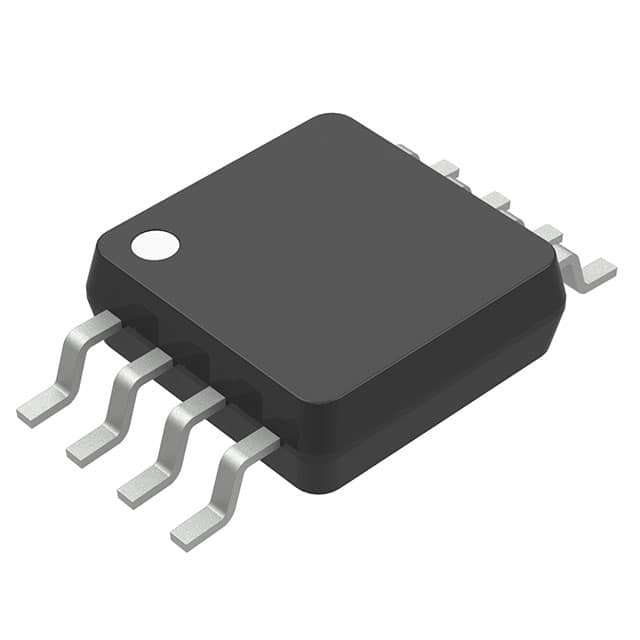

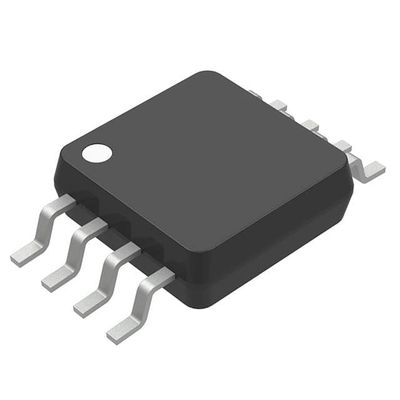

4V-36V amplificador audio IC, microplaqueta do amplificador operacional de MC33178DMR2G

  • 4V-36V Audio Amplifier IC , MC33178DMR2G Operational Amplifier Chip
Marca onsemi
Número do modelo MC33178DMR2G
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias do trabalho
Termos de pagamento T/T
Habilidade da fonte no estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo do amplificador Uso geral Número de circuitos 2
Tipo da saída - Taxa de giro 2V/µs
Produto da largura de banda do ganho 5 megahertz -3db de largura de banda -
Atual - polarização entrada nA 100 Tensão - offset entrado µV 150
Atual - fonte 1.7mA (canais x2) Atual - saída/canal 100 miliampères
Tensão - período da fonte (minuto) 4 V Tensão - período da fonte (máximo) 36 V
Temperatura de funcionamento -40°C ~ 85°C (TA) Montando o tipo Montagem de superfície
Pacote/caso 8-TSSOP, 8-MSOP (0,118", largura de 3.00mm) Pacote do dispositivo do fornecedor 8-MSOP
Destacar

4V amplificador audio IC

,

36V amplificador audio IC

,

Microplaqueta do amplificador operacional de MC33178DMR2G
Deixe um recado
Descrição de produto

Onsemi do CIRCUITO 8MSOP do GP 2 de MC33178DMR2G IC OPAMP

Detalhes do produto

A série MC33178/9 é uma família dos amplificadores monolíticos de alta qualidade que emprega a tecnologia bipolar com conceitos inovativos do elevado desempenho para aplicações do tratamento dos sinais do áudio e dos dados da qualidade. Esta família do dispositivo incorpora o uso de transistor de alta frequência da entrada de PNP produzir os amplificadores que exibem a baixa entrada deslocou a tensão, o ruído e a distorção. Além, o amplificador fornece a capacidade de movimentação atual a rendimento elevado ao consumir somente 420A do dreno atual pelo amplificador. A fase da saída de NPN usou-se, exibições nenhuma distorção do cruzamento do deadband, grande balanço da tensão da saída, margens excelentes da fase e de ganho, impedância de alta frequência da saída do baixo open−loop, fonte simétrica e desempenho da frequência da C.A. do dissipador.

Características

•capacidade de movimentação da saída de 600 Ω
•Grande balanço da tensão da saída
•Baixa tensão deslocada: 0,15 milivolts (meio)
•Baixo T.C. da tensão deslocada entrada: 2,0 V/°C
•Baixa distorção de harmônico total: 0,0024% (@ 1,0 carga do quilohertz w/600Ω)
•Largura de banda alta do ganho: 5,0 megahertz
•Taxa de pântano alta: 2,0 V/s
•Operação dupla da fonte: ±2.0 V a ±18 V
•O ESD aperta nas entradas aumenta a aspereza sem afetar o desempenho do dispositivo
•Os pacotes de Pb−Free estão disponíveis

Especificações

Atributo Valor de atributo
Fabricante No semicondutor
Categoria de produto Microplaquetas de IC
Série MC33178
Produto Amplificadores operacionais
Empacotamento Carretel
Unidade-peso 0,004938 onças
Montagem-estilo SMD/SMT
Tecnologia Bipolar
Número--canais Canal 2
Amplificador-tipo Amplificador de baixa potência
Parada programada Nenhuma parada programada
Temperatura de funcionamento máximo + 85 C
Variação da temperatura de funcionamento - 40 C
Operar-Fonte-atual 900 A
Fonte-Tensão-máximo 36 V
Fonte-Tensão-minuto 4 V
Pacote-caso MSOP-8
Ib-Entrada-Polarização-atual nA 500
Vos-Entrada-Offset-tensão 3 milivolt
PSRR-Poder-Fonte-Rejeção-relação DB 80
Vcm-Comum-Modo-tensão Trilho negativo + 2 V ao trilho positivo - 2 V
Saída-Atual-por-canal 80 miliampères
CMRR-Comum-Modo-Rejeção-relação DB 80
GBP-Ganho-Largura de banda-produto 5 megahertz
Sênior-Pântano-taxa 2 V/us
En-Entrada-Tensão-Ruído-densidade 8 nV/sqrt hertz
Em-Entrada-Ruído-Atual-densidade 0,33 pA/sqrt hertz
Máximo-Duplo-Fonte-tensão +/- 18 V
Mínimo-Duplo-Fonte-tensão +/- 2 V

Componente compatível funcional

Formulário, pacote, componente compatível funcional

Fabricante Part # Descrição Fabricante Compare
MC33178DMR2
Circuitos do amplificador		 Amplificador operacional, baixa potência, de baixo nível de ruído, dupla, montagem da superfície da ligação do micro 8, 4000-REEL No semicondutor MC33178DMR2G contra MC33178DMR2

Descrições

Circuito de uso geral Micro8 do amplificador 2?
GP duplo Op ±18V 8-Pin micro T/R do ampère
Amplificadores operacionais - Temp industrial da baixa potência dupla Op dos ampères 2-18V
