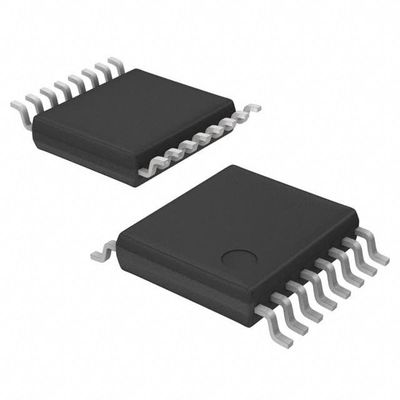

Microplaqueta da gestão do poder 2.5V-9.5V, módulo LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP de PMIC
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo do motor - deslizante | Bipolar | Tipo do motor - C.A., C.C. | - |
|---|---|---|---|
| Função | Motorista - fase integrado inteiramente, do controle e do poder | Configuração de saída | Meia Ponte (4) |
| Relação | Paralelo | Tecnologia | Bipolar |
| Definição da etapa | - | Aplicações | Uso geral |
| Atual - saída | 800mA | Tensão - fonte | 2.5V ~ 9.5V |
| Tensão - Carga | 2.5V ~ 9.5V | Temperatura de funcionamento | -20°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície | Pacote/caso | 16-LSSOP (0,173", largura de 4.40mm) |
| Pacote do dispositivo do fornecedor | 16-SSOP | ||
| Destacar | microplaqueta da gestão do poder 2.5V,microplaqueta da gestão do poder 9.5V,Módulo LB1936V-TLM-E de PMIC |
||
Descrição de produto
Onsemi de LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP
Detalhes do produto
Vista geral
O LB1936V é um motorista bipolar IC do motor deslizante da movimentação de 2 fases que apoie a movimentação de baixa voltagem. O pacote diminuto de LB1936Vs e o número mínimo de componentes externos reduzem a área de montagem exigida. Igualmente fornece a movimentação de grande eficacia do motor e pode reduzir o consumo atual de circuito. Desde que fornece um pino atual da detecção e apoia a entrada de controle de PWM, pode ser usada para executar o controle atual do interruptor inversor a nível do sistema. O LB1936V é ótimo para a movimentação do motor deslizante nos varredores, nas câmaras digitais, e nas impressoras.
Características
• Baixa tensão de saturação para a frente/motorista reverso do motor (o Vo se sentou = 0.25V em IO = 200mA)• Dois canais da H-ponte
• Escala útil larga da tensão (escala permissível da tensão: 2.5V a 9.5V, avaliação máxima absoluta: 10.5V)
• Apoia a entrada de PWM (o consumo da baixa potência pode ser conseguido no modo lento do atraso que se usa lógica de IN1/IN2 = de H/H.)
• Pino atual da detecção do motor (bobina)
• Circuito térmico incorporado da parada programada
• Pacote diminuto (SSOP16: 225mil)
Especificações
| Atributo | Valor de atributo |
|---|---|
| Fabricante | ONSEMI |
| Categoria de produto | Motoristas e controladores do motor |
| Fabricante | No semicondutor |
| Produto-categoria | Motor/movimento/controladores & motoristas da ignição |
| RoHS | Detalhes |
| Produto | Controladores/motoristas do motor deslizante |
| Tipo | Motorista bidirecional do motor |
| Operar-Fonte-tensão | 10,5 V |
| Operar-Fonte-atual | 800 miliampères |
| Montagem-estilo | SMD/SMT |
| Pacote-caso | SSOP-16 |
| Empacotamento | Carretel |
| Tipo | No semicondutor |
| Operar-Temperatura-escala | - 20 C + a 85 C |
| Série | LB1936V |
| Unidade-peso | 0,004586 onças |
Componente compatível funcional
Formulário, pacote, componente compatível funcional
| Fabricante Part # | Descrição | Fabricante | Compare |
| LB1936V-MPB-E Circuitos do sinal |
Baixa tensão, baixa saturação, motorista bidirecional do motor, SSOP16 (225mil), 90-FNFLD | No semicondutor | LB1936V-TLM-E contra LB1936V-MPB-E |
| LB1936V Circuitos do sinal |
CONTROLADOR DO MOTOR DESLIZANTE | No semicondutor | LB1936V-TLM-E contra LB1936V |
Descrições
Motorista bipolar Bipolar Parallel 16-SSOP do motor
2 - motorista 16-Pin SSOP T/R do motor deslizante da fase
Motor/movimento/de controladores & motoristas da ignição IMPRESSORA
