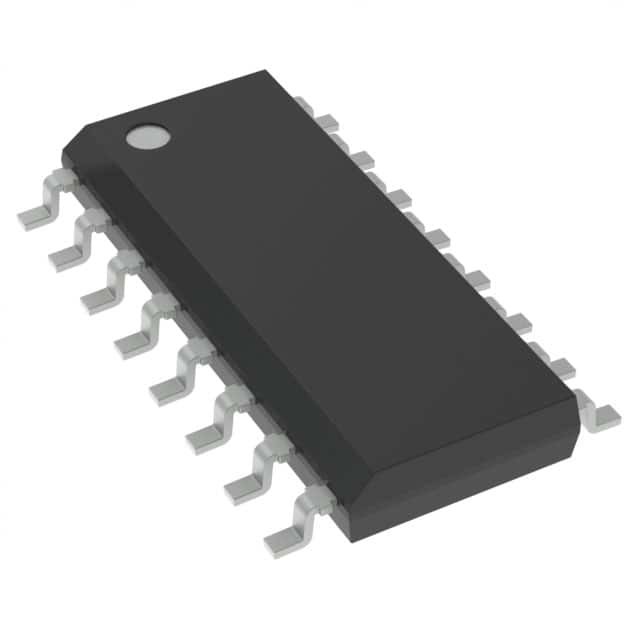

Registro CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR de Power Management CI do motorista do transistor

DESCRIÇÃO

Os SG3525Aseries de circuitos integrados do modulador da largura de pulso são projetados oferecer o desempenho melhorado e as peças externos abaixadas contam quando usadas em projetar todos os tipos de fontes de alimentação de comutação. A em-microplaqueta + uma referência de 5,1 V é aparada ao ± 1% e a escala do comum-modo da entrada do amplificador do erro inclui a tensão da referência que elimina os resistores externos. Uma entrada da sincronização ao oscilador permite que as unidades múltiplas sido slaved ou uma única unidade a sea a um pulso de disparo de sistema externo. Um único resistor entre o CT e os terminais da descarga fornecido uma vasta gama de ajuste do tempo inoperante. Estes dispositivos igualmente caracterizam circuitos incorporados do macio-início com somente um capacitor cronometrar externo exigido. Os controles de terminal da parada programada o contorno do macio-início e as fases da saída, fornecendo a volta instantânea fora através da trava de PWM a parada programada pulsada, assim como o macio-início reciclam com comandos de parada programada mais longos. Estas funções são controladas igualmente por um fechamento inferior da tensão que mantenha as saídas fora e pelo capacitor do macio-início descarregado para tensões de entrada secundário-normais. Estes circuitos includesapproximately500 milivolt do fechamento da histerese para a operação livre do tremor. Uma outra característica destes circuitos de PWM é uma trava que segue o comparador. Uma vez que os pulsos de um PWM foram terminados por qualquer razão, as saídas permanecerão fora para a duração do período. A trava é restaurada com cada impulso de relógio. As fases da saída são projetos do totem capazes da fonte ou do naufrágio além de 200 miliampères. A lógica de SG3525AoutputstagefeaturesNOR, dando uma BAIXA saída para FORA um estado.

■OPERAÇÃO DE 8 A 35 V

■5,1 REFERÊNCIA DE V APARADA AO ± 1%
■100 hertz A 500 quilohertz OSCILLATORRANGE
■TERMINAL SEPARADO DE OSCILLATORSYNC
■CONTROLE AJUSTÁVEL DE DEADTIME
■SOFT-START INTERNO
■PULSE-BY-PULSESHUTDOWN
■FECHAMENTO ENTRADO DO UNDERVOLTAGE COM HISTERESE
■TRAVANDO PWM PARA IMPEDIR PULSOS MÚLTIPLOS
■MOTORISTAS DUPLOS DA SAÍDA DE SOURCE/SINK
