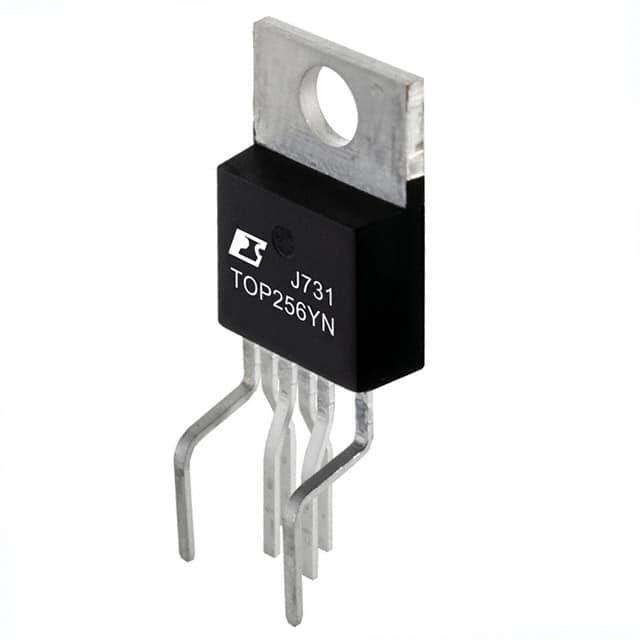

Integrações autônomas do poder do FLYBACK TO220-7C do interruptor do controlador de TOP256YN PMIC

Descrição

O custo de TOPSwitch-HX incorpora eficazmente um MOSFET do poder de 700 V, uma fonte atual comutada de alta tensão, um controle de PWM, um oscilador, um circuito térmico da parada programada, uma proteção da falha e outros circuitos do controle em um dispositivo monolítico.

Destaques do produto

Mais baixo custo de sistema, flexibilidade mais alta do projeto
• a operação do Multi-modo maximiza o effciency em todas as cargas
• Pacotes novos de eSIP-7F e de eSIP-7C
• Baixo junção-à-caso térmico da impedância (°C 2 pelo watt)
• A baixa altura é ideal para os adaptadores onde o espaço é limitado
• Montagem simples usando um grampo para ajudar à fabricação do baixo custo
• Ideal horizontal do pacote de eSIP-7F para aplicações ultra baixas do adaptador e do monitor da altura
• Distância de dispersão prolongada do pacote do pino do DRENO ao pino adjacente e ao dissipador de calor
• Nenhum dissipador de calor exigiu até 35 W usando pacotes de P, de G e de M com tensão de entrada universal e até 48 W em 230 VAC
• A proteção da sobretensão da saída (OVP) é usuário programável para travar/quetrava a parada programada com restauração rápida da C.A.
• Permite a detecção preliminar e secundária
• A linha detecção (UV) do undervoltage impede pulsos aleatórios da volta-fora
• A linha parada programada da sobretensão (OV) estende a linha limite do impulso
• Limite atual programável exato
• Linha aperfeiçoada reação para a linha rejeção da ondinha
• 132 quilohertz de frequência (254Y-258Y e todos os pacotes de E/L) reduzem o transformador e o tamanho da fonte de alimentação
• Meia opção da frequência para as aplicações video
• Tremer da frequência reduz o custo do flter do IEM
• O dissipador de calor é conectado à FONTE para o baixo IEM
• O auto-reinício melhorado entrega <3> • A função térmica hysteretic exata da parada programada recupera automaticamente sem exigir uma restauração
• Macio-início inteiramente integrado para o esforço mínimo da partida
• A dispersão estendida entre o DRENO e os todos pinos restantes melhora a confiança do feld
