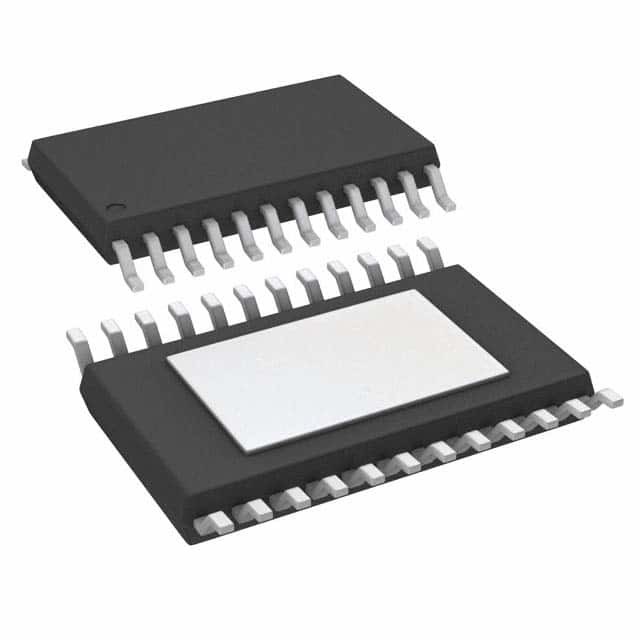

motorista RGLTR PWM 24HTSSOP TPS929120QPWPRQ1 do diodo emissor de luz de 10kHz-2MHz IC

TPS929120QPWPRQ1

motorista automotivo do diodo emissor de luz do alto-lado 12-channel 40-V com relação de FlexWire

Descrição geral

Com procura crescente para a animação na iluminação automotivo, o diodo emissor de luz deve ser controlado independentemente. Consequentemente, os motoristas do diodo emissor de luz com relações digitais são essenciais conduzir eficazmente aplicações de iluminação pixel-controladas. Na iluminação exterior, as funções múltiplas da lâmpada são ficadas tipicamente em placas diferentes do PWB com os fios da fora-placa conectados entre si. É difícil para uma relação único-terminada tradicional cumprir as exigências restritas da compatibilidade eletrónica. Usando um industrial-padrão PODE a camada física, a relação UART-baseada de FlexWire do TPS929120-Q1 realiza facilmente uma comunicação interurbana da fora-placa sem impactar a compatibilidade eletrónica.

O TPS929120-Q1 é 12 um canal, o motorista do diodo emissor de luz do alto-lado 40-V que controla a corrente de saída de 8 bits e 12 tempos de utilização do bocado PWM. O dispositivo cumpre exigências regulamentares múltiplas com aberto-circuito do diodo emissor de luz, curto-à-terra, e o único diodo emissor de luz procura um caminho mais curto diagnósticos. Um cão de guarda configurável igualmente ajusta automaticamente estados à prova de falhas quando a conexão de MCU é perdida, e, com EEPROM programável, TPS929120-Q1 pode flexivelmente ser ajustado para encenações diferentes da aplicação.

Características

• AEC-Q100-qualified para aplicações automotivos:
  • Categoria 1 da temperatura: – 40°C a +125°C, T
• Segurança-capaz funcional
  • Documentação disponível para ajudar ao projeto de sistema funcional da segurança
• saída atual do alto-lado da precisão 12-Channel:
  • Tensão de fonte 4,5 V a 40 V
  • Grupo da corrente de canal de até 75 miliampère pelo resistor
  • 2-Bit global, ajuste atual independente de 6 bocados
  • Precisão atual alta <>
  • Precisão atual alta <>
  • Gota 500 milivolt da baixa tensão em 50 miliampères
  • 12-Bit PWM independente que escurece
  • Frequência programável de PWM até 20 quilohertz
  • Método de escurecimento linear e exponencial
• Relação de controle de FlexWire
  • Até a frequência de pulso de disparo 1-MHz
  • 16 dispositivos máximos em um ônibus de FlexWire
  • Transação de até 8 dados dos bytes em um quadro
  • saída de 5-V LDO para fornecer o transceptor da LATA
• Diagnóstico e proteção:
  • Estado à prova de falhas programável
  • Detecção do aberto-circuito do diodo emissor de luz
  • O diodo emissor de luz procura um caminho mais curto a detecção
  • O Único-diodo emissor de luz procura um caminho mais curto o diagnóstico
  • Detecção programável da baixo-fonte
  • o Aberto-dreno ERRA para a indicação da falha
  • Cão de guarda e centro de detecção e de controlo para a relação de FlexWire
  • CAD de 8 bits para a medida da tensão do pino
  • Proteção de temperatura excessiva
