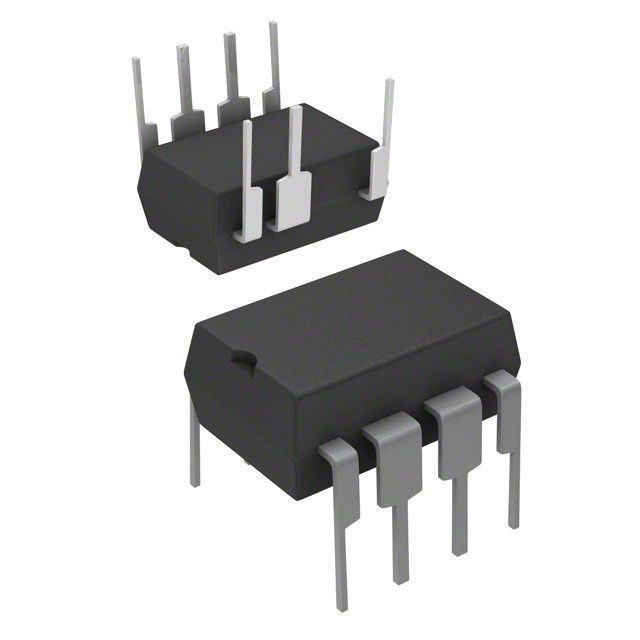

Integrações AUTÔNOMAS do poder da PARTE SUPERIOR 8DIP do INTERRUPTOR MULT de LNK306PN IC

Descrição

O LinkSwitch-TN é projetado especificamente substituir todas as (conta-gotas do tampão) fontes de alimentação não-isoladas lineares e capacitor-alimentadas na escala inferior da corrente de saída de 360 miliampère a custo igual do sistema ao oferecer um desempenho muito mais alto e um uso eficaz da energia.
Os dispositivos LinkSwitch-TN integram um MOSFET do poder de 700 V, um oscilador, um esquema de controle de ligar/desligar simples, uma fonte atual comutada de alta tensão, tremer da frequência, o limite atual do ciclo-por-ciclo e circuitos térmicos da parada programada em IC monolítico. O começo acima e o poder de funcionamento são derivados diretamente da tensão no pino do DRENO, eliminando a necessidade para uma fonte diagonal e uns circuitos associados em conversores do fanfarrão ou do flyback. O circuito inteiramente integrado do auto-reinício no LNK304-306 limita com segurança potência de saída durante condições de falha como procura um caminho mais curto ou laço aberto, reduzindo o custo da proteção da carga da contagem componente e do sistema-nível. Uma fonte local fornecida por IC permite o uso de um acoplador ótico classificado não-segurança que atua como um deslocador nivelado para aumentar mais o desempenho do regulamento da linha e da carga em conversores do fanfarrão e do fanfarrão-impulso, se for necessário.

Destaques do produto

Substituição eficaz na redução de custos linear/do tampão conta-gotas
• Solução do conversor do fanfarrão da contagem a mais barata e componente
• O auto-reinício inteiramente integrado para procuram um caminho mais curto e a proteção da falha do laço aberto – salvar custos componentes externos
• LNK302 usa um controlador simplificado sem auto-reinício para o custo de sistema muito baixo
• uma operação de 66 quilohertz com o limite atual exato – permite o 1 indutor disponível imediatamente custado ponto baixo do mH para a corrente de saída de até 120 miliampère
• Tolerâncias apertadas e variação insignificante da temperatura
• A alta tensão da divisão de 700 V fornece o impulso excelente da entrada suporta
• A frequência que treme dramaticamente reduz IEM (o DB ~10)
– minimiza o custo do filtro para iem
• Alta temperatura térmica da parada programada (mínimo de +135 °C)

Desempenho muito mais alto sobre o fanfarrão discreto e soluções passivas

• Apoia topologias do fanfarrão, do fanfarrão-impulso e do flyback
• A sobrecarga térmica do nível de sistema, saída procura um caminho mais curto e proteção aberta do laço de controle
• Regulamento excelente da linha e da carga mesmo com configuração típica
• A largura de banda alta fornece a tara rápida sem ultrapassa
• A operação atual do limite rejeita a linha ondinha
• Escala de tensão de entrada universal (85 VAC a 265 VAC)
• Limite atual incorporado e proteção térmica hysteretic
• Eficiência mais alta do que soluções passivas
• Fator de poder mais alto do que soluções capacitor-alimentadas
• Inteiramente manufacturable em SMD

De EcoSmart®- energia extremamente eficiente

• Consome tipicamente somente 50/80 de mW na topologia auto-posta do fanfarrão em 115/230 de VAC de entrada sem a carga (o feedback opto)
• Consome tipicamente somente 7/12 de mW na topologia do flyback com polarização externo em 115/230 de VAC de entrada sem a carga
• Comissão da energia de Califórnia das reuniões (CEC), Energy Star, e exigências da UE

Aplicações

• Dispositivos e temporizadores
• Motoristas do diodo emissor de luz e controles industriais
