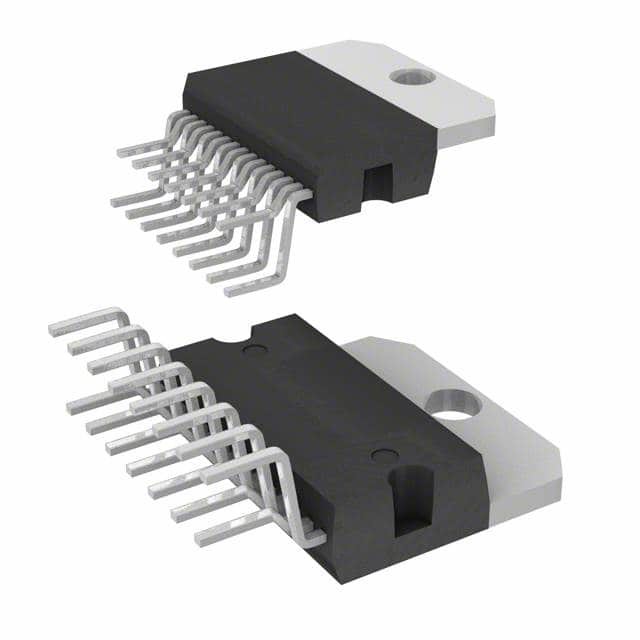

MEIA PONTE DRVR 15MULTIWATT STMicroelectronics de L298N IC

Descrição

O L298 é um circuito monolítico integrado pacotes Multiwatt e PowerSO20 em uma ligação de 15. É um motorista gêmeo atual de alta tensão, alto da completo-ponte que aceite níveis convencionais da lógica de TTL e conduza cargas indutivas tais como relés, solenoides, C.C., e motores de piso. Há dois permite entradas de permitir ou desabilitar o dispositivo independentemente dos sinais de entrada.

Características

TENSÃO DE FONTE DO FUNCIONAMENTO ATÉ 46 V
CORRENTE TOTAL ATÉ 4 A DA C.C.
BAIXA TENSÃO DE SATURAÇÃO
PROTEÇÃO DE TEMPERATURA EXCESSIVA
“0" LÓGICO TENSÃO ENTRADA ATÉ 1,5 V
(IMUNIDADE DE RUÍDO ALTA)

Aplicações

• FASE DAS SAÍDAS DE POTÊNCIA
  O L298 tem duas fases das saídas de potência (A; B). A fase das saídas de potência tem um arranjo da ponte, e segundo o estado das entradas, suas saídas podem conduzir uma carga indutiva no modo comum ou diferencial. A corrente que viaja através das saídas da carga a ponte na saída do sentido; um resistor externo (RSA; O RSB.) permite que a força desta corrente seja detectada.

• FASE ENTRADA
  Cada ponte é posta por quatro portas, as entradas de que são In1; In2; EnA e In3; In4; EnB. Quando a entrada do En é alta, nas entradas ajuste o estado da ponte; quando a entrada do En é baixa, a ponte está inibida. As entradas são todo o TTL compatível.

• SUGESTÕES
  Um capacitor não-indutivo, tipicamente de 100 N-F, deve ser planejado para entre ambos contra e o Vss, à terra, tão perto ao pino da terra como praticável. Quando o capacitor enorme da fonte de alimentação é demasiado longe de IC, um segundo, o capacitor menor perto do L298 deve ser planejado para. O resistor do sentido, que não deve ser fio envolvido, deve ser aterrado no polo negativo de contra, que deve ser próximo ao pino da terra do I.C.
