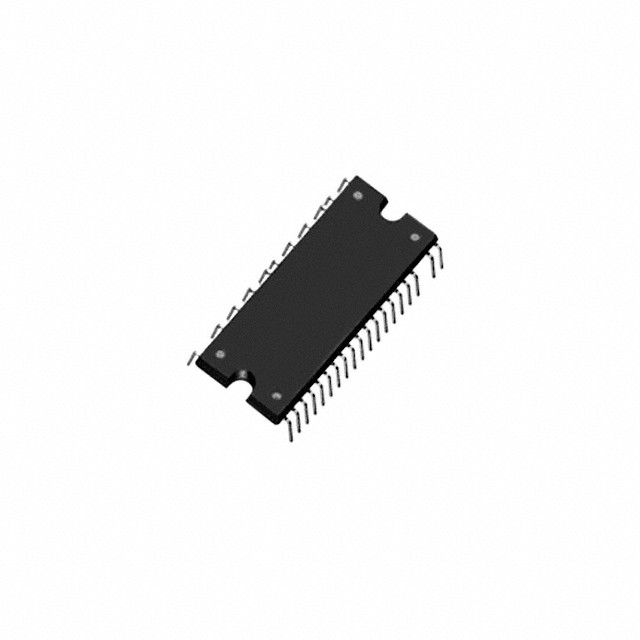

SIM6822M IC PONTE MOTORISTA PARIDADE 40DIP Sanken Elétrico EUA Inc.

  • SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
Marca Sanken Electric USA Inc.
Número do modelo SIM6822M
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias do trabalho
Termos de pagamento T/T
Habilidade da fonte no estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo do motor - deslizante - Tipo do motor - C.A., C.C. C.C. sem escova (BLDC)
Função Motorista Configuração de saída Meia Ponte (3)
Relação Lógica Tecnologia IGBT
Definição da etapa - Aplicações Aparelho eletrodoméstico
Atual - saída 5A Tensão - fonte 13,5 V ~ 16,5 V
Tensão - Carga 600 V (Máx.) Temperatura de funcionamento -20°C ~ 100°C (TA)
Montando o tipo Através do furo Pacote/caso 40 DIP (0,657", 16,70 mm), 29 derivações
Pacote do dispositivo do fornecedor 40-DIP LF2971
Deixe um recado
Descrição de produto

SIM6822M IC PONTE MOTORISTA PARIDADE 40DIP Sanken Elétrico EUA Inc.

Detalhes do produto

Descrição

Os SIM6822M são motorista de alta tensão ICs do motor de 3 fases em que transistor, um pre-motorista IC (MIC), e circuitos da tira de bota (diodos e resistores) são integrados altamente.


Características

●Diodos incorporados da tira de bota com os resistores limitadores de corrente (Ω 60)
●entrada CMOS-compatível (3,3 V ou 5 V)
●Quadro desencapado da ligação: Pb-livre (RoHS complacente)
●Tensão do isolamento: 1 minuto) componente UL-reconhecido de 1500 V (para (no. do arquivo: E118037) (SIM6880M UL Recognition Pending)
●Saída do sinal da falha na ativação da proteção (Pin das FO)
●sinal da parada programada do Alto-lado entrado (Pin do SD)
●As proteções incluem:
Limite da sobrecarga (OCL): Auto-reinício
Proteção da sobrecarga (OCP): Auto-reinício
Fechamento do Undervoltage para a fonte de alimentação
Alto-lado (UVLO_VB): Auto-reinício
Baixo-lado (UVLO_VCC): Auto-reinício
Parada programada térmica (TSD): Auto-reinício


Aplicação

●Motor de compressor do refrigerador
●Motor de fã e motor da bomba para a arruela e o secador
●Motor de fã para o condicionador de ar, o purificador do ar, e o fã elétrico

Especificações

Atributo Valor de atributo
Fabricante Sanken
Categoria de produto Completamente, motoristas da Metade-ponte
Série -
Empacotamento Tubo
Pacote-caso 40-DIP (0,657", 16.70mm) 29 ligações
Tecnologia IGBT
Operar-temperatura -20°C ~ 100°C (TA)
Montagem-tipo Através do furo
Características Circuito da tira de bota
Aplicações Motores de C.A.
Relação Lógica
Tensão-fonte 13,5 V ~ 16,5 V
Fornecedor-Dispositivo-pacote 40-DIP LF2971
Corrente de saída avaliado 5A
Falha-proteção Atual limitando, sobre a temperatura, UVLO
Saída-configuração Meia ponte (3)
Carga-tipo Indutivo
RDS-em-Typ -
Atual-Pico-saída 7.5A
Tensão-carga 400V (máximo)

Descrições

Meio 3) motoristas AC Motors IGBT 40-DIP LF2971 da ponte (
Meio módulo triplo do MERGULHO do motorista 300V 30-Pin do motor da ponte
