W9725G8KB-25 TR IC DRAM 256MBIT PARALELO 60WBGA Winbond Eletrônica

Descrição geral

O W9725G8JB é uma 256M bits DDR2 SDRAM, organizado como 8,388,608 palavras x 4 bancos x 8 bits. Este dispositivo atinge taxas de transferência de alta velocidade de até 1066Mb/sec/pin (DDR2-1066) para aplicações gerais.25I e -3O -18 é compatível com a especificação DDR2-1066 (7-7-7).Os -25/25I são conformes com as especificações DDR2-800 (5-5-5) ou DDR2-800 (6-6-6) (o grau industrial de 25I que é garantido para suportar -40°C ≤ TCASE ≤ 95°C)O -3 é compatível com a especificação DDR2-667 (5-5-5).

Características

• Fornecimento de energia: VDD, VDDQ = 1,8 V ± 0,1 V
• Arquitetura de taxa de dados dupla: duas transferências de dados por ciclo de relógio
• CAS Latência: 3, 4, 5, 6 e 7
• Duração da explosão: 4 e 8
• São transmitidos/recebidos dados através de estroboscópios bidirecionais de dados diferenciais (DQS e DQS)
• Alinhada em borda com dados de leitura e alinhada no centro com dados de gravação
• DLL alinha as transições DQ e DQS com o relógio
• Entradas de relógio diferencial (CLK e CLK)
• Máscaras de dados (DM) para gravação de dados.
• Os comandos inseridos em cada borda positiva do CLK, dados e máscara de dados são referenciados para ambas as bordas do DQS
• Compatível com a latência aditiva programável do CAS para aumentar a eficiência do comando e do data bus
• Leitura de Latência = Latência Aditiva mais Latência CAS (RL = AL + CL)
• Ajuste de impedância off-chip-driver (OCD) e On-Die-Termination (ODT) para melhor qualidade do sinal
• Função de pré-carregamento automático para rádios de leitura e gravação
• Modo de atualização automática e auto-actualização
• Desligação de energia pré-carregada e desligação de energia ativa
• Escrever máscara de dados
• Escrever Latência = Ler Latência - 1 (WL = RL - 1)
• Interface: SSTL_18

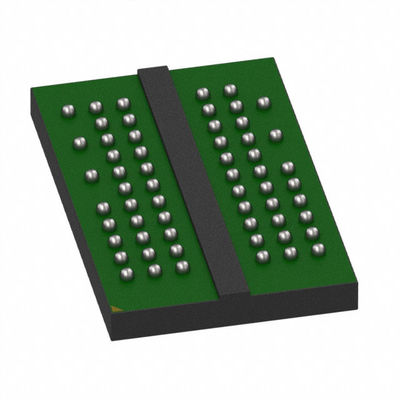

• Embalado em WBGA 60 Ball (8X12.5 mm2), utilizando materiais livres de chumbo compatíveis com a RoHS
