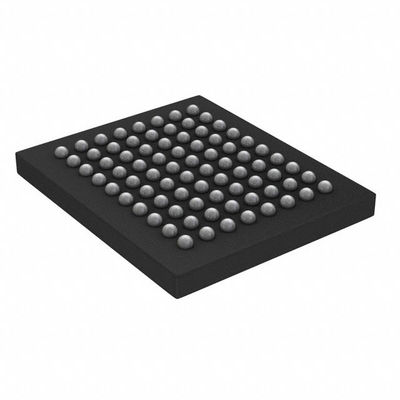

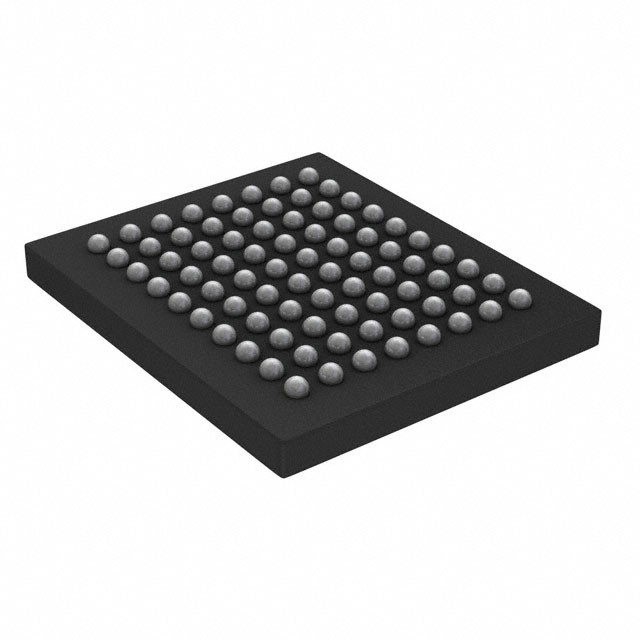

S29CD016J0MFAM010 IC FLASH 16MBIT PAR 56MHZ 80FBGA Tecnologias Infineon

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo da memória | Permanente | Formato da memória | FLASH |
---|---|---|---|
Tecnologia | FLASH - NEM | Tamanho de memória | 16Mbit |
Organização da memória | 512K x 32 | Relação da memória | Paralelo |
Frequência de pulso de disparo | 56 megahertz | Escreva o tempo de ciclo - palavra, página | 60ns |
Tempo de acesso | 54 ns | Voltagem - Fornecimento | 1.65V ~ 2.75V |
Temperatura de funcionamento | -40°C ~ 125°C (TA) | Tipo de montagem | Montagem de superfície |
Embalagem / Caixa | 80-LBGA | Pacote de dispositivos do fornecedor | 80 FBGA (13x11) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
S29CD016J0MFAM010 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CD016J0MFAM113 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CD016J0JFAM010 | IC FLASH 16MBIT PAR 80FBGA | |
S29CD016J0PFAM010 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CD016J0MFAM013 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CL016J1MFFM030 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CD032J1JFFM010 | IC FLASH 32MBIT PAR 80FBGA | |
S29CD016J0PFAM010 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CL032J0RFFM010 | IC FLASH 32MBIT PAR 75MHZ 80FBGA | |
S29CD016J0MFAM012 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CD016J0PFFM113 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CD032J0RFAM033 | IC FLASH 32MBIT PAR 75MHZ 80FBGA | |
S29CL016J0PFFM033 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CL032J0RFFM033 | IC FLASH 32MBIT PAR 75MHZ 80FBGA | |
S29CD016J0PFFI000 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CD016J0PFFM110 | IC FLASH 16MBIT PARALLEL 80FBGA | |
S29CD032J0PFFI010 | IC FLASH 32MBIT PARALLEL 80FBGA | |
S29CD032J0PFFM010 | IC FLASH 32MBIT PARALLEL 80FBGA | |
S29CD032J0RFAM010 | IC FLASH 32MBIT PAR 75MHZ 80FBGA | |
S29CD032J0RFAM030 | IC FLASH 32MBIT PAR 75MHZ 80FBGA | |
S29CD032J1JFAM010 | IC FLASH 32MBIT PAR 80FBGA | |
S29CL032J0MFAI030 | IC FLASH 32MBIT PAR 56MHZ 80FBGA | |
S29CL032J0PFFM000 | IC FLASH 32MBIT PARALLEL 80FBGA | |
S29CD016J1MFAM112 | IC FLASH 16MBIT PAR 56MHZ 80FBGA | |
S29CL016J0PFFM030 | IC FLASH 16MBIT PARALLEL 80FBGA |
Descrição de produto
Detalhes do produto
Descrição geral
A Família Flash S29CD-G é uma família de memória flash em modo burst, Dual Boot, Simultânea de Leitura / Escrita com VersatileI / OTM fabricada em Tecnologia de Processo de 170 nm.
Características distintivas
Vantagens da Arquitetura■ Operações simultâneas de leitura/escrita
¢ Ler dados de um banco durante a execução do apagamento/
Funções do programa noutro banco
¢ Latência zero entre as operações de leitura e gravação
¢ Arquitetura de dois bancos: grande banco/pequeno banco
75%/25%
■ Bus de dados x32 definido pelo utilizador
■ Bloco de botas duplo
Sector superior e inferior da bagageira no mesmo dispositivo
■ Arquitetura sectorial flexível
CD032G: 8 2K palavra dupla, 62 16K
Sectores de dupla palavra e oito de dupla palavra
CD016G: 8 2K palavra dupla, 32 16K
Sectores de dupla palavra e oito de dupla palavra
■ Sector do Silício Seguro (256 bytes)
¢ Localizado e identificável: 16 bytes para seguro,
Fabrica aleatória Número de série eletrônico; também conhecido
como Marcação Eletrónica
■ Fabricado em tecnologia de processo de 170 nm
■ Interface de exploração programável
Interfaces com qualquer processador de alto desempenho
Operação de leitura de explosão linear: 2, 4 e 8 duplo
palavra linear com ou sem enrolar
■ Operação do programa
Realiza gravação síncrona e assíncrona
Operações de configuração de rajadas de registo
independentemente
■ Função de alimentação única
Otimizado para 2.5 a 2.75 volts de leitura, apagamento e
Operações do programa
■ Compatibilidade com as normas JEDEC (JC42.4)
- Software compatível com a fonte de alimentação única Flash
Compatível com a versão anterior da AMD/Fujitsu Am29LV/
Memórias flash MBM29LV e Am29F/MBM29F
Características de desempenho
■ Acesso de leitura de alto desempenho¢ Tempo de acesso inicial/aleatório de 48 ns (32 Mb) e 54
ns (16 Mb)
Tempo de acesso rápido de 7,5 ns (32 Mb) ou 9 ns (16 Mb)
■ Consumo de energia ultra baixo
Modo de descarga: 90 mA @ 75 MHz máximo
¢ Programa/apagar: 50 mA no máximo
Modo de espera: CMOS: 60 μA max.
■ 1 milhão de ciclos de gravação por sector
■ 20 anos de conservação dos dados
■ Controlo versátil/OTM
Gera tensões de saída de dados e tolera dados
tensões de entrada determinadas pela tensão no
Pin VIO
- 1,65 V a 3,60 V de sinais de E/S compatíveis
Características do software
■ Proteção sectorial persistente¢ Combinações de blocos de sectores individuais e de sectores
Grupos para impedir operações de programação ou apagamento
Dentro desse setor (requer apenas níveis de CCV)
■ Protecção do setor de senhas
¢ Combinações de blocos de sectores individuais e de sectores
Grupos para impedir operações de programação ou apagamento
dentro desse setor usando um sistema de 64 bits definido pelo utilizador
palavra-passe
■ Suporta a Interface Flash Comum (CFI)
■ Desbloquear o comando do programa de desvio
Redução do tempo global de programação
sequências de comandos de programas múltiplos
■ Dados# Pesquisa e troca de bits
O programa fornece um método de software de detecção de programas ou
Operação de apagamento concluída
Características do hardware
■ Suspender/Ressumir e apagar o programa Suspender/Resumo
Suspende o programa ou elimina as operações para permitir
ler, programar ou apagar no mesmo banco
■ Reinicialização do hardware (RESET#), Ready/Busy# (RY/
BY#), e Proteção de escrita (WP#)
■ Input ACC
¢ Acelera o tempo de programação para maior rendimento
durante a produção do sistema
■ Opções de pacotes
PQFP de 80 pinos
- 80 bolas Fortificado BGA
¢ Opção de pacote livre de Pb também disponível
Conhecido por morrer bem.
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Semicondutor de cipreste |
Categoria de produtos | IC de memória |
Série | CD-J |
Tipo | Bloco de arranque |
Embalagem | Caixa |
Estilo de montagem | SMD/SMT |
Intervalo de temperatura de funcionamento | - 40°C a + 125°C |
Embalagem | 80-LBGA |
Temperatura de funcionamento | -40°C ~ 125°C (TA) |
Interface | Paralelo |
Fornecimento de tensão | 1.65 V ~ 2.75 V |
Embalagem do produto do fornecedor | 80 BGA fortificado (13x11) |
Capacidade de memória | 16M (512K x 32) |
Tipo de memória | FLASH - NÃO |
Velocidade | 56 MHz |
Arquitetura | Setor |
Memória de formato | Flash |
Padrão | Interface Flash Comum (CFI) |
Tipo de interface | Paralelo |
Organização | 512 k x 32 |
Suporte-corrente-máximo | 90 mA |
Largura do Data-Bus | 32 bits |
Voltagem de alimentação máxima | 2.75 V |
Voltagem de alimentação-min | 2.5 V |
Embalagem | FBGA-80 |
Frequência máxima do relógio | 56 MHz |
Tipo de cronometragem | Asíncrono Sincrono |
Parte do fabricante | Descrição | Fabricante | Comparação |
S29CD016J1JFFM112 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J1JFFM112 |
S29CD016J0JFFI013 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0JFFI013 |
S29CD016J1JFFM113 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J1JFFM113 |
S29CD016J1JFFM032 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J1JFFM032 |
S29CD016J0MFFM133 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0MFFM133 |
S29CD016J1JFFM030 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J1JFFM030 |
S29CD016J0JFFI010 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0JFFI010 |
S29CD016J0MFFM130 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0MFFM130 |
S29CD016J0MFFI033 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0MFFI033 |
S29CD016J0MFFM132 Memória |
Flash, 512KX32, 54ns, PBGA80, BGA-80 | Semicondutor de cipreste | S29CD016J0MFAM010 versus S29CD016J0MFFM132 |
Descrições
Flash - NOR Memória IC 16Mb (512K x 32) Paralelo 56MHz 54ns 80-FBGA (13x11)
NOR Flash Parallel 2.6V 16M-bit 512K x 32 54ns Automóvel 80 pin Fortified BGA Tray
