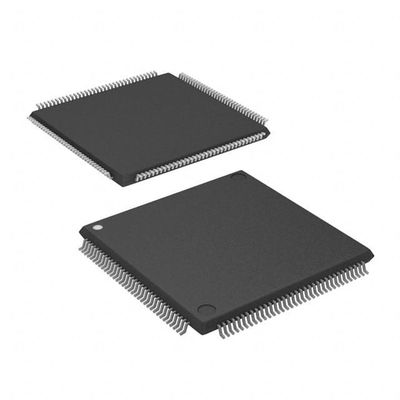

CY7C09569V-83AXC IC SRAM 576KBIT PARALELO 144TQFP Cypress Semiconductor Corp

Descrição funcional

Os CY7C008/009 e CY7C018/019 são CMOS 64K, 128K x 8/9 de baixa potência com RAM estática de duas portas.Os dispositivos incluem vários sistemas de arbitragem para lidar com situações em que vários processadores acessam a mesma informação.São fornecidas duas portas que permitem acesso independente e assíncrono para leituras e gravações em qualquer local na memória.Os dispositivos podem ser utilizados como RAM estática de 8/9 bits ou múltiplos dispositivos podem ser combinados para funcionar como RAM estática de 16/18 bits ou mais larga.

Características

• Células de memória de dupla porta verdadeiras que permitem o acesso simultâneo do mesmo local de memória
• Organização 64K x 8 (CY7C008)
• Organização 128K x 8 (CY7C009)
• Organização 64K x 9 (CY7C018)
• Organização 128K x 9 (CY7C019)
• CMOS de 0,35 micrões para velocidade/potência ótima
• Acesso de alta velocidade: 12[1]/15/20 ns
• Pouca potência de funcionamento
Atividade: CCI = 180 mA (típica)
¢ Dispositivo de espera: ISB3 = 0,05 mA (típico)
• Função totalmente assíncrona
• Desligamento automático
• Bus de dados expansível para 16/18 bits ou mais usando o chip Master/Slave selecionar quando usar mais de um dispositivo
• Lógica de arbitragem no chip
• Semáforos incluídos para permitir o aperto de mão de software entre portos
• Bandeiras INT para comunicações porto a porto
• Dual chip permite
• Pin selecionar para Mestre ou Escravo
• Intervalos de temperatura comerciais e industriais
• Disponível em pacotes TQFP de 100 pinos; Pb-Free disponíveis
