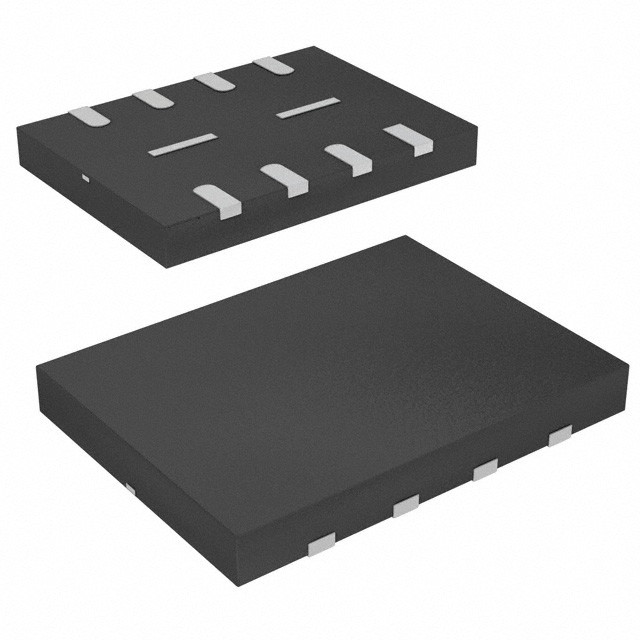

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Eletrônica

Descrição geral

A memória Flash Serial W25Q16DW (16M-bit) fornece uma solução de armazenamento para sistemas com espaço, pinos e energia limitados.A série 25Q oferece flexibilidade e desempenho muito além dos dispositivos Serial Flash comunsEles são ideais para sombreamento de código na RAM, executando código diretamente do Dual/Quad SPI (XIP) e armazenando voz, texto e dados.Fornecimento de energia de 95 V com um consumo de corrente tão baixo como 4 mA ativo e 1 μA para desligamentoTodos os dispositivos são oferecidos em pacotes de poupança de espaço.
A matriz W25Q16DW é organizada em 8.192 páginas programáveis de 256 bytes cada. Até 256 bytes podem ser programadas de uma só vez.Grupos de 128 (32KB de bloqueio apagado)O W25Q16DW tem 512 setores apagáveis e 32 blocos apagáveis, respectivamente.Os pequenos setores de 4KB permitem maior flexibilidade em aplicações que requerem armazenamento de dados e parâmetros. (ver figura 2.)
O W25Q16DW suporta o padrão Serial Peripheral Interface (SPI), Dual/Quad I/O SPI, bem como o ciclo de instruções Quad Peripheral Interface (QPI): Serial Clock, Chip Select,Dados de série I/O0 (DI), I/O1 (DO), I/O2 (/WP) e I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsEssas taxas de transferência podem superar as memórias Flash paralelas de 8 e 16 bits.O Modo de Leitura Contínua permite um acesso eficiente à memória com apenas 8 horas de instrução para ler um endereço de 24 bits, permitindo uma verdadeira operação XIP (execute in place).
Um pin Hold, um pin Write Protect e uma proteção de gravação programável, com controle de matriz superior ou inferior, proporcionam maior flexibilidade de controle.O dispositivo suporta a identificação do fabricante e do dispositivo da norma JEDEC, um número de série único de 64 bits e quatro registos de segurança de 256 bytes.

Características

• Família de Memórias SpiFlash
W25Q16DW: 16M-bit / 2M-byte097,152)
O SPI padrão: CLK, /CS, DI, DO, /WP, /Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Flash Serial de Maior Desempenho
Relógios SPI padrão/dual/quad de 104 MHz
¢ 208/416MHz equivalente Dual/Quad SPI
¢ taxa de transferência contínua de dados de 50 MB/s
¢ Mais de 100 000 ciclos de apagamento/programa
¢ Retenção de dados por mais de 20 anos
• Modo de leitura contínua e QPI
¢ Leitura contínua com 8/16/32/64-Byte Wrap
Apenas 8 relógios para direcionar a memória
¢ Quad Peripheral Interface (QPI) reduz
despesas gerais de instrução
Permite a verdadeira operação XIP (executar no local)
¢ Superou o X16 Parallel Flash
• Baixa potência, ampla gama de temperaturas
Alimentação única de 1,65 a 1,95 V
️ Corrente ativa de 4 mA, < 1 μA
-40°C a +85°C
• Arquitetura flexível com setores de 4KB
¢ Eliminação de setor uniforme (4K-bytes)
Exaustão de blocos uniforme (32K e 64K-bytes)
¢ Programa de 1 a 256 bytes por página programável
– Erase/Program Suspend & Resume
• Características avançadas de segurança
Proteção de gravação de software e hardware
Proteção de matriz de complemento superior/inferior, 4KB
¢ Bloqueio da fonte de alimentação e protecção OTP
¢ ID único de 64 bits para cada dispositivo
Registros de segurança de 4X256-Bytes com bloqueios OTP
Bits de registo de estado voláteis e não voláteis
• Embalagens eficientes em termos de espaço
️ SOIC de 8 pinos 150/208-mil
¢ 8-pad WSON 6x5-mm, USON 4x3-mm
8 bolas WLBGA
- 16 pinos SOIC 300 mil
¢ Contato com a Winbond para KGD e outras opções
