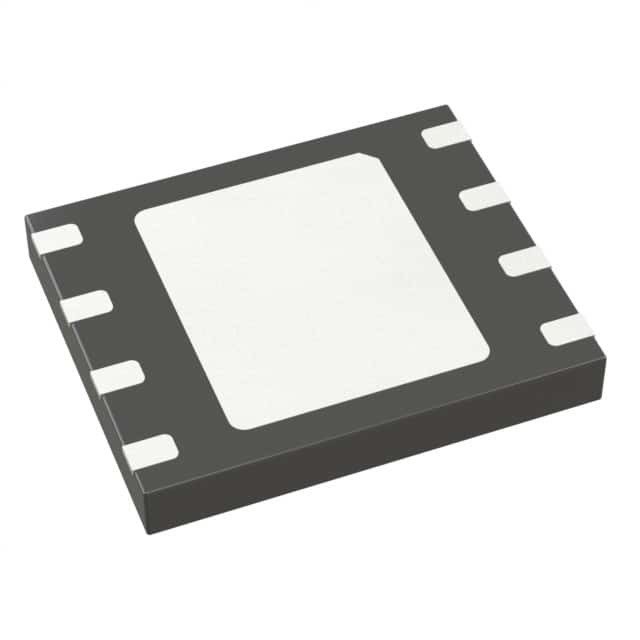

MX25L6406EZNI-12G IC FLASH 64MBIT SPI 86MHZ 8WSON Macronix

Descrição geral

O dispositivo possui uma interface periférica serial e um protocolo de software que permite a operação em um simples barramento de 3 fios.e uma saída de dados em série (SO). O acesso serial ao dispositivo é habilitado pela entrada CS#.

Características

GERAL
• Função de alimentação única
- 2,7 a 3,6 volts para leitura, apagamento e operações de programação
• Interface periférica em série compatível -- Modo 0 e Modo 3
• 67,108,864 x estrutura de 1 bit ou 33,554Estrutura de 432 x 2 bits (modo de saída dupla)
• 2048 Sectores iguais com 4K byte cada
- Qualquer setor pode ser apagado individualmente.
• 128 Blocos iguais com 64K bytes cada
- Qualquer Bloco pode ser apagado individualmente.
• Capacidade de programação
- Base de bytes
- Base da página (256 bytes)
• Bloqueio protegido a 100 mA de -1V a Vcc +1V

Performance

• Alto desempenho
- Tempo de acesso rápido: relógio serial de 86 MHz
- Relógio de série de modo de saída dupla: 80MHz
- Tempo de programação rápido: 1,4 ms (normal) e 5 ms (máximo) por página
- Tempo de programação por byte: 9us (típico)
- Tempo de apagamento rápido: 60 ms (normal) /sector; 0,7 s (normal) /bloco
• Baixo consumo de energia
- Baixa corrente de leitura ativa: 25mA (max.) a 86MHz
- Baixa corrente de programação ativa: 20 mA (máximo)
- Baixa corrente de apagamento ativa: 20 mA (máximo)
- Corrente de espera baixa: 50uA (máximo)
- Modo de desligamento profundo 5 uA (típico)
• Típico de 100 000 ciclos de apagamento/programa
• 20 anos de conservação dos dados
